Vista 2D

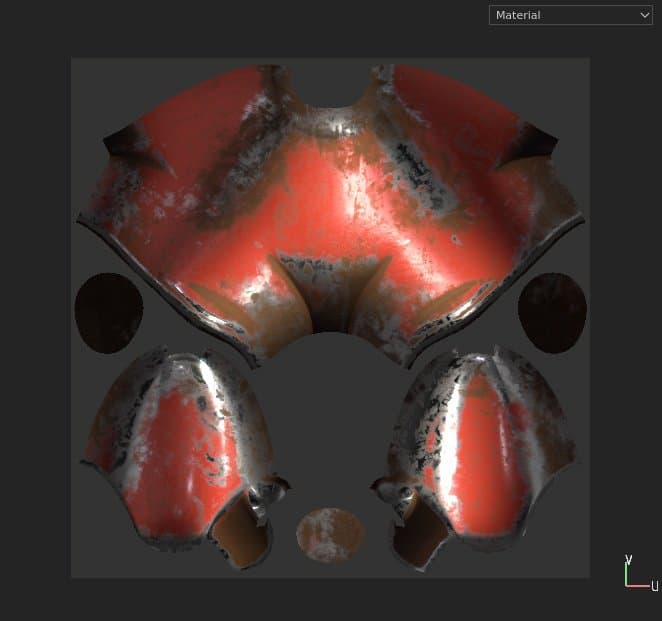

La vista 2D muestra las Islas de UV de malla del conjunto de texturas seleccionado actualmente. Permite ver las texturas de la pila de capas, pero también pintar en las Islas de UV de malla.
Modo de visualización
En la parte superior derecha de la ventana gráfica se encuentra el menú desplegable del modo de visualización. Este control permite cambiar la información que debe estar visible en la ventana gráfica. Permite mostrar canales individuales, mapas de malla o el resultado final del material con iluminación.
Información del eje
En la parte inferior derecha de la ventana gráfica se encuentra Axis Information, que indica la dirección de los ejes bidimensionales. En el caso de que el Vista 2D los ejes son U y V.
Información de Mosaico de UV
Junto al Modo de visualización se encuentra el botón Información de Mosaico de UV, que permite mostrar u ocultar información relacionada con los Mosaicos de UV. Este botón no está visible en los proyectos normales.
Flujo de trabajo del proyecto
En función del flujo de trabajo definido al crear un proyecto, el Vista 2D puede tener un aspecto y un comportamiento diferentes:

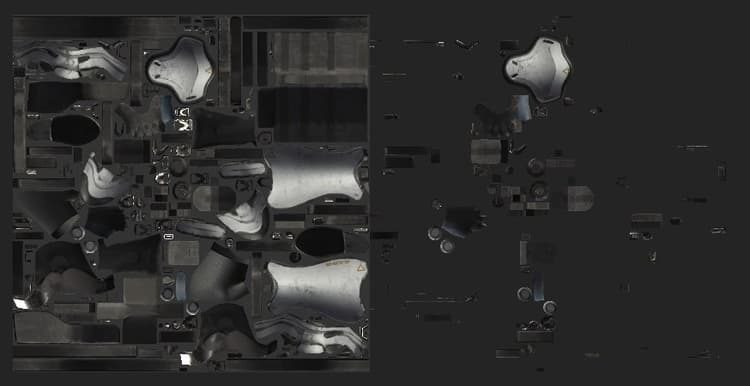

Con un proyecto normal, solo se puede pintar el UV con el rango UV [0-1]. Cualquier cosa fuera de este rango será visible, pero no será interactiva.En este ejemplo, solo se pueden pintar las Islas de UV de la izquierda (con el fondo gris claro detrás).

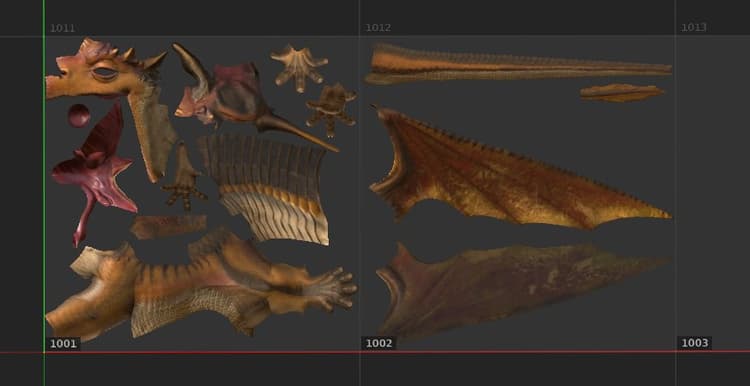

Con el proyecto de Mosaico de UV, cada gama UV es un nuevo conjunto de texturas, que se pueden pintar en. El Vista 2D también muestra una cuadrícula para ver mejor cómo está organizado cada mosaico. Cada mosaico tendrá asignado un número de UDIM.
