圖視圖

本頁介紹 Substance 3D Designer 的圖形檢視底座。

圖視圖是 Substance 3D Designer🔗 的主要視窗，你可以在這裡撰寫和編輯圖表。圖視圖有兩個主要區域：頂部的工具列，提供快速存取特定功能，以及節點放置的實際圖區。

圖形檢視適用於所有圖形類型，但在 Substance 圖🔗、函數圖與 FX-Map 圖之間略有差異，主要在工具列區域。

視窗導航

該圖可透過以下操作來導航：

使用觸控板（僅限 macOS）

你可以 用 F 鍵專注於 選取的節點，或如果沒有選取，則專注於整個圖表。

導航也可以透過使用 導航圖釘 和 F2 鍵來進行，詳見🔗下方圖表項目。

移動物體

在物件（例如節點或圖項目）上點擊 LMB，然後長按並拖曳游標即可 在圖中移動節點 。 若選取多個物件，所有選取物件與游標下方的物件一同移動。

如果游標 在移動物件時觸及圖視圖的邊界 ，視圖會朝游標方向平移。 注意，隨著游標離邊界越遠，盤子速度越快。
這同樣適用於跨越圖形檢視邊界繪製選取框。

預設情況下，物件在移動時會 被吸附到格子 上。 移動物件時按住 Ctrl（Windows）或 ⌘ （macOS）鍵可以關閉那個吸附功能。

圖表項目

有幾個輔助物件可用來協助組織和導航圖表，特別是當圖逐漸發展成複雜的節點網絡時，閱讀起來可能很有挑戰性：

點節點 讓你能重新路由和合併連接，也可以用作 隱藏長連接或難以管理連接的入口 ;

Frames 幫助你將節點分組，並以明顯的標題和顏色標示;

註解讓你 能追蹤節點或節點群組的用途，並做出其他有用的註解;

導航圖釘 讓玩家能快速跳轉到圖表中的興趣點。

圖形上下文選單

在圖表中空格點選 RMB 時，會出現一個情境選單，並可包含以下選項：

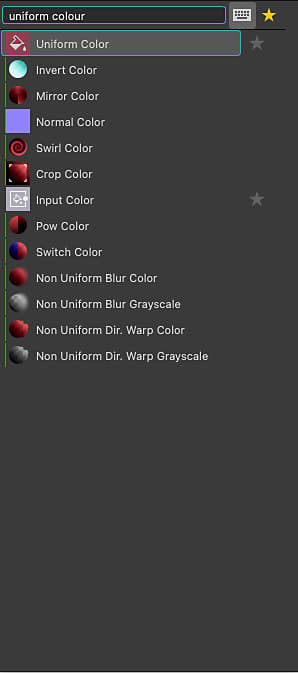

新增節點： 打開節點選單以在圖表中新增節點;

新增註解： 新增一個無子級 的註解 圖物件;

新增框架：新增框架🔗圖形物件;

新增 pin： 新增 Pin 圖形物件;

新增點數節點： 新增一個 點 數節點;

在 3D 視圖中檢視輸出：透過匹配使用情況，將所有圖形輸出指派給 3D 視圖🔗中的材料，詳見下方「與 3D 視圖互動」;

在 3D 視圖中重置與檢視輸出：在 3D 視圖🔗中重置材料，並透過匹配使用方式將所有圖形輸出指派給該材質，詳見下方「與 3D 視圖互動」;

以 2D 視圖檢視輸出：在 2D 視圖🔗中顯示圖表的其中一個輸出，詳見下方與 2D 視圖互動;

計算節點縮圖： 觸發計算圖中所有節點的結果——這些節點將儲存在 影像快取 中——並使用它們的第一個輸出作為縮圖;

清除節點縮圖： 清除 包含圖中所有節點結果的影像快取 ，進而清除該節點的縮圖;

Save package： 儲存包含此圖的套件;

貼上： 將目前複製在剪貼簿中的節點，包括它們的上游連接，貼到游標的位置。 若游標不在圖形檢視視窗中，節點會置於視窗中心。

無連結貼上： 將目前複製在剪貼簿中的節點（不含上游連接）貼到游標位置。 若游標不在圖形檢視視窗中，節點會置於視窗中心。

全部選取： 選取圖中的所有節點;

先前的釘腳： 導覽到圖中前一個 釘腳 物件;

下一個圖釘： 導航到圖中下一個 圖釘 物件;

複製選取： 將選取的節點、連線及參數值複製到剪貼簿;

刪除選擇： 刪除所選節點;

刪除並重新連結： 刪除所選節點，並以從其上游節點直接連接下游節點（如可能）取代;

重複選取： 在同一圖中，將選取的節點（包括上游連線）複製到游標所在的位置。 若游標不在圖形檢視視窗中，節點會置於視窗中心。

重複選取但不連結： 在同一圖中，將選取的節點（不含上游連接）複製到游標所在的位置。 若游標不在圖形檢視視窗中，節點會置於視窗中心。

選擇上游節點： 選擇所選節點上游的所有節點;

選擇下游節點： 選擇所選節點下游的所有節點;

交換連結*： 交換所選輸入與輸出連接器之間的連接;

停用節點/選擇： 停用所選節點，使其不影響串流結果，詳見 下方「停用節點 」。

*： 僅在選擇包含兩個連結，或三個節點且其中兩個節點連接到同一第三個節點的輸入時可用。

節點工作

圖主要是節點的載體，節點能接收、生成和修改資料，然後輸出為圖的結果。 使用節點包含以下概念與動作。

建立與管理節點

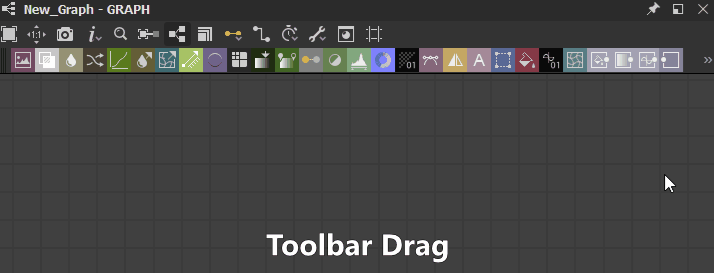

節點可以五種方式放置於圖中，無論圖類型為何：

如果在選擇另一個節點時放置了節點，Designer 會嘗試自動將新節點連接到舊節點。
這種自動連線總是會將新節點置於舊節點 之後 。

移除節點有兩種方式，取決於你希望如何處理遺失連結：

選擇節點

你可以選擇一個或多個節點來複製、刪除、在圖表上移動它們等等。

要選擇 單一 節點，將游標放在該節點並點擊 LMB。

要選擇 多個 節點，有多種方法可供選擇：

節點上下文選單

點擊節點上的右鍵時，會出現一個情境選單，並可能包含以下選項：

以 2D 視圖檢視輸出：在 2D 視圖🔗中顯示節點的其中一個輸出，詳見下方與 2D 視圖互動;

3D 視圖中的檢視：透過匹配使用情況，將所有節點的輸出指派給 3D 視圖🔗中的材料，詳見下方「與 3D 視圖互動」;

重置並以 3D 視圖檢視：在 3D 視圖🔗中重置材質，並透過匹配使用量將節點所有輸出指派給該材質，詳見下方「與 3D 視圖互動」;

以 3D 視圖查看輸出*：透過匹配使用情況，將特定節點輸出指派給 3D 視圖🔗中的材料;

新增註解： 建立註 解 圖物件並將其父節點設定;

新增框架：建立框架🔗圖形物件並將其擬合到所選節點;

將資訊複製到剪貼簿： 將節點的唯一識別碼（UID）複製到剪貼簿;

參數外露： 顯示 該節點的「暴露節點參數 對話框」;

Create*： 為每個節點的輸入和/或輸出建立輸入和/或輸出節點;

Open reference*：將該節點🔗所參考的圖載入為獨立的圖視圖分頁;

在上下文中開啟參考**：將該節點🔗在當前圖上下文中所參考的圖載入，作為現有圖視圖分頁中的麵包屑;

從選取建立圖： 將選取的節點複製到新圖中;

複製選取： 將選取的節點、連線及參數值複製到剪貼簿;

刪除選擇： 刪除所選節點;

刪除並重新連結： 刪除所選節點，並以從其上游節點直接連接下游節點（如可能）取代;

重複選擇： 在同一圖中重複選取的節點及其上游連線;

重複選取但不連結： 重複選取同一圖中所選節點，但不包含其上游連線;

選擇上游節點： 選擇所選節點上游的所有節點;

選擇下游節點： 選擇所選節點下游的所有節點;

交換連結***： 交換所選輸入與輸出連接器之間的連接;

停用節點/選擇： 停用該節點或所選節點，使其不影響串流結果，詳見 下方「停用節點 」。

*：僅適用於 圖實例 節點。\ **：僅適用於圖實例節點，且在 偏好設定🔗中勾選啟用上下文編輯 選項時。\ *** ：僅在選擇包含兩個連結，或三個節點且其中兩個節點連接到同一第三個節點的輸入時使用。

連接節點

節點 A 的 輸出連接器 可以連接到另一個節點 B 的 輸入連接器，這樣 B 就會使用 A 的資料輸出來執行計算。

你可以 在每個連接器上點擊 LMB，順序不​限，建立 新連結。
此外，若在選擇節點 A 時建立節點 B，則 節點 A 的第一個輸出 會自動連接到 節點 B 的主要輸入 。

可對 現有 連結執行以下操作：

刪除：點擊連結的左鍵並按下​ 刪除 鍵，或用 Alt 點擊任何有連結的連結來刪除連結。Alt 點擊會刪除該連線上的所有連結;

複製： 按住 Ctrl，點擊連接器上的 LMB，然後拖曳游標來複製連結。 點擊另一個連接器的左鍵（LMB）即可連接連結;

移動： 連結可透過按住 Shift 鍵、點擊連接器的左鍵並拖曳游標來從一個連接器移動到另一個連接器。 點擊另一個連接器的 LMB 鍵即可連接連結。

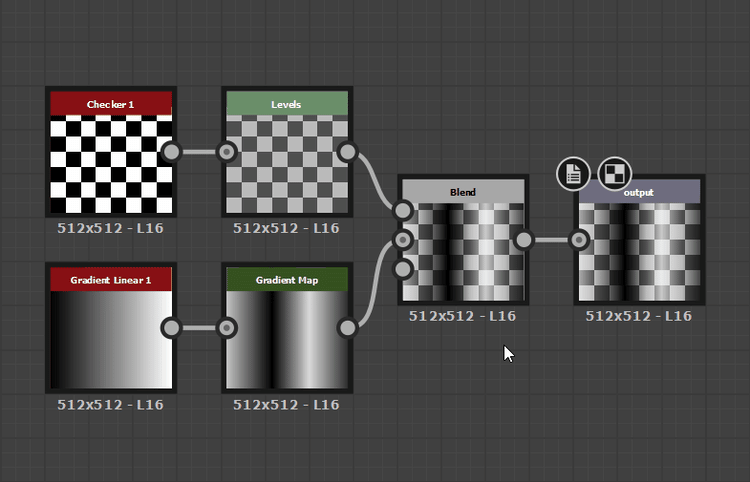

停用節點

節點可以被停用，使其 在圖中不影響 ，但不需要斷開或刪除。

被停用的節點具有以下行為：

你可以透過 Shift+D 鍵擊落，或在圖表中右鍵點擊，在情境選單中選擇 「停用節點/停用選擇 項目」來停用一個或一組已選取的節點。

{width="512px"}

與2D視圖互動

若要在 2D 視圖🔗中顯示節點輸出，請雙擊節點上的 LMB，或點擊該節點的 RMB，然後在情境選單中選擇「以 2D 視圖檢視輸出」的選項。如果節點有多個輸出，請在子選單中選擇想要的輸出。

你可以在2D視圖中顯示任何圖形輸出，方法是點擊圖形視圖🔗中空白區域的右鍵，並在情境選單中選擇「2D視圖中檢視輸出」。如果圖有多個輸出，請在子選單中選擇想要的輸出。

與 3D 視圖互動

要在 3D 視圖🔗中套用節點輸出，請點擊節點上的 RMB，並在情境選單中選擇「在 3D 視圖中檢視」選項。如果節點有多個輸出，請在子選單中選擇想要的輸出。 然後選擇目前在 3D 視圖中使用的著色器的目標通道。

（*僅限* Substance 圖）你可以在 3D 視圖中點擊空白區域的 RMB，然後在情境選單中選擇 「在 3D 視圖 中檢視輸出」選項來套用所有圖形輸出。確保圖中有一個或多個 輸出 節點，且 設定正確。

工具列

圖形工具

主工具列可在每種圖形類型中找到，提供通用功能，以及切換其他工具列的可視性。 你可以找到以下功能：

  焦點選擇 （F）
聚焦於選擇，或是整個場景（如果選擇為空）。

  重置縮放 （Z）
將目前的縮放等級恢復到預設狀態，並將視圖置中於圖表中央。 可以是放大或縮小。

  匯出圖視圖\ 以 1：1 解析度匯出完整圖表作為影像。 分享整個圖表的截圖很有用。

  節點資訊\ - 顯示連接器名稱： 切換節點上每個連接器的名稱顯示。
- 顯示節點徽章： 切換所有節點的節點徽章。
- 顯示節點大小： 切換節點解析度顯示（僅限 Substance 圖表 ）。
- 顯示時序： 切換每個節點毫秒時序的顯示（僅限 Substance 圖表 ）。
- 縮小時限制文字縮放：​將圖表項目🔗的文字保持在超過縮放閾值的恆定螢幕大小，縮小時文字清晰可見。

節點搜尋 器（Ctrl+F）
啟用工具尋找圖表中的節點、暴露參數及其他變數。 詳情請見 專屬頁面。

  高光流\ 選取目前選擇節點之前或之後連接的任何節點。 它適合追蹤複雜的節點路徑。

  節點調色盤\ 顯示或隱藏節點工具列，請見下方。

  矩形連結\ 在節點間切換圓形或矩形連結。 FX-Maps 不提供 。

  節點對齊工具\ 讓工具能夠排列圖中選取的節點。 詳情請見 專屬頁面。

僅在物質圖表🔗上：

  父體大小\ 切換父解析度控制設定的顯示，詳見下方。

  連結建立模式 （1、2、3）
可選擇標準（1）、材料（2）及緊湊材料（3）連結建立模式，分別或批次連結節點連接器。 詳情請見 專屬頁面。

  時序控制\ 讓你重置所有節點和時間點。

  工具\ - 清潔： 移除所有未連接 輸出 節點的串流節點。
- 匯出輸出： 開啟 點陣圖匯出介面。
- 重新匯出輸出： 再次執行先前的匯出操作。
- PSD 匯出器： 開啟 PSD 匯出器 介面。

  節點影像快取\ 切換節點影像快取切換的顯示，詳見下文。

移除未使用的節點\ 顯示移除圖表中未使用節點的選項，詳見下文。

節點調色盤

節點工具列會依圖類型而異：

實體圖：參見原子節點與圖項目。

實體函數圖： 請參見 圖題。

FX-Map 圖表： 請參見 圖表項目。

父體大小

此工具列僅在 Substance 圖中提供，並設定圖父​ 圖 ​的輸出大小，若使用​*相對於父*​繼承法，則會影響圖的輸出大小。

水平與垂直大小預設連結，但非正方形材質可解除 連結 。 數值也可以重設為預設值 256 x 256。

節點影像快取

此功能切換了在計算 Substance 圖節點時的快取使用。

當節點被計算時，其輸出影像會儲存在記憶體中——即快取——以便在該節點未受變更影響時，在重新計算圖時可 重複使用 。 這表示只有圖中實際變化的部分會被重新計算。

此快取的記憶體儲存限制可在偏好設定的一般區塊中 ，於記憶體 區塊中更改。

工具會刪除所有不​屬於串流的節點，而串流最終​ 以輸出 ​節點結束。唯一的例外是 輸入 節點，因為刪除這些節點會改變 參考此圖的實例節點 介面。

第一個選項是將清潔功能專門應用於 目前 的圖表。

如果目前的圖是 Substance 圖，則會啟用第二個選項，讓你能 將所有節點參數函數 納入清潔過程。 這表示如果控制節點參數值的 函式圖 有未使用的節點，該圖也會依照相同規則進行清理。

清理完成後，會顯示一個報告對話框。 你可以在 控制台找到更多細節，日誌標 GraphCleaner註為 。 這些日誌會包含每個圖和參數函數被移除的節點數。

清理可以一次性在所有受影響的圖表中​**​復原。
