Gráficos Multissérie

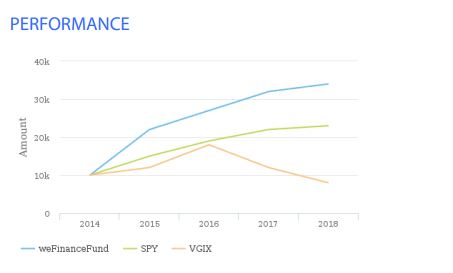

O AEM Forms 6.5 apresentou a capacidade de criar e configurar vários gráficos de série. Normalmente, os gráficos de várias séries são usados em associação com o tipo de gráfico Linha, Barra e Coluna. O gráfico a seguir é um bom exemplo de gráfico de várias séries. O gráfico mostra o crescimento de US$ 10.000,00 em três fundos mútuos diferentes ao longo de um período. Para criar e usar gráficos desse tipo no AEM Forms, será necessário criar o modelo de dados de formulário apropriado.

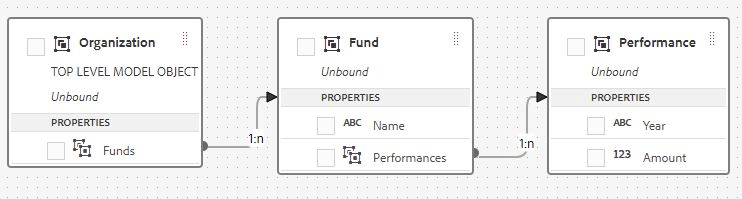

Para criar gráficos de várias séries no AEM Forms, você precisa criar um Modelo de dados de formulário apropriado com as entidades necessárias e associações entre as entidades. A captura de tela a seguir destaca as entidades e as associações entre as 3 entidades. No nível superior, temos uma entidade chamada "Organização", que tem uma associação um para muitos com a entidade Fundo. A entidade Fundo, por sua vez, tem uma associação um para muitos com a entidade Desempenho.
Criar Modelo de Dados de Formulário para Gráficos Multissérie
Configurar Gráficos de Série de Linha
Para testar isso em seu sistema, siga as etapas a seguir
- Baixe e importe o MutualFundFactSheet.zip usando o Gerenciador de pacotes do AEM.
- Baixe o SeriesChartSampleData.json no disco rígido. Estes são os dados de exemplo usados para preencher o gráfico.
- Navegue até Forms e Documentos.
- Selecione cuidadosamente o modelo de comunicações interativas "MutualFundGrowthFactSheet".
- Clique em Visualizar | Canal de impressão | Carregar dados de amostra.
- Navegue até o arquivo de dados de amostra fornecido como parte deste artigo.
- Pré-visualize o canal de impressão da comunicação interativa "MutualFundGrowthFactSheet" com os dados de amostra baixados na etapa anterior.
