グラフパラメーター

最終更新日： 2026年9月17日

Substanceグラフの標準パラメーターについて説明します。

グラフには、変更可能なパラメータがいくつかあります。グラフの 空きスペース をクリックするか、エクスプローラーパネルの グラフ項目 を選択して見つけることができます。その後、パラメーターがパラメータービューに表示されます。

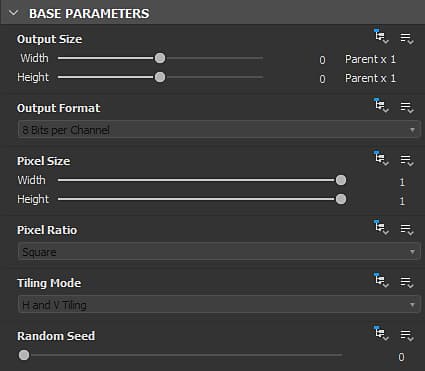

ベースパラメーター

このセクションには、含まれているすべてのノードに影響するパラメーターが含まれています。

実際、‘親に対する相対’ 継承メソッドに設定された基本パラメーターを持つこのグラフのすべてのノードは、グラフの基本パラメーターから値を取得します。

一方、グラフのベースパラメータの値は、そのグラフが使用されているコンテキストによって異なります。

{width="512px" modal="regular"}

例えば、グラフが別のグラフでインスタンスノードとして使用されている場合、そのベースパラメーターはデフォルトで「入力に対して相対的」継承方法を使用します。つまり、プライマリ入力に接続されているノードから値を取得します。（オーバーライドされていない場合）

ほとんどの場合、継承は、これらの値を定義し、グラフ全体でこれらの値がどのように変化するかを決定する上で重要な役割を果たします。そのため、これらのパラメーターを使用する前に、Substanceグラフの継承について十分に理解しておくことを強くお勧めします。

出力サイズ

このパラメーターを使用すると、グラフ内の画像の 基本解像度 を選択できます。次を使用します

サイズを調整するときに、高さの値と幅の値が一致して画像の正方形を維持するためのロックボタン。

デフォルト: (0,0) – 親を基準にする 詳細

出力形式

グラフの 基本ビット深度 を次のオプションから選択できます：

8ビット
16ビット
HDR低精度16F（16ビット浮動小数点）
HDR高精度32F（32ビット浮動小数点）

既定： 8 Bit/チャンネル – 親に対する相対

ピクセルサイズ

ピクセルサイズを定義します。幅と Height の両方の値を 1 に設定しておくことをお勧めします。既定： (1,1) – 親に相対的

タイルモード

グラフの基本 タイルモード を次のオプションから定義します：

タイリングなし
水平方向タイリング
垂直方向タイリング
水平および垂直(H+V)タイリング

既定： HとVの分割 – 親を基準とする

ランダムシード

グラフのベース ランダムシード を定義します。次を使用します

新しいランダム値をランダムシードに割り当てるボタン。

既定： 0 – 親に対する相対

属性

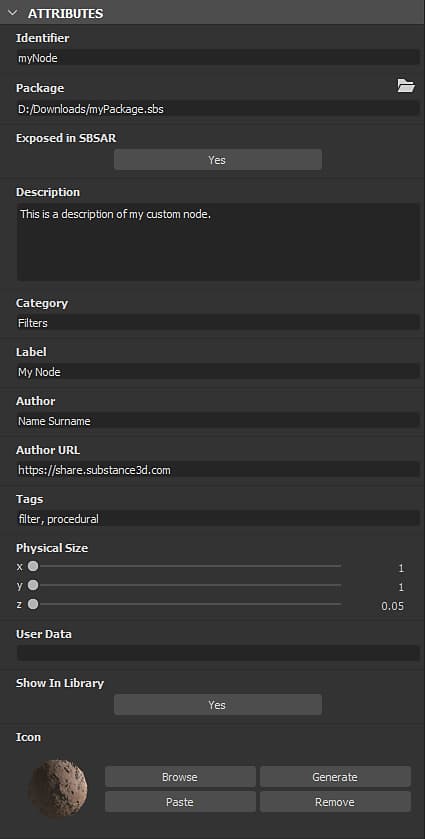

属性セクションには、グラフの メタデータ が含まれています。このメタデータは、作成者のデザインに従ってグラフを識別、分類および適用するための情報を提供します。

{modal="regular"}

属性のリスト

table 0-row-2 1-row-2 2-row-2 3-row-2 4-row-2 5-row-2 6-row-2 7-row-2 8-row-2 9-row-2 10-row-2 11-row-2 12-row-2 13-row-2 14-row-2 15-row-2 16-row-2 17-row-2 1-align-left 2-align-left 4-align-left 5-align-left 7-align-left 8-align-left 10-align-left 11-align-left 13-align-left 14-align-left 16-align-left 17-align-left 19-align-left 20-align-left 22-align-left 23-align-left 25-align-left 26-align-left 28-align-left 29-align-left 31-align-left 32-align-left 34-align-left 35-align-left 37-align-left 38-align-left 40-align-left 41-align-left 43-align-left 44-align-left 46-align-left 47-align-left 49-align-left 50-align-left 52-align-left 53-align-left

識別子	これはグラフの名前であり、一意である必要があります。同じパッケージ内に同じ識別子を持つ複数のグラフを含めることはできません。エクスプローラーパネルでグラフの名前として使用されています。注意：識別子を空の文字列にすることはできません。空の文字列は自動的に`_`または`Substance_graph`に置き換えられます。この値には次の文字をのみ使用できます： `A-Z, 1-9, @$%[{]}_-`. 承認されていない文字は自動的に`_`で置き換えられます。既定： New_Graph、またはグラフ作成時にユーザーが設定します
ラベル	ユーザー向けのシナリオ（例：ライブラリエントリまたはインスタンスノードラベル）で読みやすさを向上させるために、IDの代わりに Label を使用して名前のグラフを表示します。ラベルは一意ではないことができ、特殊文字を含めることができます。ヒント：グラフの名前を変更する場合（例：エクスプローラー）、そのラベルも変更できます！既定：空
型	型は、Substanceグラフの目的を定義するために使用されます。主に、'送信’相互運用性機能を対象としています。
マテリアルモデル	グラフのマテリアルモデルを設定すると、モデルに一致するシェーダが利用可能な場合、3Dビューで適切なシェーダが使用されるようになります。例： 3Dビューで`OpenPBR v1.1`マテリアルモードでグラフを表示すると、ターゲットマテリアルの`OpenPBR Surface`シェーダが選択されます。一致するシェーダが見つからない場合、またはグラフのモデルが`Undefined`に設定されている場合、3Dビューのターゲットマテリアルに使用されるシェーダは変更されていませんです。
物理サイズ	この値は、物理ワールドのテクスチャの次元をX （長さ）、Y （幅）、Z (Height)で指定します。したがって、グラフで生成されるマテリアルと本質的に関連しています。例えば、物理サイズを使用して、2Dビューと 3Dビューでテクスチャを正しい比率で表示できます。ヒント： Substanceグラフの物理サイズは、$physicalsize 組み込み変数を使用して、グラフ内の任意のSubstanceに適用されたノード関数グラフでFloat3値として取得できます。注意： Zの値2}は、現在、には0 3Dビュー。したがって、マテリアルの Heightスケールの値は、heightscaleの使用量に設定された Output ノードを使用するか、直接マテリアルのプロパティで設定する必要があります。既定： (0,0,0)
アイコン	この領域では、アイコンを定義できます。このアイコンは、ライブラリでこのグラフのエントリを SBS および SBSAR として表示するために使用されます。このアイコンは、Substance 3D Painterの棚など、他の状況でも使用されます。この領域には次のオプションがあります。参照:アイコンとして使用する既存のイメージのシステムファイルを参照できます生成: PBR レンダリングノードの組み込みプリセットを使用してアイコンを生成します貼り付け：現在クリップボードにある画像データをアイコンとして貼り付けることができます削除：このオプション既存のアイコンを削除し、アイコンスロットを空のままにします注意：生成オプションでは、物理サイズを使用して、ディスプレイスメント効果の PBR レンダリングの Heightスケールを特定します。 physicalsizeの使用量に設定された Output ノードがグラフに存在する場合、この出力が使用されます。このような出力が存在しない場合、グラフの Attributes の値が代わりに使用されます。属性の値が(0,0,0)の場合は、0.1のプリセット値が使用されます。注意：アイコンが定義されていない場合は、代わりにグラフの最初の画像出力が使用されます。既定値：空
パッケージ	このグラフが属するパッケージの絶対ファイル名。フォルダーボタンを使用すると、この場所で新しいシステムファイルブラウザーウィンドウを開くことができます。既定：パッケージのファイル名/パッケージが保存されていない場合は空になります
SBSARで公開されました	これは、グラフとその出力を、グラフのパッケージから公開された SBSAR ファイルで表示できるかどうかを制御します。これは、パッケージ内の一部のグラフがパッケージのメイングラフにサブグラフとしてのみ使用され、SBSARにが表示されない場合に便利です。既定：はい
ライブラリに表示	パッケージがライブラリによって監視されている場所に保存されている場合に、ライブラリでグラフを表示するかどうかを制御します。既定：プロジェクト設定の[ライブラリ]タブで設定します
説明	グラフの説明テキストです。このグラフは、Libraryのグラフエントリのtooltip、このグラフの Instance ノード、および既存の Software Integration を持つSubstanceに表示されます。既定：空
カテゴリ	このフィールドでは、ライブラリでこのグラフアイテムのカテゴリを設定できます。既定：空
作成者	このフィールドを使用して、作成者の名前を入力できます。既定：空
作成者URL	このフィールドでは、URLを入力できます（例：作成者のWebサイト）。既定：空
タグ	このフィールドを使用して独自のタグを追加し、グラフの検索性と検出可能性を向上させることができます。既定：空
グループ	ノードメニューの項目のグループ化を有効にします。共通の「グループ」値を共有するグラフやビットマップなどのリソースは、グループの名前が付けられたセクションにグループ化されます。既定：空
ユーザーデータ	このフィールドを使用して、独自の追加データを追加できます。これは、サードパーティソフトウェアでのカスタム統合に便利です。 Substance 3D PainterおよびSamplerでは、このuserdataを使用して特定のビヘイビアーを設定します。デフォルト：空
テンプレートデータ	Substanceグラフをテンプレートとして使用する場合、この属性はテンプレートのcategoryとsubtitleを設定します。 2つのサブタイトルは完全に区切られています： <category>;<subtitle> Default: Empty
