Vue du graphe

Cette page présente le dock de Vue du graphe de Substance 3D Designer.

La vue du graphe est la fenêtre principale de Substance 3D Designer, dans laquelle vous pouvez créer et modifier vos graphes. La vue du graphe de données comporte deux zones principales : une barre d’outils en haut, offrant un accès rapide à certaines fonctions, et la zone de graphe réelle où les nœuds sont placés.

La vue du graphe est utilisée pour tous les types de graphes, mais diffère légèrement entre graphes de Substance, graphes de fonction et graphes FX-Map, principalement dans la zone de la barre d’outils.

navigation par viewport

Le graphe peut être parcouru à l’aide des actions suivantes :

Utilisation d’un pavé tactile (macOS uniquement)

Vous vous concentrez sur le ou les nœuds sélectionnés, ou sur l’ensemble du graphe si aucun nœud n’est sélectionné, à l’aide de la touche F.

La navigation peut également se faire à l’aide des épingles de navigation et de la touche F2, voir Éléments de graphe ci-dessous.

Déplacement d’objets

Cliquez sur LMB sur un objet (c’est-à-dire un nœud ou un élément de graphe), puis maintenez et faites glisser le curseur pour déplacer un nœud sur le graphe. Si plusieurs objets sont sélectionnés, tous les objets sélectionnés sont déplacés en même temps que celui sous le curseur.

Si le curseur atteint une bordure de la Vue du graphe lors du déplacement d’objets, la vue est balayée dans la direction du curseur. Notez que le panoramique est plus rapide lorsque le curseur s’éloigne de la bordure.
Cela s’applique également au dessin de zones de sélection au-delà des bordures de Vue du graphe.

Par défaut, les objets sont contraints sur la grille lors de leur déplacement. Pour désactiver ce contraint, maintenez la touche Ctrl (Windows) / ⌘ (macOS) enfoncée pendant le déplacement des objets.

Éléments du graphe

Plusieurs objets d’assistant sont disponibles pour vous aider à organiser et à naviguer dans le graphe, en particulier lorsqu’il se développe dans un réseau complexe de nœuds qui peuvent être difficiles à lire :

Les nœuds point vous permettent de réacheminer et de fusionner des connexions et peuvent être utilisés comme portails pour masquer les connexions longues ou complexes ;

Cadre vous aide à regrouper les nœuds avec un titre et un code couleur visibles ;

Les commentaires vous permettent de suivre l’objectif d’un nœud ou d’un groupe de nœuds et de faire toute autre annotation utile ;

Les épingles de navigation permettent de passer rapidement aux points d’intérêt du graphe.

menu contextuel du graphe

Lorsque vous cliquez sur RMB dans un espace vide du graphe, un menu contextuel s’affiche et peut inclure les options suivantes :

Ajouter un nœud : ouvrez le menu Nœud pour ajouter un nœud dans le graphe ;

Ajouter un commentaire : ajoutez un objet de graphe Commentaire sans lien de parenté ;

Ajouter un cadre : ajoutez un objet de graphe Cadre ;

Ajouter une épingle : ajoutez un objet de graphe Épingle ;

Ajouter un nœud point : Ajouter un nœud point;

Afficher les sorties en vue 3D : attribuez toutes les sorties du graphe à un matériau dans la vue 3D en faisant correspondre les utilisations, voir Interaction avec la vue 3D ci-dessous ;

Réinitialiser et afficher les sorties en vue 3D : réinitialisez un matériau dans la vue 3D et affectez toutes les sorties du graphe à ce matériau en fonction des utilisations, voir Interaction avec la vue 3D ci-dessous ;

Afficher la sortie dans Vue 2D : affichez l’une des sorties du graphe dans Vue 2D, voir Interaction avec la Vue 2D ci-dessous ;

Calculer les miniatures des nœuds : déclenchez le calcul de tous les nœuds du graphe, qui seront stockés dans le cache d’images, et utilisez leur première sortie comme miniature ;

Effacer les vignettes des nœuds : effacez le cache d’image contenant le résultat de tous les nœuds du graphe, qui efface à son tour les vignettes du nœud ;

Enregistrer le pack : Enregistrez le pack contenant ce graphe ;

Coller : collez les nœuds actuellement copiés dans le Presse-papiers, y compris leurs connexions en amont, à l’emplacement du curseur. Si le curseur ne se trouve pas dans le viewport de Vue du graphe, les nœuds sont placés au centre du viewport.

Coller sans lien : collez les nœuds actuellement copiés dans le Presse-papiers, à l’exclusion de leurs connexions en amont, à l’emplacement du curseur. Si le curseur ne se trouve pas dans le viewport de Vue du graphe, les nœuds sont placés au centre du viewport.

Tout sélectionner : sélectionnez tous les nœuds du graphe ;

épingle précédente : accédez à l’objet Épingle précédent dans le graphe ;

épingle suivante : accédez à l’objet Épingle suivant dans le graphe ;

Copier la sélection : copiez les nœuds, connexions et valeurs de paramètre sélectionnés dans le Presse-papiers ;

Supprimer la sélection : supprimez le ou les nœuds sélectionnés ;

Supprimer et relier : supprimez le ou les nœuds sélectionnés et remplacez-les par des connexions directes de leurs nœuds en amont à leurs nœuds en aval, si possible ;

Dupliquer la sélection : dupliquez le ou les nœuds sélectionnés dans le même graphe, y compris leurs connexions en amont, à l’emplacement du curseur. Si le curseur ne se trouve pas dans le viewport de Vue du graphe, les nœuds sont placés au centre du viewport.

Dupliquer la sélection sans lien : dupliquez le(s) nœud(s) sélectionné(s) dans le même graphe, à l’exclusion de leurs connexions en amont, à l’emplacement du curseur. Si le curseur ne se trouve pas dans le viewport de Vue du graphe, les nœuds sont placés au centre du viewport.

Sélectionner les nœuds en amont : sélectionner tous les nœuds en amont du ou des nœuds sélectionnés ;

Sélectionner les nœuds en aval : sélectionner tous les nœuds en aval du ou des nœuds sélectionnés ;

Permuter les liens*: permutez les connexions entre la paire de connecteurs d’entrée et de sortie sélectionnée ;

Désactiver le nœud/la sélection : désactivez le ou les nœuds sélectionnés afin qu’ils n’aient aucun impact sur le résultat du flux, voir Désactivation des nœuds ci-dessous.

* : disponible uniquement lorsque la sélection comprend deux liens ou trois nœuds dont deux sont connectés à des entrées du même troisième nœud.

Utilisation des nœuds

Les graphes sont principalement des vaisseaux pour les nœuds qui peuvent assimiler, générer et modifier les données, puis les sortir comme résultat du graphe. L’utilisation des nœuds implique les concepts et actions suivants.

Création ET GESTION DES NOEUDS

Les nœuds peuvent être placés dans des graphes de 5 façons, quel que soit le type de graphe :

Si un nœud est placé alors qu’un autre nœud est sélectionné, Designer tente de connecter automatiquement le nouveau nœud à l’ancien.
Cette connexion automatique place toujours le nouveau nœud après l’ancien dans le flux.

La suppression des nœuds peut être effectuée de deux façons, selon la façon dont vous souhaitez qu’un lien perdu soit traité :

SÉLECTION DE NOEUDS

Vous pouvez sélectionner un ou plusieurs nœuds pour les copier, les supprimer, les déplacer sur le graphe, etc.

Pour sélectionner un nœud unique, placez le curseur sur le nœud et cliquez sur LMB.

Pour sélectionner plusieurs nœuds, les différentes méthodes sont disponibles :

Menu contextuel du nœud

Lorsque vous cliquez sur RMB sur un nœud, un menu contextuel apparaît et peut inclure les options suivantes :

Afficher la sortie dans Vue 2D : affichez l’une des sorties du nœud dans Vue 2D, voir Interaction avec la Vue 2D ci-dessous ;

Afficher en vue 3D : attribuez toutes les sorties du nœud à un matériau dans la vue 3D en faisant correspondre les utilisations, voir Interaction avec la vue 3D ci-dessous ;

Réinitialiser et afficher en vue 3D : réinitialisez un matériau dans la vue 3D et affectez toutes les sorties du nœud à ce matériau en faisant correspondre les utilisations, voir Interaction avec la vue 3D ci-dessous ;

Afficher la sortie en vue 3D* : attribuez une sortie de nœud spécifique à un matériau dans la vue 3D en faisant correspondre les utilisations ;

Ajouter un commentaire : créez un objet de graphe Commentaire et associez-le à ce nœud ;

Ajouter un cadre : créez un objet de graphe Cadre et ajustez-le au(x) nœud(s) sélectionné(s) ;

Copier les informations dans le Presse-papiers : copier l’identifiant unique (UID) du nœud dans le Presse-papiers ;

Paramètres d’Expose : affichez la boîte de dialogue Exposer les paramètres de nœud pour ce nœud ;

Créer*: créez des nœuds d’entrée et/ou de sortie pour chacune des entrées et/ou sorties de ce nœud ;

Ouvrir la référence*: Chargez le graphe référencé par ce nœud en tant qu’onglet de Vue du graphe séparé ;

Ouvrir la référence dans le contexte**: Chargez le graphe référencé par ce nœud dans le contexte du graphe actif, sous la forme d’un chemin de navigation dans l’onglet Vue du graphe de données existant ;

Créer un graphe à partir de la sélection : copiez le ou les nœuds sélectionnés dans un nouveau graphe ;

Copier la sélection : copiez les nœuds, connexions et valeurs de paramètre sélectionnés dans le Presse-papiers ;

Supprimer la sélection : supprimez le ou les nœuds sélectionnés ;

Supprimer et relier : supprimez le ou les nœuds sélectionnés et remplacez-les par des connexions directes de leurs nœuds en amont à leurs nœuds en aval, si possible ;

Dupliquer la sélection : dupliquez le ou les nœuds sélectionnés dans le même graphe, y compris leurs connexions en amont ;

Dupliquer la sélection sans lien : dupliquer le(s) nœud(s) sélectionné(s) dans le même graphe, à l’exclusion de leurs connexions en amont ;

Sélectionner les nœuds en amont : sélectionner tous les nœuds en amont du ou des nœuds sélectionnés ;

Sélectionner les nœuds en aval : sélectionner tous les nœuds en aval du ou des nœuds sélectionnés ;

Permuter les liens*** : permutez les connexions entre la paire de connecteurs d’entrée et de sortie sélectionnée ;

Désactiver le nœud/la sélection : Désactivez le ou les nœuds sélectionnés afin qu’ils n’aient aucun impact sur le résultat du flux. Reportez-vous à la section Désactivation des nœuds ci-dessous.

* : disponible uniquement pour les nœuds instance de graphe.\ ** : disponible uniquement pour les nœuds instance de graphe et si l’option Activer l’édition contextuelle est cochée dans les Préférences.\ ***: disponible uniquement lorsque la sélection comprend deux liens ou trois nœuds dont deux sont connectés aux entrées du même troisième nœud.

Nœuds de connexion

Le connecteur de sortie d’un nœud A peut être connecté au connecteur d’entrée d’un autre nœud B. Le nœud B utilisera alors les données de sortie de A pour effectuer ses calculs.

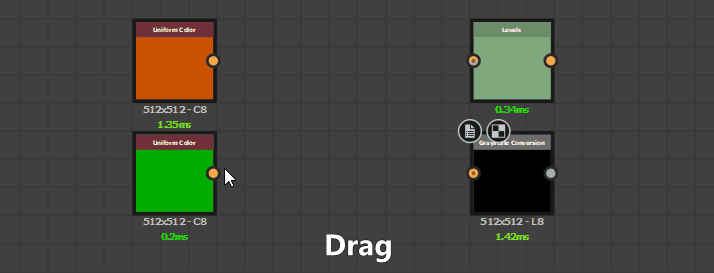

Vous pouvez créer un nouveau lien en cliquant sur LMB sur chacun de ces connecteurs, dans n’importe quel ordre.
En outre, si un nœud B est créé alors qu’un nœud A est sélectionné, alors la première sortie du nœud A sera automatiquement connectée à l’entrée principale du nœud B.

Les opérations suivantes peuvent être effectuées sur des liens existants :

Supprimer : supprimez les liens en cliquant sur le LMB du lien et en appuyant sur Supprimer**,** ou en maintenant la touche Alt enfoncée et en cliquant sur toute connexion comportant des liens. Alt-clic supprime tous les liens sur cette connexion ;

Dupliquer : dupliquez les liens en maintenant la touche Ctrl enfoncée, en cliquant sur le LMB d’un connecteur et en faisant glisser le curseur. Cliquez sur LMB sur un autre connecteur pour connecter le lien ;

Déplacer : les liens peuvent être récupérés et déplacés d’un connecteur à un autre en maintenant la touche Maj enfoncée, en cliquant sur le bouton gauche de la souris sur un connecteur et en faisant glisser le curseur. Cliquez sur LMB sur un autre connecteur pour connecter le lien.

Désactivation des nœuds

Les nœuds peuvent être désactivés pour qu’ils n’aient aucun effet dans le graphe, mais ils n’ont pas besoin d’être déconnectés ou supprimés.

Les nœuds désactivés ont le comportement suivant :

Vous pouvez désactiver un nœud ou un groupe de nœuds sélectionnés en utilisant la touche Maj+D ou en cliquant avec le bouton droit de la souris dans le graphe et en sélectionnant l’élément Désactiver le nœud/Désactiver la sélection dans le menu contextuel.

{width="512px"}

Interaction avec la Vue 2D

Pour afficher une sortie de nœud dans la Vue 2D, double-cliquez sur LMB sur un nœud ou cliquez sur RMB sur le nœud et sélectionnez l’option Afficher la sortie dans Vue 2D dans le menu contextuel. Si le nœud a plusieurs sorties, sélectionnez la sortie souhaitée dans le sous-menu.

Vous pouvez afficher l’une des sorties du graphe de la Vue 2D en cliquant sur le RMB dans une zone vide de la Vue du graphe et en sélectionnant l’option Afficher la sortie dans Vue 2D dans le menu contextuel. Si le graphe comporte plusieurs sorties, sélectionnez la sortie souhaitée dans le sous-menu.

Interaction avec la vue 3D

Pour appliquer une sortie de nœud dans la vue 3D, cliquez sur RMB sur un nœud et sélectionnez l’option Afficher en vue 3D dans le menu contextuel. Si le nœud a plusieurs sorties, sélectionnez la sortie souhaitée dans le sous-menu. Choisissez ensuite une couche cible du shader actuellement utilisé dans la vue 3D.

(graphe de Substance uniquement) Vous pouvez appliquer toutes les sorties du graphe de la vue 3D en cliquant sur le RMB dans une zone vide de la Vue du graphe et en sélectionnant l’option Afficher les sorties en vue 3D dans le menu contextuel. Assurez-vous qu’un ou plusieurs nœuds de sortie sont présents dans le graphe et qu’il est configuré correctement.

Barres d’outils

outils Graphe

La barre d’outils principale se trouve dans tous les types de graphe. Elle fournit des fonctions générales, ainsi que des options de visibilité des autres barres d’outils. Les fonctions suivantes sont disponibles :

Sélection du focus (F)
Focus sur la sélection ou sur la scène entière si la sélection est vide.

Réinitialiser le zoom (Z)
Ramenez le niveau de zoom actuel à son état par défaut et centrez la vue au milieu du graphe. Cela peut signifier effectuer un zoom avant ou arrière.

Vue du graphe d’exportation\ Exporte le graphe complet à une résolution 1:1 sous forme d’image. Utile pour partager une capture d’écran de l’ensemble de votre graphe.

Informations sur le nœud\ - Nom du connecteur d’affichage : Active/désactive l’affichage du nom de chaque connecteur individuel sur un nœud.
- Afficher les badges de nœud : bascule les badges de nœud sur tous les nœuds.
- Taille de nœud d’affichage : Active/désactive l’affichage de la résolution de nœud (graphe de Substance uniquement).
- Horaires d’affichage : Active/désactive l’affichage des horaires en millisecondes pour chaque nœud (graphe de Substance uniquement).
- Limiter la mise à l’échelle du texte lors du zoom arrière : conserve le texte de éléments de graphe à une taille d’écran constante au-delà d’un seuil de zoom, ce qui garde le texte clairement visible lors du zoom arrière.

Finder de nœuds (Ctrl+F)
Permet à un outil de rechercher des nœuds, des paramètres exposés et d’autres variables dans le graphe. En savoir plus sur la page dédiée.

Flux de mise en surbrillance\ Mettez en surbrillance tous les nœuds connectés avant ou après le nœud actuellement sélectionné. Cette option est idéale pour tracer un chemin complexe de nœuds.

Palette de noeuds\ Affiche ou masque la barre d’outils de nœud, voir ci-dessous.

Liens de rectangle\ Basculer entre des liens de forme arrondie ou rectangulaire entre des nœuds. Non disponible pour FX-Maps.

Outils d’alignement des nœuds\ Permet aux outils d’organiser les nœuds sélectionnés dans le graphe. En savoir plus sur la page dédiée.

Uniquement sur graphes de Substance :

Taille parent\ Active/désactive l’affichage des paramètres de contrôle de résolution du gabarit, voir ci-dessous.

Modes De Création De Lien (1, 2, 3)
Choisissez entre les modes de création de liens Standard (1), Matériau (2) et Matériau compact (3) pour lier les connecteurs de nœuds individuellement ou par lots. En savoir plus sur la page dédiée.

Contrôle des durées\ Vous permet de réinitialiser tous les nœuds et de réinitialiser tous les minutages.

Outils\ - Nettoyer : supprime tous les nœuds qui font partie d’un flux non connecté à un nœud Sortie.
- Sorties d’exportation : ouvre l’interface d’exportation bitmap.
- Sorties de réexportation : effectue à nouveau l’opération d’exportation précédente.
- Exporteur PSD : ouvre l’interface Exporteur PSD.

Cache d’image de nœud\ Active/désactive l’affichage du cache d’image de nœud, voir ci-dessous.

Supprimer les nœuds inutilisés\ Affiche les options de suppression des nœuds inutilisés dans les graphes, voir ci-dessous.

Palette de noeuds

La barre d’outils du nœud diffère selon le type de graphe :

graphes de Substance: voir noeuds atomiques et éléments de graphe.

graphes de fonction de Substance: voir éléments de graphe.

graphes FX-Map: voir éléments de graphe.

Taille du gabarit

Cette barre d’outils n’est disponible que dans les graphes de Substance et définit la taille de sortie du parent du graphe, ce qui a un impact sur la taille de sortie du graphe s’il utilise la méthode d’héritage Relatif au parent🔗.

Les dimensions horizontale et verticale sont liées par défaut, mais peuvent être dissociées pour les textures non carrées. Les valeurs peuvent également être réinitialisées sur la valeur par défaut de 256 x 256.

Cache d’image de nœud

Cela permet d’activer l’utilisation du cache lors du calcul des nœuds dans les graphes de Substance.

Lorsqu’un nœud est calculé, ses images de sortie sont stockées en mémoire, c’est-à-dire en cache, de sorte qu’elles peuvent être réutilisées lors du recalcul du graphe si ce nœud n’est pas affecté par une modification. Cela signifie que seule la partie du graphe qui a été modifiée est recalculée.

La limite de stockage de mémoire de ce cache peut être modifiée dans la section Général des Préférences, sous la section Mémoire.

L’activation de cette option accroît considérablement la réactivité globale des calculs de graphe, au détriment d’une augmentation significative de l’utilisation de la mémoire de Designer.

Supprimer les nœuds inutilisés

Lorsque vous effectuez une itération dans des graphes et que vous essayez des choses, certains nœuds qui n’ont aucun effet sur le résultat final peuvent être laissés de côté. Cela ajoute de l’encombrement et du gaspillage de calcul, car tous les nœuds sont évalués lors des premières étapes du rendu du graphe.

L’outil Supprimer les nœuds inutilisés supprime tous les nœuds qui ne font pas partie d’un flux qui se termine par un nœud de sortie. La seule exception concerne les nœuds d’entrée, car leur suppression modifierait l’interface de instanciers référençant ce graphe.

La première option applique le nettoyage exclusivement au graphe actuel.

Si le graphe actif est un graphe de Substance de données, une deuxième option est activée, qui vous permet d’inclure toutes les fonctions de paramètre de nœud dans le processus de nettoyage. Cela signifie que si un graphe de fonction contrôlant une valeur de paramètre de nœud comporte des nœuds inutilisés, ce graphe sera également nettoyé selon les mêmes règles.

Une fois le nettoyage terminé, une boîte de dialogue de rapport s’affiche. Vous trouverez plus de détails dans la Console, sous la forme de journaux balisés GraphCleaner. Ces journaux incluent le nombre de nœuds supprimés par fonction de graphe et de paramètre.

Le nettoyage peut être annulé sur tous les graphes affectés en tant qu’action unique.
