Paramètres de graphe

Dernière mise à jour : 16 septembre 2026

Cette page décrit les paramètres standard du graphe de Substance.

Un graphe comporte plusieurs paramètres que vous pouvez modifier. Vous pouvez les retrouver en cliquant sur espace vide dans le graphe ou en sélectionnant l’élément de graphe dans le panneau Explorateur. Les paramètres seront ensuite affichés dans la vue Paramètres.

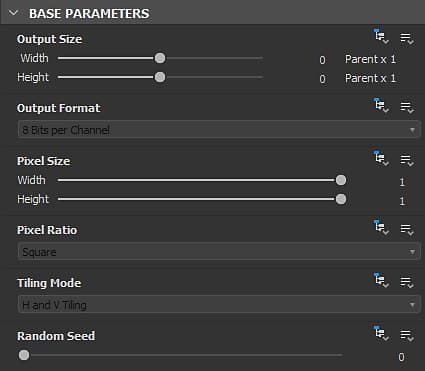

Paramètres de base

Cette section inclut des paramètres qui ont un impact sur tous les nœuds qu’elle contient.

En effet, chaque nœud de ce graphe dont les paramètres de base sont définis sur la méthode d’héritage Relative au parent obtiendra ses valeurs à partir des paramètres de base du graphe.

Les valeurs des paramètres de base du graphe dépendent du contexte dans lequel le graphe est utilisé.

{width="512px" modal="regular"}

Par exemple, lorsque le graphe est utilisé comme instancier dans un autre graphe, ses paramètres de base utilisent par défaut la méthode d’héritage « Relative à l’entrée ». Cela signifie qu’ils obtiendront leurs valeurs à partir du nœud connecté à son entrée principale. (Sauf s’ils ont été remplacés)

Dans la plupart des cas, l’héritage joue un rôle important dans la définition de ces valeurs et dans la manière dont elles évoluent dans le graphe. Il est donc fortement recommandé d’acquérir une bonne compréhension de l’héritage dans les graphes de Substance avant d’utiliser ces paramètres.

Taille de sortie

Ce paramètre vous permet de choisir la résolution de base des images dans le graphe. Utilisez la commande

verrouillez le bouton pour que les valeurs de hauteur et de largeur correspondent et conservez le carré de l’image lors des réglages de taille.

Par défaut : (0,0) - Relatif au parent En savoir plus

Format de sortie

Permet de choisir le nombre de bits par pixel de base dans le graphe, parmi les options suivantes :

8 bits
16 bits
HDR Low Precision 16F (virgule flottante 16 bits)
HDR High Precision 32F (32 bits à virgule flottante)

Par défaut : 8 bits par canal - Relatif au parent

Taille de pixel

Définit la taille en pixels. Nous vous recommandons de conserver les valeurs Largeur et Height définies sur 1.Par défaut : (1,1) - Relatif au parent

Mode Répétition

Définit le mode de répétition de base dans le graphe à partir de ces options :

Aucune répétition
Répétition horizontale
Répétition verticale
Répétition H+V (horizontale et verticale)

Par défaut : Répétition H et V - Relatif au parent

Générateur aléatoire

Définit la valeur de départ aléatoire de base pour le graphe. Utilisez la commande

pour attribuer une nouvelle valeur aléatoire à la valeur de départ aléatoire.

Par défaut : 0 - Relatif au parent

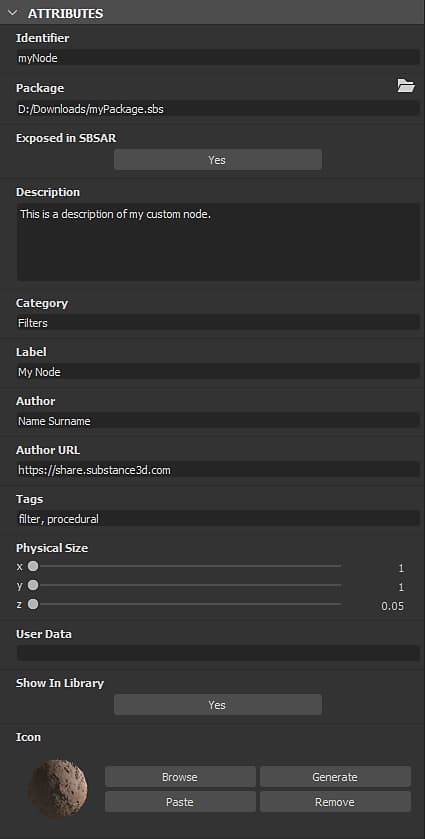

Attributs

La section Attributs contient métadonnées pour le graphe, qui fournit des informations pour identifier, catégoriser et appliquer le graphe tel que conçu par son auteur.

{modal="regular"}

Liste des attributs

table 0-row-2 1-row-2 2-row-2 3-row-2 4-row-2 5-row-2 6-row-2 7-row-2 8-row-2 9-row-2 10-row-2 11-row-2 12-row-2 13-row-2 14-row-2 15-row-2 16-row-2 17-row-2 1-align-left 2-align-left 4-align-left 5-align-left 7-align-left 8-align-left 10-align-left 11-align-left 13-align-left 14-align-left 16-align-left 17-align-left 19-align-left 20-align-left 22-align-left 23-align-left 25-align-left 26-align-left 28-align-left 29-align-left 31-align-left 32-align-left 34-align-left 35-align-left 37-align-left 38-align-left 40-align-left 41-align-left 43-align-left 44-align-left 46-align-left 47-align-left 49-align-left 50-align-left 52-align-left 53-align-left

Identifiant	Il s’agit du nom du graphe, qui doit être unique. Vous ne pouvez pas avoir deux graphes ou plus avec le même Identifiant dans le même pack. Il est utilisé comme nom du graphe dans le panneau Explorateur. Remarque : l’identifiant ne peut pas être une chaîne vide. Les chaînes vides sont automatiquement remplacées par `_` ou `Substance_graph`. Vous ne pouvez utiliser que les caractères suivants pour cette valeur : `A-Z, 1-9, @$%[{]}_-`. Les caractères non autorisés sont automatiquement remplacés par `_`. Par défaut : nouveau_Graphe, ou définis par l’utilisateur lors de la création du graphe
Libellé	L’étiquette Label est utilisée à la place de l’Identifiant pour afficher le nom du graphe afin d’améliorer la lisibilité dans les scénarios exposés aux utilisateurs, par exemple l’étiquette Bibliothèque ou instancier. Une étiquette peut être non unique et peut contenir des caractères spéciaux. Conseil : si vous renommez un graphe, par exemple dans l’Explorateur, vous pouvez également modifier son étiquette ! Par défaut : vide
Type	Le Type est utilisé pour définir l’objectif prévu d’un graphe de Substance. Il est principalement destiné à la fonctionnalité d’interopérabilité ‘Envoyer’.
Modèle de matériau	La définition du modèle de matériau du graphe permet de s’assurer que le shader approprié est utilisé dans la vue 3D, si un shader correspondant au modèle est disponible. Par ex. l’affichage d’un graphe avec le mode de matériau `OpenPBR v1.1` dans la vue 3D sélectionne le shader `OpenPBR Surface` dans pour le matériau cible. Si aucun shader correspondant n’est trouvé ou si le modèle du graphe est défini sur `Undefined`, le shader utilisé pour le matériau cible dans la vue 3D est inchangé.
Taille physique	Cette valeur spécifie la dimension de la texture dans le monde physique, en X (longueur), Y (largeur) et Z (height). Elle est donc intrinsèquement liée au matériau qui est produit sur le graphe. La taille physique peut être utilisée, par exemple, pour afficher la texture à son rapport correct dans la vue 2D et la vue 3D. Conseil : la taille physique d’un graphe de Substance peut être récupérée en tant que valeur Flottant 3 dans les graphes de fonction de graphe appliqués à n’importe quel nœud de ce vue 3D, à l’aide de la variable intégrée de $physicalsize. Remarque : La valeur Z n’est actuellement pas prise en compte dans la Substance. La valeur d’échelle d’Height du matériau doit donc être définie à l’aide d’un nœud Output défini sur l’utilisation de échelle de hauteur, ou directement dans les propriétés de Matériau. Par défaut : (0,0,0)
Icône	Cette zone vous permet de définir une icône qui sera utilisée par la bibliothèque pour afficher l’entrée de ce graphe, à la fois en tant que SBS et SBSAR. L’icône est également utilisée dans d’autres situations, telles que l’Étagère de Substance 3D Painter. La zone offre les options suivantes : Parcourir : vous permet de parcourir vos fichiers système pour trouver l’image existante qui doit être utilisée comme icône Générer : génère une icône à l’aide d’un paramètre prédéfini intégré du nœud Rendu PBR Coller : permet de coller les données d’image actuellement dans le presse-papiers sous forme d’icône Supprimer : cette option supprime l’icône existante et laisse l’emplacement de l’icône vide Remarque : l’option Générer utilise la Taille physique pour déterminer l’échelle d’Height du Rendu PBR pour son effet de displacement. Si un nœud Output défini sur l’utilisation physicalsize existe dans le graphe, cette sortie est utilisée. Si aucune sortie de ce type n’existe, la valeur des attributs du graphe est utilisée à la place. Si la valeur de l’attribut est (0,0,0), alors la valeur prédéfinie de 0,1 est utilisée. Remarque : lorsque aucune icône est définie, la première image en sortie du graphe est utilisée à la place. Valeur par défaut : Vide
Package	Nom de fichier absolu pour le pack auquel appartient ce graphe.Le bouton Dossier peut vous permettre d’ouvrir une nouvelle fenêtre de l’explorateur de fichiers système à cet emplacement.Par défaut : nom de fichier du pack / vide si le pack n’a jamais été enregistré
Exposé dans SBSAR	Cela contrôle si le graphe et ses sorties peuvent être affichés dans le fichier SBSAR publié à partir du pack du graphe. Ceci est utile si certains graphes du pack sont utilisés uniquement en tant que sous-graphes pour le graphe principal du pack et que ne doivent pas apparaître dans le SBSAR.Par défaut : Oui
Afficher dans la bibliothèque	Détermine si le graphe doit être visible dans la bibliothèque, si le package est stocké dans un emplacement surveillé par la bibliothèque.Par défaut : à définir dans l’onglet Bibliothèque des paramètres du projet
Description	Ceci est le texte de description du graphe.Il est visible dans l’info-bulle pour l’entrée de graphe dans la bibliothèque, n’importe quel nœud de instance pour ce graphe et le logiciel avec une intégration de Substance de données existante.Par défaut : vide
Catégorie	Vous pouvez utiliser ce champ pour définir une catégorie pour cet élément de graphe dans la bibliothèque.Valeur par défaut : vide
Auteur	Vous pouvez utiliser ce champ pour placer le nom de l’auteur.Par défaut : vide
URL d’auteur	Ce champ vous permet de saisir une URL, par exemple le site Web de l’auteur.Par défaut : vide
Balises	Vous pouvez utiliser ce champ pour ajouter vos propres balises afin d’améliorer la recherchabilité et la découvrabilité du graphe.Par défaut : vide
Groupe	Active le regroupement des éléments dans le menu Nœud. Les ressources telles que les graphes ou les bitmaps partageant une valeur « Groupe » commune sont regroupées dans une section portant le nom du groupe. Par défaut : vide
Données utilisateur	Vous pouvez utiliser ce champ pour ajouter vos propres données supplémentaires. Ceci est utile pour les intégrations personnalisées dans les logiciels tiers. Substance 3D Painter et Sampler utilisent ces données utilisateur pour définir certains comportements spécifiques.Par défaut : vide
Données de modèle	Lorsqu’un graphe de Substance est utilisé comme modèle, cet attribut définit la catégorie et le sous-titre du modèle. Ils sont ainsi séparés : <category>;<subtitle> Default : Empty

accordion

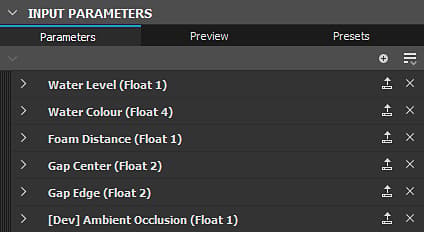

Paramètres d’entrée

table 0-row-2 0-border-0 1-border-0 2-border-0 html-authored no-header

Tous les paramètres spécifiques au graphe, y compris les paramètres exposés, sont gérés, modifiés et prévisualisés ici.

Les paramètres prédéfinis peuvent également être créés pour tout ou partie des paramètres.

{modal="regular"}

accordion

Remplacement des paramètres de base

Lorsque vous utilisez un graphe dans un autre graphe comme instancier, vous pouvez contrôler la valeur par défaut de tout paramètre de base sur ce nouvel instancier.

Ouvrez le menu hamburger en haut de la section « Paramètres d’entrée » et accédez au sous-menu « Remplacer les paramètres de base » pour sélectionner un paramètre de base pour lequel vous souhaitez définir une valeur par défaut arbitraire.

L’éditeur du paramètre sélectionné apparaîtra en haut de la liste des paramètres d’entrée de graphe. Vous pouvez ensuite ajuster leur valeur et leur méthode d’héritage selon vos besoins.

IMPORTANT

Les onglets Aperçu et Paramètres prédéfinis sont désactivés lors de l'édition contextuelle.
