文件Substance 3DSubstance 3D Designer

版本 16.0

最後更新： 2026年9月9日

這個 16.0 版本引入了更具創意的圖案散射與操作工作流程，這得益於新的 Shape Splatter 與 SDF 節點。 它也原生支援 OpenPBR，並改善 3D 視圖中的位移設定。

發行日期：2026年4月14日

Substance 3D Designer 16.0 版橫幅

Shape splatter v2 節點

形狀散射的新方法

新的 Shape splatter v2 節點解鎖了之前一直具挑戰性的複雜散射行為，包含​更多形狀分布方法（泊松圓盤、均勻分布）預設無​碰撞，並能透過密度貼​ 圖控制​*特定區域 ​形狀的乾淨收集*。
進階使用者可設定 由函數圖定義的自訂分布 。

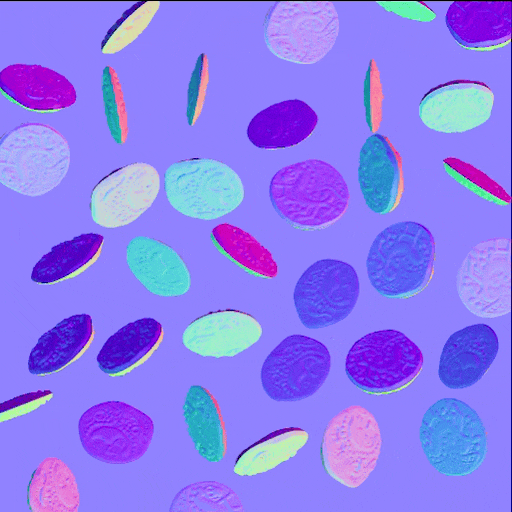

形狀濺射 v2：泊松分布
泊松分布

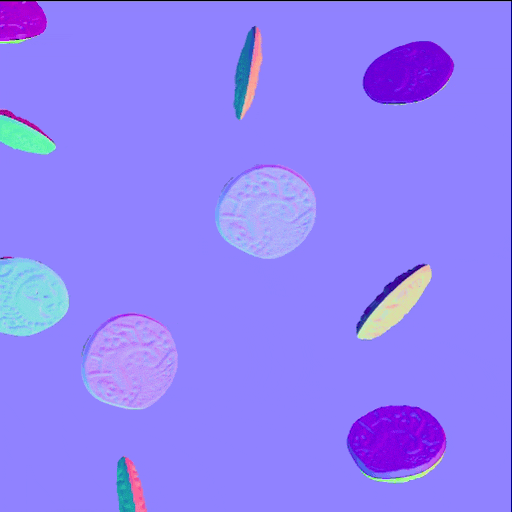

形狀濺射 v2：均勻分布
均勻分布

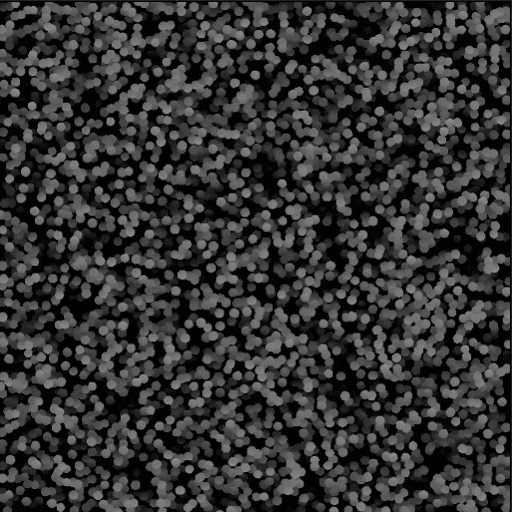

密度地圖
形狀濺射 v2：密度地圖

三維形狀

散落的形狀現在 是 3D 物件 ，可以在所有 XYZ 軸上移動、旋轉和縮放。

使用​簡單的基元，如立方體、球體和圓柱體，或​是透過​ 拉伸高度圖 或撰寫 3D SDF 形狀所形成的複雜自訂形狀。（下文會詳細說明）

這解鎖了更具動態、多樣性且整體可信度更高的分散。 現在可以透過翻轉3D形狀來重新利用它們來變化。 （我們看見你們了，環境藝術家們！）

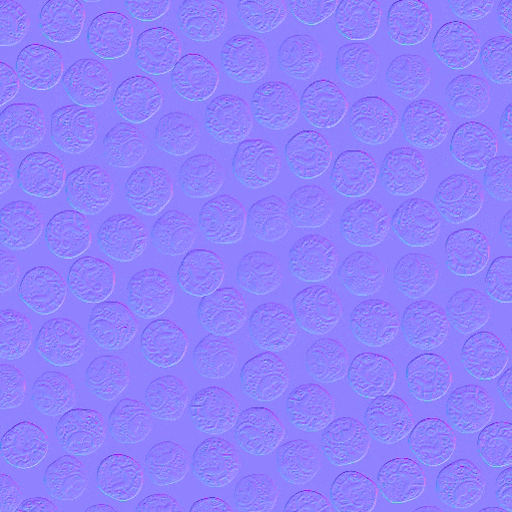

形狀濺射 v2：隨機 3D 旋轉
隨機三維旋轉

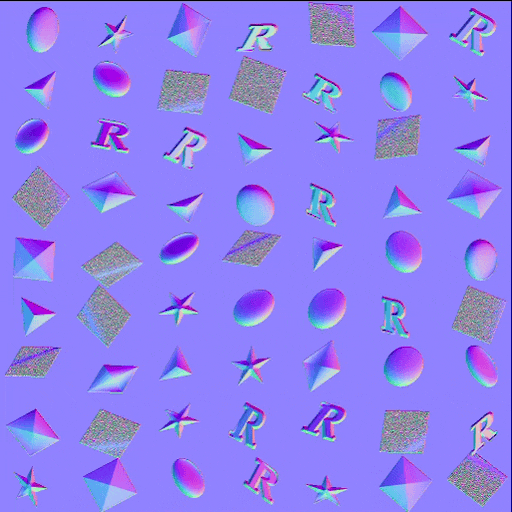

形狀濺射 v2：形狀擠出
形狀擠出

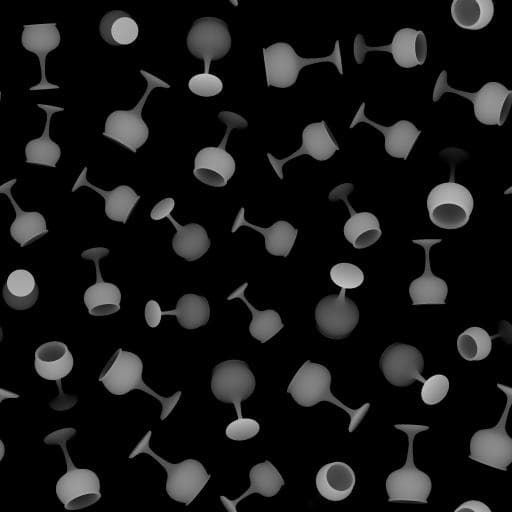

形狀濺射 v2：3D SDF 形狀
3D SDF 形狀

伴隨節點

類似於 Shape splatter v1 系列節點，Shape splatter v2 也有自己的伴侶節點群。

Shape splatter v2 映射 節點能將貼圖投影到散布的 3D 形狀上，並支援 三平面投影 及 材質 ID 來映射多個貼圖。 結果可以全域調整，或針對每個形狀調整材質偏移與色彩變化。
進階使用者同樣可以設定 由函式圖定義的自訂貼圖貼圖 。

形狀濺射 v2 到遮罩 會為特定形狀和/或材質 ID 選擇建立遮罩，讓圖中下游的形狀能更細緻地使用。

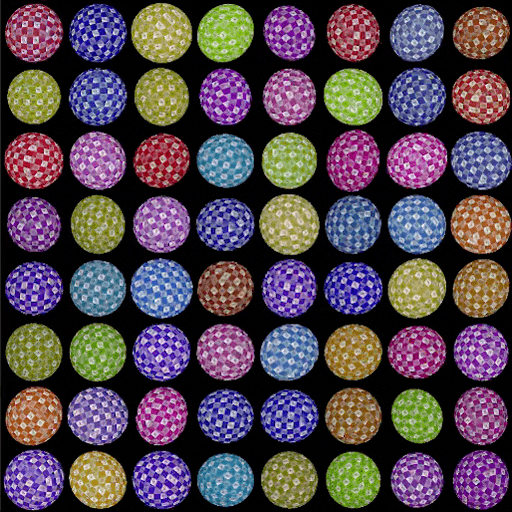

Shape splatter v2 色彩映射器：三平面映射
三平面映射

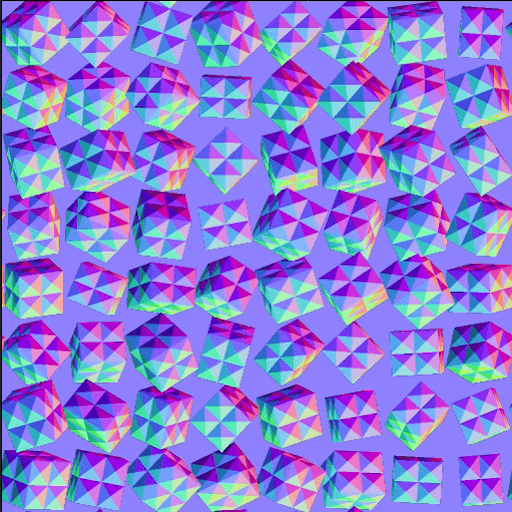

形狀濺射 v2 色彩貼圖器：法線貼圖
法線映射

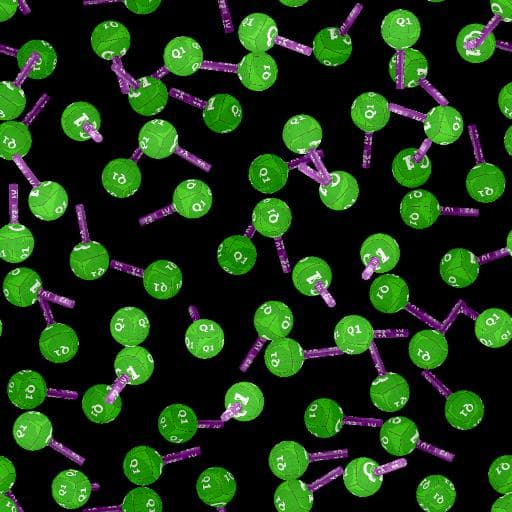

形狀濺射 v2 色彩貼圖器：從 SDF 形狀中，依材質 ID 映射
從 SDF 形狀中依材質 ID 映射

格網圖集

自訂圖案可以單獨提供給 Shape splatter v2 節點，或打包在格子圖集中，以實現更精簡且更有效率的工作流程。

由於新增了網 格圖集 節點，打包模式變得更簡單。

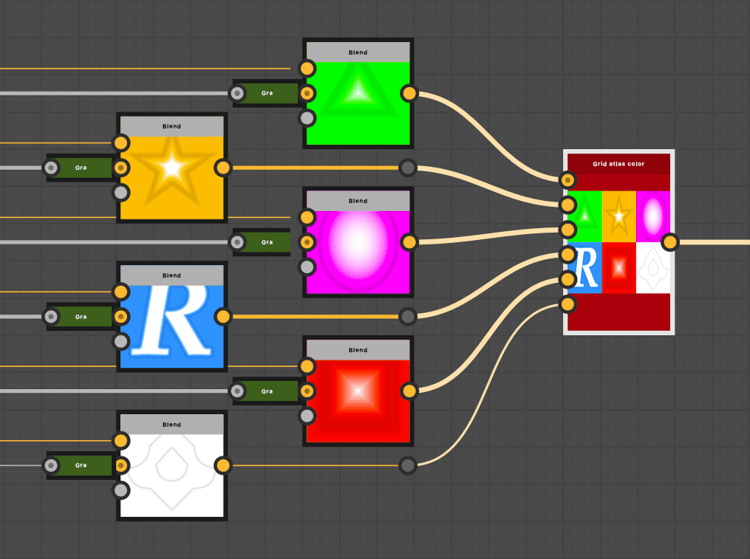

格子圖集色彩節點

材料樣本

Rusty bolts 材質範例可供跳躍 Shape splatter v2 系列節點及其功能。

圖表有組織並註解，引導你了解結構、節點設定與技巧。

它也 完全可 編輯，可以作為沙盒，讓你更實際地了解 Shape splatter v2 工具組。 你可以製作任意多的範例圖表，歡迎隨意嘗試！

3D 檢視節點的包圍框架功能，用於 SDF 功能。

3D SDF 節點（有符號距離場）

Designer 16.0 新增了一種強大的方法，利用龐大的節點目錄來產生功能圖中的三維形狀，以撰寫 SDF 函數。

有符號距離場是將空間表示為數學上定義的曲面距離。 隨著這些曲面被轉換並結合各種運算符，它們可用來定義越來越複雜的形狀。

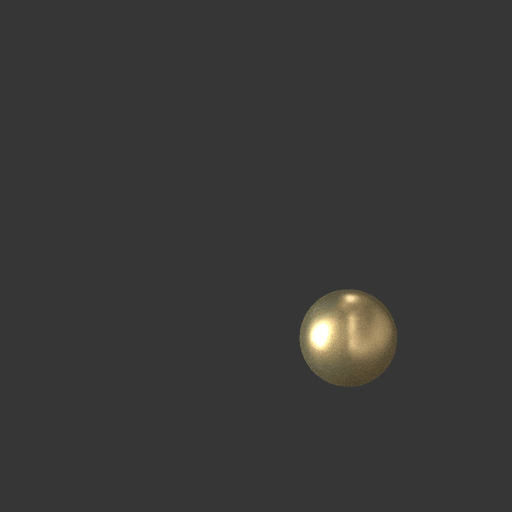

使用 SDF 函數建構形狀

撰寫 3D SDF 函式

SDF 函數包含一 組新的節點 族，分為四類：

  • 基本 元件是基本的建構，它們會產生簡單可調整的形狀，並有幾個控制點讓你依需求調整。
  • 運算符根據節點不同，以 直接或複雜的方式組合或複製形狀：從簡單的布林運算子到變形、殼層與對稱性，大幅擴展了可達成三維形狀的可能性
  • 變形 讓你能如預期般調整形狀的位置、旋轉和大小，甚至更多地調整彎曲、扭轉和伸長。
  • 材質 節點允許你設定一些基本材質屬性——例如顏色和材質 ID——這些屬性可以用來被 Shape splatter v2 系列節點用來遮罩或著色形狀。
INFO
請前往 「與 SDF 功能 合作」頁面，開始操作這些節點。

SDF 功能節點

輕量化節點搭配清晰易讀的圖示，讓打造 3D SDF 函式比你想像中還要容易，尤其是這個工具組的新成員…

3D 檢視節點

當你撰寫 3D SDF 函數時，你需要在 3D 空間中視覺化產生的形狀。 3D 檢視節點將 3D SDF 或 intersection 功能渲染為 3D 場景，具備可調整的攝影機控制、自訂環境光源及基本材質渲染支援。（色彩、粗糙與金屬感）

節點還包含詳細檢查產生形狀及除錯問題的功能：分別渲染通道（AOV）、SDF 等值線與視覺輔助工具。 (E.g. Bbox 出血色彩、網格與旋轉弧線）

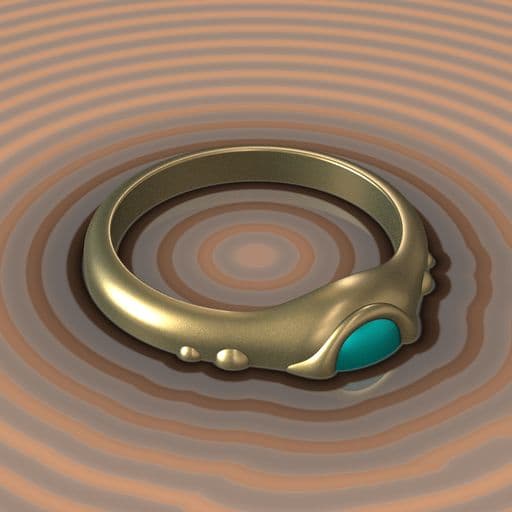

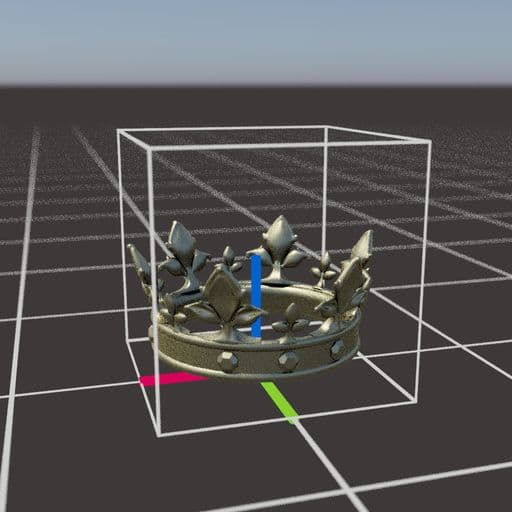

範例一
table 0-row-2 1-row-2 0-border-0 1-align-center 1-border-0 2-align-center 2-border-0 3-border-0 4-align-center 4-border-0 5-align-center 5-border-0 html-authored no-header
範例一 範例二

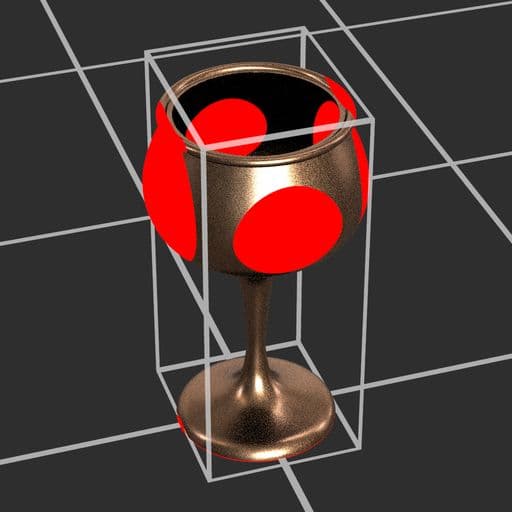

範例3 範例4

OpenPBR 支援

OpenPBR Surface 是一個表面著色模型的規範，旨在作為電腦圖形的標準，能夠準確模擬絕大多數材質。

此材質模型現已支援整個應用程式，並在我們的新渲染器（Rasterizer、GPU Pathtracer）及 OpenGL 渲染器中均 配備專用著色器 。

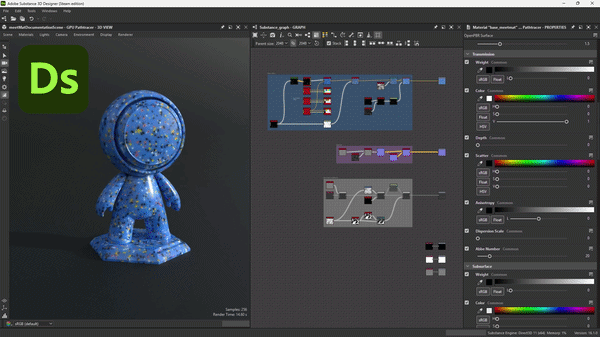

Substance 3D Designer 中的 OpenPBR 支援及與其他 DCC 的比較

開始使用這個廣泛採用的產業標準，搭配新的圖表範本，或是瀏覽基於 OpenPBR 的內建材料範例。

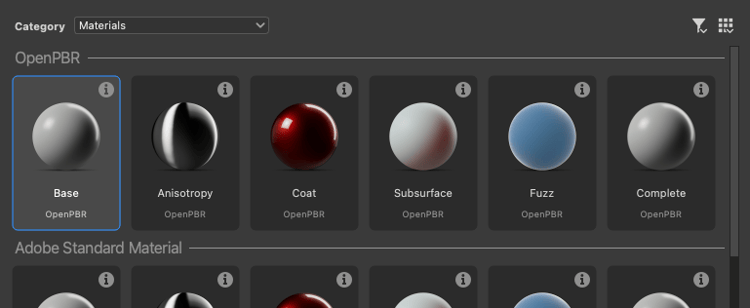

OpenPBR 範本

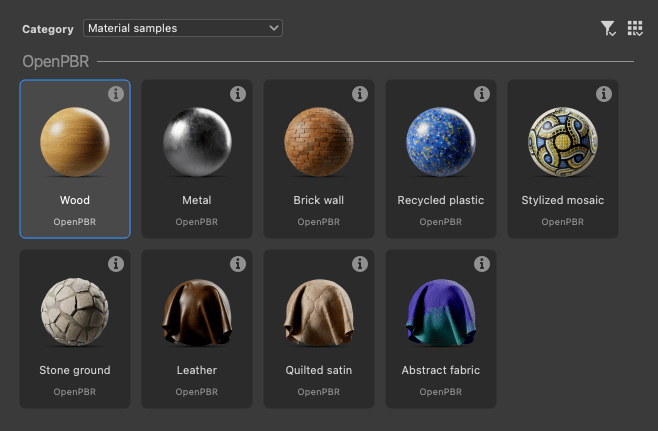

OpenPBR 材料範例

OpenPBR 著色器現為 3D View 的預設，並原生支援先前版本的圖形，透過將舊有的 PBR 使用方式與 OpenPBR 的比對。

OpenPBR 著色器支援的效果比現有著色器更多，例如薄膜和薄牆。 所有效果皆可在光柵化（Rasterizer、OpenGL）中實現，包括折射，終於如此！

同時，透過新增 Substance 圖形的「Material model」屬性 ，確保在 3D 視圖中觀看的圖形使用適合該圖材質模型的著色器，也更容易讓特定著色器的工作流程保持同步。
OpenPBR 材料範例
NOTE
該屬性也會包含在已發佈的 SBSAR 檔案中，以便整合進你的物料工作流程中。

3D 視圖中的位移控制

現在在 3D 視圖中調整位移與細分變得更快且更容易，且在 3D 視圖工具列中新增的位移彈出視窗🔗中，直接存取。

調整 高度比例、 高度等級 和 細分 值，避免在材質屬性和渲染器設定中反覆調整。

這些控制項同時適用於我們的新渲染器（Rasterizer、GPU Pathtracer）以及 OpenGL 渲染器。

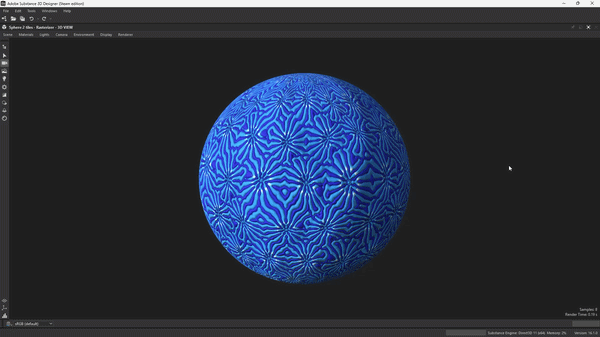

3D 視圖中的位移彈出視窗

如果場景包含多個材質，請按住 Shift 鍵先選擇你想調整的場景物件 點擊它（僅限光柵器與 GPU Pathtracer）或在場景瀏覽器中選擇。

NOTE
在 Rasterizer 和 GPU Pathtracer 中，Tessellation 是每個物件，OpenGL 則是​每個材質。

其他變動

恆定值節點

為了更方便存取 Substance 圖中的常數值，新增節點以產生每種類型的簡單值。

你可以在 函式庫的值>常數 區找到所有這些資料。

常數「浮點」節點

MDL 圖與 Iray 終止生命週期

正如您在 15.1 版本中收到的通知，MDL 圖形功能集與 Iray 渲染器現已從 Designer 中移除。
我們自家的 GPU Pathtracer 是 Designer 中高品質寫實渲染的首選渲染器。

Designer 正逐漸放棄 MDL，轉而使用 MaterialX 作為其可互換且廣泛支援材質定義的著色語言。
MaterialX 在電腦圖形產業迅速獲得重視，並可透過 USD 檔案攜帶，實現跨 DCC 與渲染器的完整場景可攜性。

NOTE
MDL 圖形與 Iray 渲染器的文件可透過其 專門的終止生命週期頁面取得。

視覺特效平台升級與 macOS 簡易版

以下函式庫已升級以符合最新的 VFX 平台標準：

  • C++ 20
  • Python 3.13
  • Qt 6.8
  • 提升 1.88
  • OpenColorIO 2.5
  • OpenSubDiv 3.7
  • OpenEXR 3.4
  • 一TBB 2022

macOS 最低支援版本的要求已更新為 macOS 14 Sonoma。

發行說明

16.0.0

（2026年4月14日發行）

新增內容

  • [內容]形狀濺射 v2 節點
  • [內容]形狀濺射 v2 映射器色彩/灰階節點
  • [內容]形狀濺射 v2 到遮罩節點
  • [內容]網格圖集節點
  • [內容] 3D 檢視節點
  • [內容] 3D SDF 運算子節點
  • [內容] 3D SDF 原始節點
  • [內容] 3D SDF 轉換節點
  • [內容] 3D SDF 材質節點
  • [內容]角度到向量節點
  • [內容]恆定值節點
  • [3D 視圖]OpenGL 渲染器的 OpenPBR 著色器
  • [3D 視圖]用於光柵化器與 GPU Pathtracer 渲染器的 OpenPBR 著色器
  • [3D 視角]位移視窗可設定高度比例、高度層級及鑲嵌
  • [3D 視角]重新組織工具列項目
  • [3D 視圖]在 3D 視圖中將 OpenPBR 設為預設材質模型
  • [3D 視圖]讓 3D 視圖考慮「材料模型」圖形屬性
  • [3D 視圖]在切換 Rasterizer/GPU Pathtracer 與 OpenGL 渲染器時，同步材質模型
  • [3D 視圖]確保材質模型在切換 3D 渲染器和材質定義變更時是持久的是同步的
  • [3D 視圖]GPU 路徑追蹤器：啟用藍噪點像素循環
  • [3D 視角]曝光環境遮蔽不透明度控制
  • [3D 視圖]將所有著色器的「平鋪」參數範圍設為 [0， 10]
  • [3D 視圖]將「焦點」動作重新命名為「框架」
  • [3D 視圖]處理取代 tessellationFactor 的新 refineLevel 參數
  • [3D 視角]新增 FPS 計數器
  • [3D 視角]將進度條移到與底部色彩空間相同的水平工具列
  • [烘焙師]在預覽中顯示所選烘焙者的 UV 效果
  • [圖表]新增「物質模型」屬性至物質圖
  • [NewGraph]在縮圖檢視中新增分隔符
  • [參數]使用「函數」編輯器定義輸入參數的預設常數值
  • [參數]將可用變數填充與節點參數的組合盒Set Is defined
  • [偏好設定]移除「3D 視圖」分頁中已過時的「去縮減因子」選項
  • [發佈]發佈對話框：將材質模型納入圖資訊中
  • [Python]新增類別 SDMaterialModelDescription 以取得材料模型的資訊
  • [Python]允許取得/設定 SDSBSCompGraph 物件的材質模型屬性
  • [Python 編輯器]字型大小增至 12
  • [範本]新增 OpenPBR 範本
  • [模板]將素材樣本轉換為 OpenPBR
  • [第三方]更新 Boost 至 1.88 版本
  • [第三方]將 C++ API 更新至 C++20
  • [第三方]NGL 更新至 1.42
  • [第三方]更新 oneTBB 至 2022.x 版本
  • [第三方]更新 OpenColorIO 至 2.5.x 版本
  • [第三方]將 OpenEXR 更新至 3.4.x 版本
  • [第三方]更新 Qt 與 QtForPython 至 6.8.x，Python 更新至 3.13.x
  • [第三方]更新TBB為oneTBB 2021.x
  • [棄用]移除 Iray 和 MDL 編輯

修正方法

  • [2D 視圖]當小工具寬度變小時，直方圖選擇範圍不會被保留
  • [3D 匯出]從 Designer 匯出的網格在 usdview 中渲染不一樣
  • [3D 視圖]將非 UDIM 的設定指派到 3D 視圖會變成單格渲染模式
  • [3D 視圖]使用 OCIO 時的壓縮結果
  • [3D 視圖]在特定場景中，對未覆寫材質套用圖形貼圖時會崩潰
  • [3D 視角]建立影格緩衝區時當機
  • [3D 視圖]Eclair GPU Pathtracer：渲染特定模型時幾何結構損壞與效能低
  • [3D 視角]特定場景的貼圖轉換錯誤
  • [3D 視角]使用固定渲染解析度時場景/選取框不一致
  • [3D 視角]渲染某些 GLTF 檔案時，漫反射色彩錯誤
  • [3D 視圖]在特定情況下切換渲染器時的隱形環境
  • [3D 視圖]有些 .fbx 檔案匯入時，材質無法正確偵測
  • [3D 視角]覆蓋材質超過一次會將平鋪重置為 1
  • [3D 視圖]「UVs」類別中的屬性不會儲存到 SBSSCN 檔案中
  • [3D 視圖]「從單一輸出圖中重置並檢視 3D 視圖輸出」不會重置材料
  • [3D 視圖]「儲存渲染」：編輯後的影像格式未被保留
  • [3D 視圖]AMD顯示卡上的選擇無法運作
  • [3D 視圖]自包含的 3D 場景在磁碟上修改時不會被重新整理
  • [3D 視角]某些色彩材質屬性在覆寫時無法正確管理色彩
  • [3D 視角]UDIM 材質未正確套用於特定網格
  • [3D 視角]使用 MaterialX 材質的 USD 場景不再正確渲染
  • [貝克]與一些網格碰撞
  • [Bakers]材質傳輸：bkBufferViewCopy 當機
  • [Cooker]無限迴圈在 While 迴圈節點，發生在一個可以避免的情況下
  • [引擎]關閉應用程式時停止物質引擎
  • [一般]避免在退出應用程式時隨機當機（僅限 Windows）
  • [圖]函數圖：型別傳播在某些情況下無法正常運作
  • [圖]當影像輸入節點被重新命名時，圖連結會被刪除
  • [圖表]連結與釘選有時會顯示瑕疵
  • [偏好設定]「視窗縮放」是反轉的
  • [屬性]在修改圖輸入調整時，顯示實例參數時會當機
  • [Python]無法匯入 PySide6 模組（可能與現有 PySide6 安裝衝突）
  • [Python]現有的 PySide 與 Shiboken 模組與 Designer 的模組衝突
  • [使用者介面]滑鼠懸浮樣式在特定情況下會消失在按鈕上（僅限 Windows）
  • [使用者介面]點擊下拉按鈕時，懸浮樣式不會顯示（僅限 macOS）
  • [使用者介面]「？」工具提示中的「了解更多」按鈕在提示視窗範圍外時無法使用（僅限 Windows）

已知問題

  • [圖表]OpenPBR 圖產生的圖示並不準確
  • [3D 視圖]帶有動畫圖元的場景未獲得適當支援
  • [3D 視圖]並非所有 AMD 顯示卡都支援 Pathtracer
