Herança em gráficos do Substance
Esta página descreve como a herança é aplicada em gráficos de Substance no Substance 3D Designer e o impacto que ela tem na saída do gráfico.
Visão geral
Todos os nós em um gráfico de Substance podem herdar o valor de alguns parâmetros de uma origem. Herança significa que a alteração do valor na origem executará essa alteração em todos os nós que herdam dele. Este é um dos conceitos fundamentais que sustentam o poder da Substance 3D Designer na geração de ativos paramétricos.
Métodos de herança
Absoluto
Sem herança, o valor é definido arbitrária e localmente para o parâmetro
Relativo à entrada
O valor é herdado dos dados conectados à Entrada primária do nó
Relativo ao pai
O valor é herdado do pai do nó ou gráfico
Os métodos de herança são aplicados aos parâmetros base de um nó, que é o conjunto de parâmetros comuns que todos os nós têm que controlam aspectos fundamentais de seu comportamento. Esses parâmetros incluem:
- Tamanho da saída
- Formato de saída (por exemplo, profundidade de bits)
- Tamanho de pixel
- Proporção de pixels
- Modo de divisão em blocos gráficos
- Propagação Aleatória
Isso deve permitir que você aprecie como as alterações no nó um podem afetar a resolução, a precisão e o comportamento de divisão em blocos gráficos de todos os nós downstream dele.
Por exemplo, dois nós Perlin noise em um mesmo gráfico são representações de um gráfico de origem igual (
perlin_noise em noise_perlin_noise.sbs) com seus próprios conjuntos de valores de parâmetro.
Distribuição aleatória: use o botão
Fazendo alterações
Alterando métodos de herança

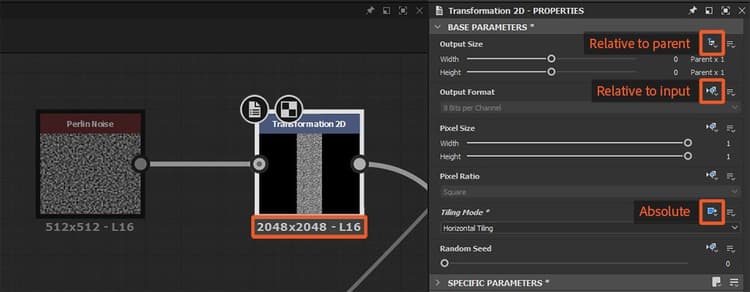

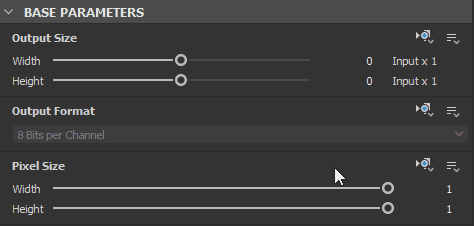

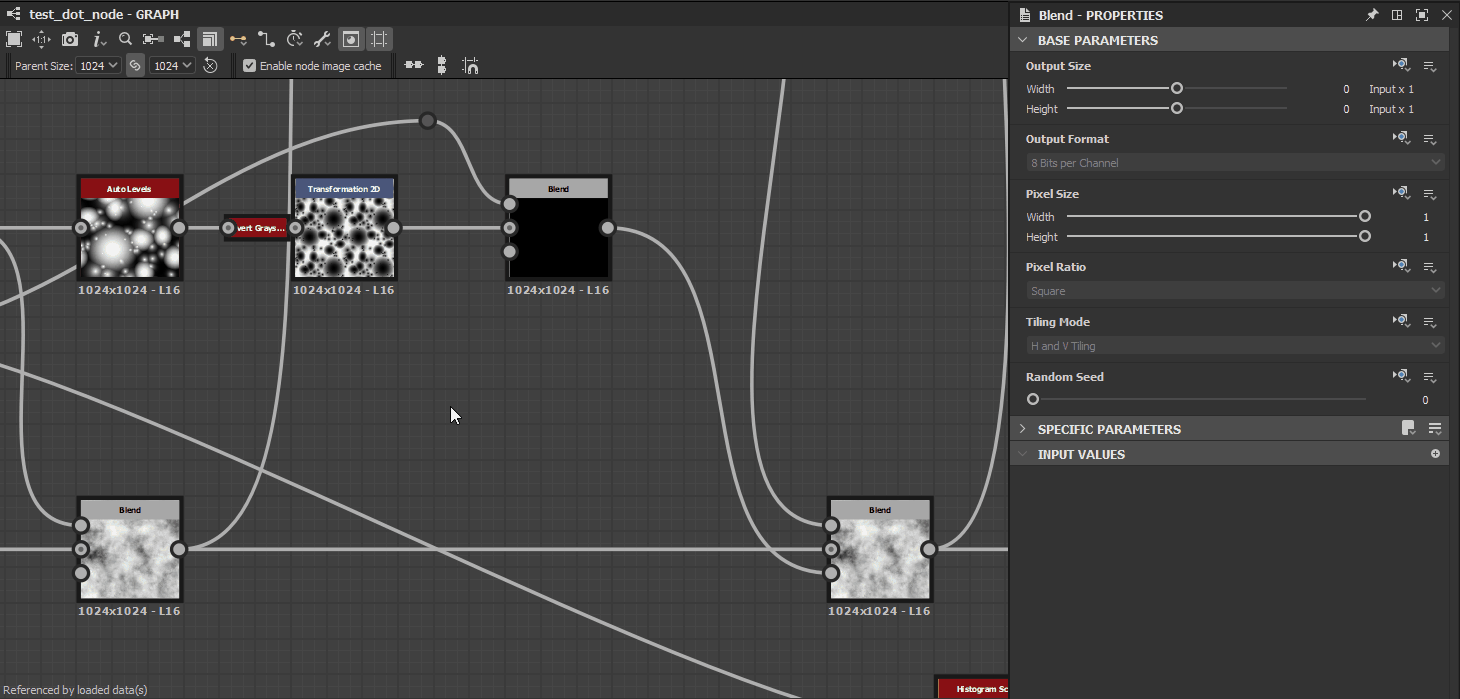

No painel Propriedades, todos os parâmetros listados na seção Parâmetros base das propriedades de um nó têm um botão suspenso (ícone) Definir método de herança oposto ao seu rótulo.
Este botão permite-lhe selecionar o método de herança que deverá ser usado para um parâmetro.
Na maioria dos casos, os parâmetros Base de um nó são definidos como Relativo à entrada, para aproveitar o comportamento processual de encadear nós juntos, enquanto os parâmetros Base de um gráfico são definidos como Relativo ao pai, para que os parâmetros globais possam se adaptar ao contexto em que o gráfico é usado.
AJUSTES DE VALORES HERDADOS
Alguns parâmetros Base, como Tamanho de Saída, Tamanho de Pixel ou Distribuição Aleatória, podem ser alterados relativamente ao valor herdado.

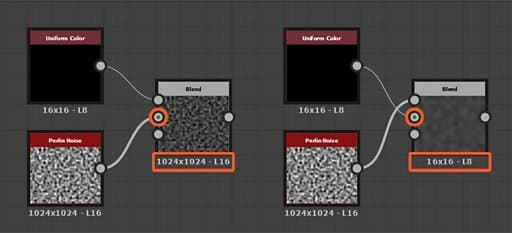

Por exemplo, quando o parâmetro Tamanho de Saída usa um método de herança Relativo a…, um valor ou (1, -1) significa uma potência de duas resoluções acima do valor herdado para X e uma potência de duas resoluções abaixo do valor herdado para Y, como:
- Valor herdado:
(9, 9)que é2^9, 2^9 = 512, 512 - Valor relativo:
(1, -1)que é2^(9+1), 2^(9-1) = 256, 1024
Se uma função for aplicada a um parâmetro Base, o resultado da função também será interpretado usando o método de herança do parâmetro.
Mantendo o exemplo de Tamanho de Saída em mente, uma função que visa aumentar a resolução herdada duas vezes em X e Y deve gerar o valor (2, 2) Integer2.
Parentalidade para nós e gráficos
Ao usar o método de herança Relativo ao pai, você deve entender o que é exatamente esse pai em um contexto específico.
O pai de um nó é o gráfico em que ele existe.
O pai de um gráfico é o contexto em que ele existe:
- Se esse gráfico for um subgráfico instanciado em outro gráfico host como um nó de instância, o pai do subgráfico será o nó de instância. O pai desse nó de instância é o gráfico de host.
- Se esse gráfico é um gráfico raiz, o pai é o aplicativo em si e qualquer valor que o aplicativo tenha definido para um determinado parâmetro. Por exemplo, os gráficos herdarão do conjunto de parâmetros Tamanho pai na barra de ferramentas da exibição Gráfico.
Embora isso seja desejável para nós Bitmap ou fins de otimização, por exemplo, recomendamos enfaticamente o uso de métodos de herança Relativo a… ao trabalhar em gráficos de Substance, a menos que haja uma finalidade clara e deliberada ao fazer o contrário.
EDIÇÃO DO CONTEXTO INTERNO
Ao usar a edição no contexto em um nó de instância de gráfico, o pai do gráfico é o nó de instância. Nesse caso, a configuração Tamanho Pai na barra de ferramentas da exibição de gráfico está desabilitada, pois o gráfico herda os parâmetros base do nó da instância.
Esta característica é o ponto da edição do contexto e deve ser fatorada ao definir o método de herança e avaliar os valores atuais dos parâmetros Base de qualquer nó.
Herança com várias entradas
Quando um gráfico tem várias entradas, cada entrada pode herdar de seus dados de entrada discretos ou do gráfico, dependendo de seu método de herança:
Relativo à entrada
A entrada herda de seus dados de entrada discretos, independentemente dos parâmetros Base do gráfico. Isso é muito útil para controlar dados por entrada.
Relativo ao pai
A entrada é herdada do gráfico e os dados recebidos são adaptados de acordo.

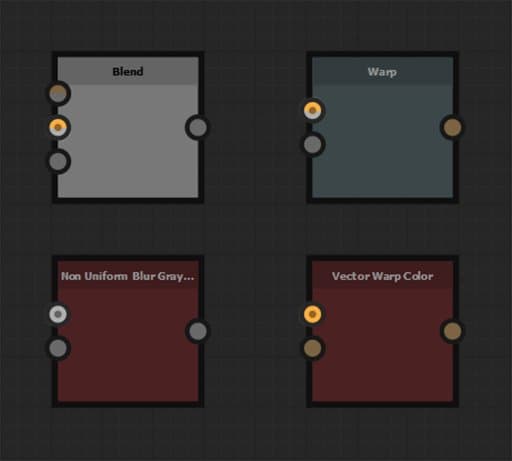

Entrada primária
| table 0-row-3 0-border-0 1-border-0 2-border-0 3-border-0 html-authored no-header | ||
|---|---|---|
|
|
|
Uma das entradas pode ser definida como a Entrada primária do gráfico, clicando em RMB nesse nó de Entrada e selecionando a opção Definir como Entrada Primária no menu contextual.
Quando o gráfico é instanciado em outro gráfico como um nó de instância, todos os parâmetros Base do nó de instância que estão definidos como Relativo à entrada herdarão os dados conectados a essa entrada. A entrada Primária de um nó de instância pode ser identificada pelo pequeno ponto escuro em seu conector.
As outras entradas definidas como Relativo ao pai herdarão os mesmos valores de parâmetros Base, pois herdam do gráfico que herda do nó da instância*, que herda da entrada Primária.
*: Isso é verdadeiro porque o gráfico usa o método de herança* Relativo ao pai*.
Exemplos
Aqui estão alguns exemplos que abrangem diferentes casos de herança e a interação dos métodos de herança definidos nos seguintes atores, de cima para baixo:
- Aplicativo
- Gráfico de host
- Nó da instância no gráfico do host
- Subgráfico - ou seja, o gráfico referenciado pelo nó da instância
- Nós no subgráfico
O método de herança definido para um ator é exibido em laranja logo acima dele. O fluxo de herança para sua origem é exibido com linhas laranjas.
As letras representam conjuntos separados de parâmetros Base e devem ajudar a seguir quais dados são herdados por qual ator.

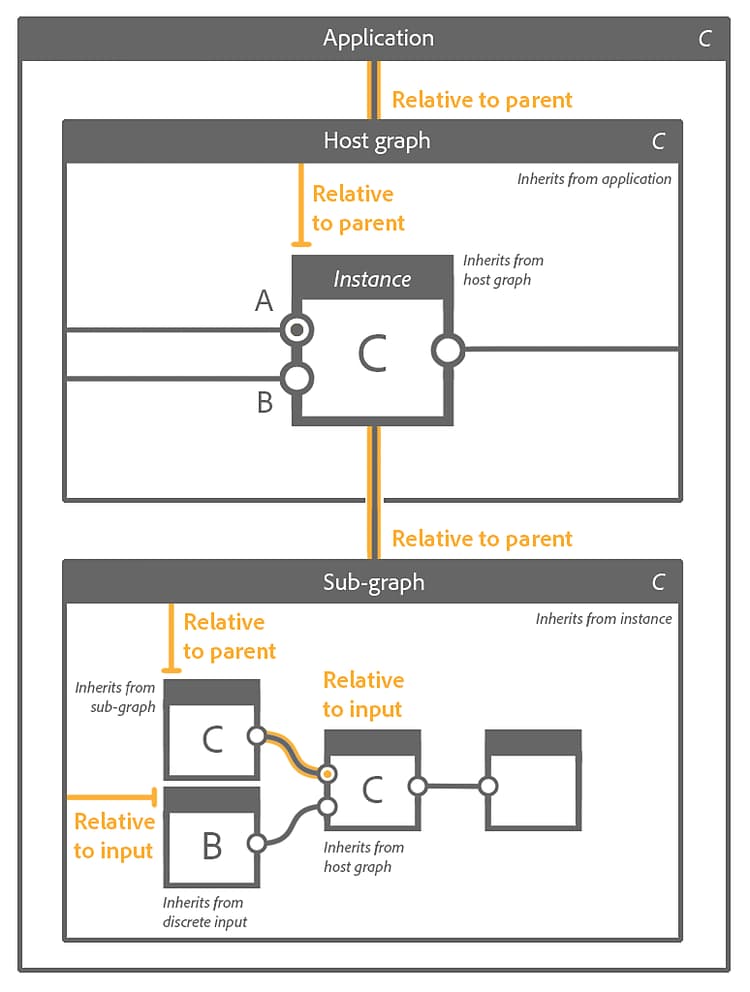

Exemplo A

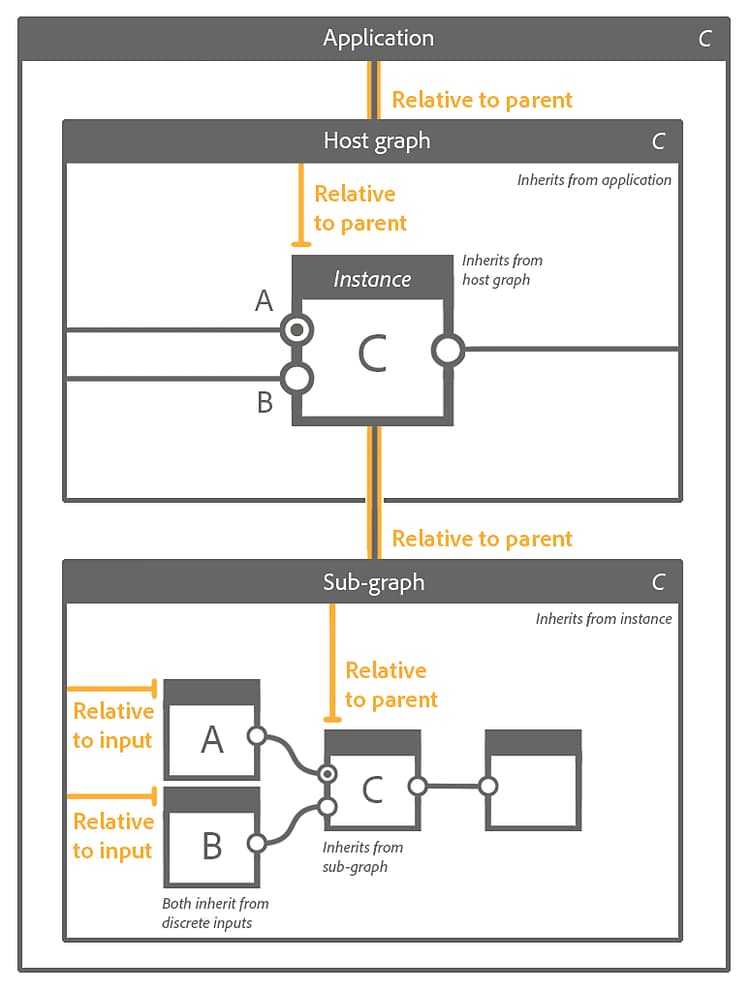

Exemplo B

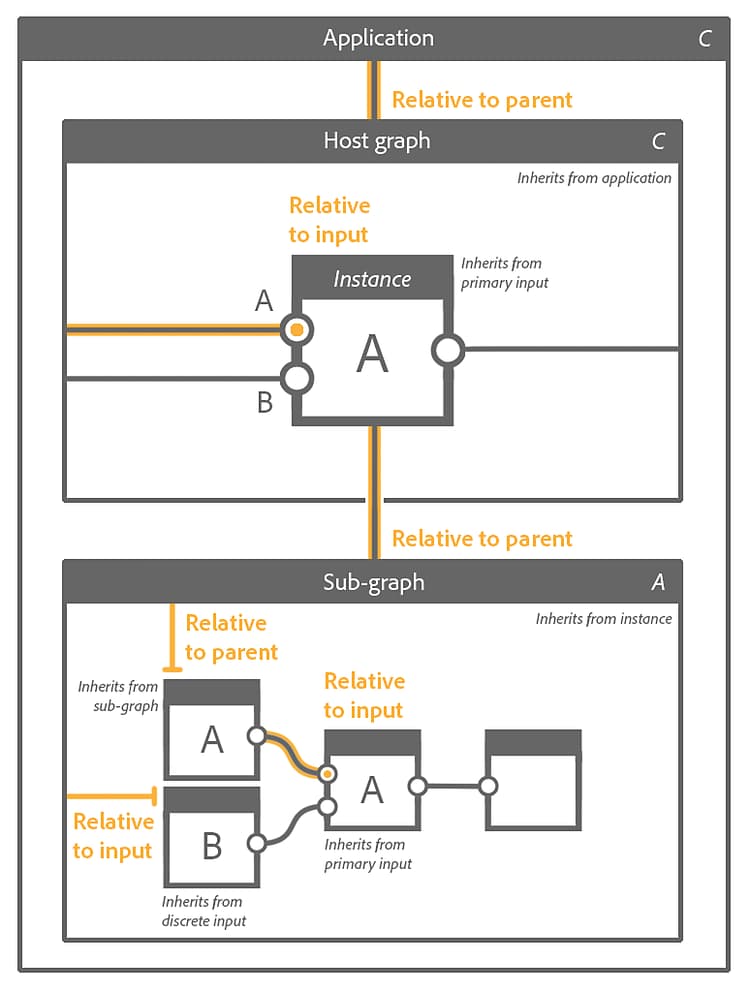

Exemplo C

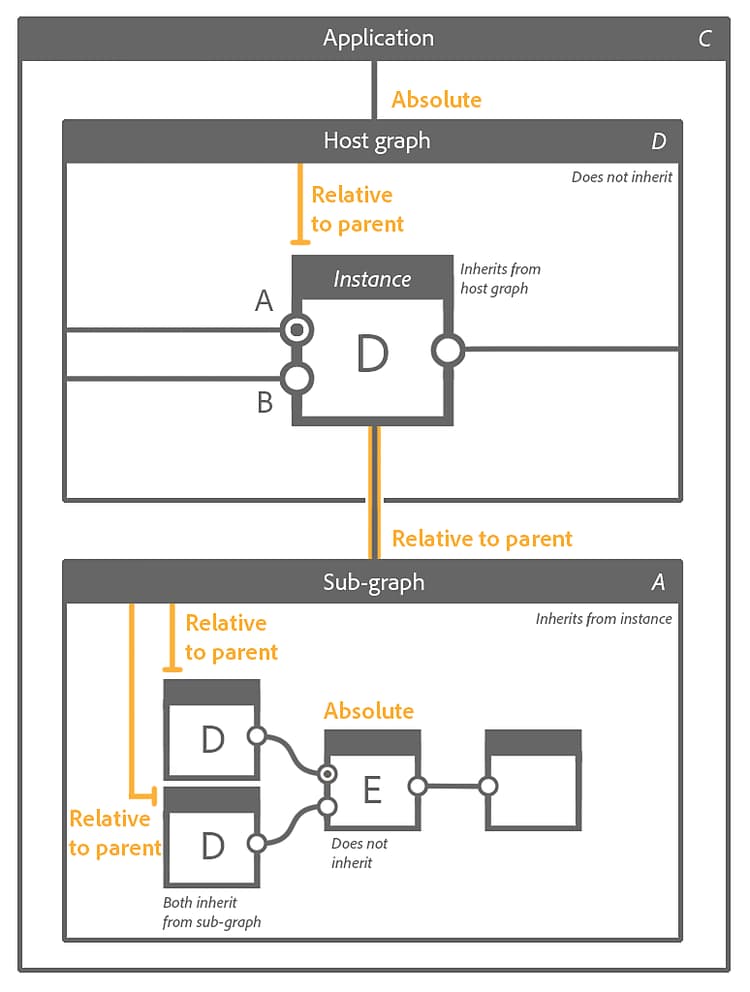

Exemplo D
Solução de problemas de herança
À medida que você cria seu gráfico e aumenta sua complexidade, pode se deparar com resultados inesperados causados pela herança. Se a saída de um nó tiver uma resolução ou precisão incorreta (por exemplo, profundidade de bits), você deve ir para cima na cadeia de herança para localizar de onde esses valores vêm.
Um bom ponto de partida é verificar os dados exibidos logo abaixo de um nó: são a resolução, o formato de cores e a precisão da saída da imagem pela primeira saída do nó. Embora a compreensão da solução seja direta, vale a pena detalhar o segundo dado:
-
O prefixo de letra refere-se ao formato de cor da imagem:
- L: luminância (isto é, escala de cinza)
- C: Cor
-
O número refere-se à profundidade de bits da imagem, da mais baixa para a mais alta precisão:
- 8: inteiro de 8 bits (256 etapas em 0-1)
- 16: inteiro de 16 bits (65 536 etapas em 0-1)
- 16F: ponto flutuante de 16 bits (valores de baixa precisão além de 0-1, incluindo negativos)
- 32F: ponto flutuante de 32 bits (valores de alta precisão além de 0-1, incluindo negativos)
Se o nó tiver mais de uma saída, você poderá verificar sua resolução e precisão de duas maneiras fáceis:
- Clique duas vezes em LMB no conector de saída para exibir a imagem no Visualização 2D e verifique as informações da imagem exibidas no canto inferior esquerdo do visor da Visualização 2D
- Crie um nó Níveis ou Transformação 2D e conecte sua entrada à saída que você deseja verificar. O nó herdará da saída por padrão, e você poderá verificar os valores abaixo do nó.
Agora você pode subir a cadeia de nós no gráfico e tentar localizar o primeiro nó onde os valores inesperados aparecem. Verifique o método de herança de seus parâmetros Base.
Se nada estiver errado e o nó for um nó de instância, você precisará ir mais fundo e abrir o gráfico referenciado por esse nó de instância. Repita o processo a partir dos nós de saída do gráfico e subindo.
UM EXEMPLO COMUM
Em particular, o conceito de Entrada primária é facilmente ignorado e pode resultar em problemas de herança.
O nó Combinar é muito susceptível a isso, pois é usado com muita frequência. Sua entrada Background é sua entrada Primária.
Você precisa prestar atenção à ordem na qual mescla as duas entradas: a entrada cuja resolução e precisão deseja manter no gráfico deve ser conectada à entrada de Plano de fundo, se o modo de mesclagem necessário tornar possível. Caso contrário, talvez seja necessário ajustar os parâmetros Base do nó do Combinar e o método de herança para compensar.
