Gráficos do Substance
gráficos de Substance são o tipo principal de gráfico criado no Substance 3D Designer. A finalidade é gerar e processar dados de imagem 2D que não estejam restritos a uma resolução, cor ou forma definidas. Eles são feitos com ferramentas extremamente versáteis de processamento de imagens e geração, não apenas resultados estáticos e predefinidos.
Os resultados podem estar na forma de um padrão simples em preto e branco, um filtro que roda apenas em outras imagens e não gera conteúdo por si só, ou mesmo um material de procedimento completo com vários canais.
gráficos de Substance sãoo tipo de gráfico mais amplamente suportado e podem ser exportados e usados em uma infinidade de fluxos de trabalho diferentes.
Exemplos
Abaixo você pode encontrar alguns exemplos típicos de casos de uso comuns.

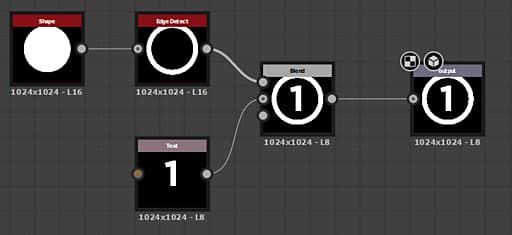

Uma forma de máscara simples para um decalque é criada gerandoum pedaço de texto e uma forma de disco, extraindo a borda do disco e finalmente mesclando-os antes de defini-los como saída final 9}.
O Texto com o número, ou o thickness da aresta, pode ser exposto externamente para tornar este um gráfico mais dinâmico.

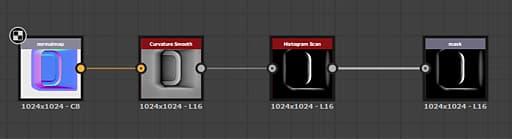

Um gráfico de filtro obtém uma mapa normal como entrada (com uma visualização personalizada), converte-a em curvatura e depois ajusta o contraste para criar uma máscara de bordas convexas como saída final.
Os valores de contraste definidos no Histograma podem ser expostos, tornando-o um filtro simples, mas útil, em combinação com o slot de entrada dinâmico.

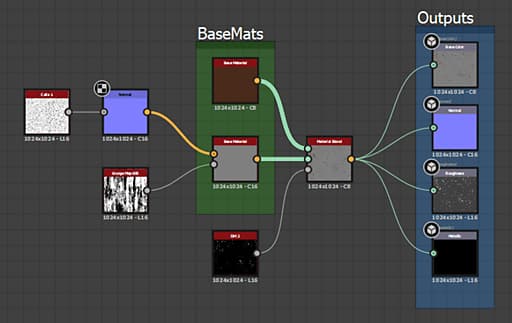

Um gráfico mais complicadomescla dois Materiais de base. Um Material de base é mantido simples, o outro usa algumas entradas personalizadas para adicionar interesse. Uma máscara é usada para determinar qual dos dois materiais aparece onde antes de ser definido como saídas finais.
Este exemplo usa os Modos de Criação de Link para simplificar usando vários links.
