Transformação 2D

Última atualização: 17 de setembro de 2026

Nó atômico: Transformação 2D {width="100%"}

Entrada: Nós Atômicos

Aplica uma matriz de transformação 2D a uma imagem: translação, rotação, escala, simetria e distorção.

É bastante semelhante a Transformar (Ctrl-T) no Photoshop ou usar o manipulador de mapeamento 2D no Substance 3D Painter.

Este é um nó extremamente útil e amplamente aplicado, ele permite aumentar a divisão em blocos gráficos, remover divisão em blocos gráficos, colocar uma imagem em uma posição específica, esticar ou esmagar uma entrada, etc.

No entanto, ela não pode ser uma combinação perfeita para determinados aplicativos, portanto, os seguintes nós podem ser de interesse: Transformação segura, Transformação não quadrada, Transformação quádrupla e Transformação trappezoide.

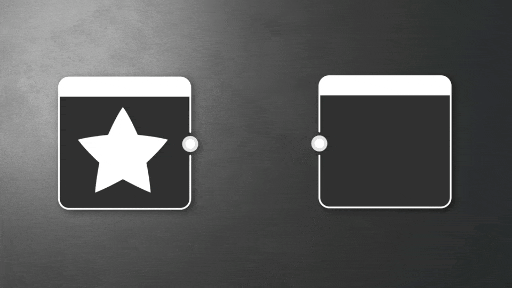

TIP

Desabilitando divisão em blocos gráficos

Defina o método de herança do 'Modo de divisão em blocos gráficos' parâmetro base como 'Absoluto', que permite definir o valor do parâmetro como 'Sem divisão em blocos gráficos':

NOTE

Os valores de dimensionamento e rotação nas propriedades do nó são relativos à transformação atual e não são aplicados à Exibição 2D até que você clique no botão 'Aplicar'.

Parâmetros

Matriz de transformação Flutuante4

Abra a matriz de transformação subjacente para edição direta. Permite alterar a rotação e o dimensionamento. Também pode ser ajustado pelo cursor na visualização 2D. Aviso: eles não se correlacionam diretamente com a exibição e são ajustes relativos que podem ser aplicados em etapas.

Deslocamento Flutuante2

Define o deslocamento 2D da imagem. Permite que você altere a posição ou o deslocamento Também pode ser ajustado através do cursor na visualização 2D. Relaciona-se diretamente com a saída de visualização 2D.

Modo de mapa de mipmap Inteiro

Permite alternar para um nível mipmap manual, que reduz artefatos em uma imagem usando filtragem de textura.

Nível do mipmap Inteiro

Define o nível mipmap a ser usado. Disponível quando o ‘Modo de mapa de mipmap’ estiver definido como ‘Manual’

Cor fosca Flutuante4

A cor usada como plano de fundo quando a divisão em blocos gráficos da transformação está desativada. Ou seja, define a cor usada quando a entrada transformada não cobre uma área da saída. Pode ser tornado transparente ao trabalhar com cores RGBA.

Filtragem Inteiro

Define o método de redução da resolução usado. Não funciona muito bem com a redução de Nível do mipmap.

Conectores de entrada

Entrada Tons de Cinza/Cor PRIMÁRIO

A imagem a ser transformada.

Exemplos

Em breve.
