3D 보기 문제

이 페이지에는 Substance 3D Designer의 3D 보기와 관련된 기술적 문제가 나열되어 있으며 각각에 대한 문제 해결 단계를 제공합니다.

낮은 성능: 추가 설치형 GPU가 사용되지 않음

문제

Substance 3D Designer은 시스템의 추가 설치형 GPU(dGPU)를 사용하지 않으며, 대신 통합 GPU(iGPU)를 사용합니다. 이렇게 하면 그래프 및/또는 3D 보기를 렌더링할 때 성능이 저하됩니다.

권장 단계

스위처블 그래픽이 있는 시스템은 GPU 제조업체에 따라 전용 소프트웨어의 특정 응용 프로그램​에 사용해야 하는 dGPU​을(를) 강제 실행할 수 있습니다.

예를 들어 Nvidia dGPU를 사용하는 사용자는 다음을 수행할 수 있습니다.

낮은 성능: 높은 폴리 메시에서 변위

문제

새로운 3D 렌더러(래스터라이저 및 GPU 패스트레이서)를 사용할 경우 높은 폴리 메시에서 변위를 사용할 때 3D 보기의 성능이 저하될 수 있습니다.

권장 단계

3D 뷰에서 사용할 수 있는 테셀레이션 기술은 메시를 세분화하여 변위 사용 시 더 많은 세부 사항을 제공하는 기술로, 실제로 적용되는 테셀레이션에 관계없이 실행되는 준비 단계를 포함합니다.
이 섹션의 팁은 장면에서 Mesh 개체당 쪽맞춤 프로세스를 비활성화하여 성능 문제를 해결합니다.

3D 개체가 평평합니다

문제

한 세션에서 세부 볼륨을 특색있게 지정한 3D 개체는 다음 세션에서 평평하게 되지만 그래프는 변경되지 않았으며 Height 맵은 동일한 데이터를 전달합니다.

권장 단계

Height 맵에 따른 3D 개체의 변형 효과는 테셀레이션 변위​이라는 기법을 사용하여 수행된다. 이 기술은 다음 두 단계로 이루어집니다.

변위 방향​이(가) 알려져 있습니다. 일반 벡터의 방향입니다.
정점이 이동하는 변위 거리​는 다음과 같이 계산됩니다. Distance = Height scale * Height map. Height 맵에 변경되지 않은​이(가) 있으므로 Height 비율​이 남습니다.

기본 Height 배율 값은 1.0​이며, 3D 보기에 표시된 메시 및 여기에 적용된 Height 맵에 따라 표시되지 않는 변위 효과가 나타날 수 있습니다.

이 값은 다음과 같은 방법으로 수정할 수 있습니다.

3D 보기가 완전히 검정색임

문제

버전 15.0.0 이상에서 3D 보기의 뷰포트는 평평한 검정색입니다. 일부 텍스트 오버레이(예: 샘플 및 렌더링 시간)가 표시되지만 3D 장면이 표시되지 않습니다.

권장 단계

버전 15.1 이상

새 3D 렌더러는 버전 15.1에서 업그레이드되었으며 최신 GPU 드라이버가 필요합니다. 시스템의 GPU 드라이버를 최신 버전으로 업데이트하십시오.

다음 위치에서 드라이버를 찾을 수 있습니다. NVIDIA | AMD | 인텔

버전 15.0 이상

Designer 15.0.0에서는 최신 기술을 사용하므로 이전 GPU에서 지원하지 않는 새로운 사내 3D 렌더러를 도입했습니다.

지원되는 GPU에는 Designer의 시스템 요구 사항에 따라 NVIDIA RTX 20 시리즈(튜링) 이상이 포함됩니다.

[프로젝트 설정]의 새 옵션을 사용하여 기본적으로 OpenGL 렌더러를 계속 사용할 수 있습니다.

이제 모든 새 3D 보기는 기본적으로 OpenGL 렌더러를 사용하며 이를 통해 이전과 같이 계속 작업할 수 있습니다.

‘렌더러가 지원되지 않음’ 메시지가 표시됩니다.

문제

버전 15.0.0 이상에서는 새 3D 렌더러(래스터라이저, GPU 패스파래서)를 사용할 때 뷰포트의 오른쪽 하단에 ‘렌더러 지원 안 됨’ 메시지가 표시됩니다. 3D 장면이 표시되지 않습니다.

권장 단계

Designer 15.0.0에서는 최신 기술을 사용하므로 이전 GPU에서 지원하지 않는 새로운 사내 3D 렌더러를 도입했습니다.

지원되는 GPU에는 Designer의 시스템 요구 사항에 따라 NVIDIA RTX 20 시리즈(튜링) 이상이 포함됩니다.

기본 설정에서 ‘기본 렌더러’ 옵션이 프로젝트 설정에서 '기본(미리 정의된 렌더러)'으로 설정되어 있으면 3D 보기가 자동으로 OpenGL 렌더러로 돌아갑니다.

다음 단계에 따라 해당 옵션을 찾아 조정할 수 있습니다.

3D 개체가 완전히 매끄럽게 보임

문제

Height 출력에 보낸 데이터를 작업한 후 개체에 일부 볼륨이 있는 것처럼 보이지만 음영에서 Height 정보를 무시한 것처럼 완전히 부드럽게 보입니다.

권장 단계

Height 데이터가 표준 출력에 연결된 표준으로 변환​되었는지 확인하십시오.

테셀레이션 변위 기법을 사용하는 경우(위의 “3D 개체가 평평함” 참조) - 개체가 Height 데이터를 따르도록 변형​할 수 있지만 표준​이 Height 데이터를 고려하여 수정될 때까지 표면은 빛에 다르게 반응하지 않습니다.

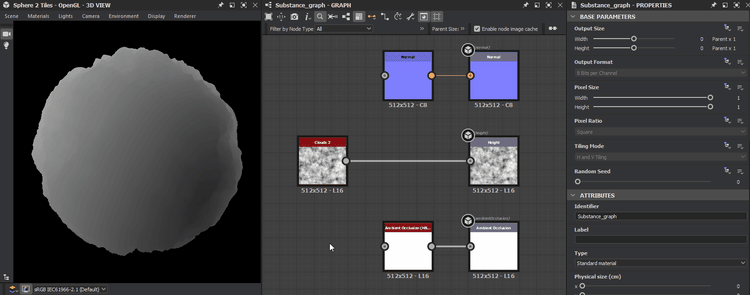

해결 방법은 매우 간단합니다. Height 출력으로 이어지는 스트림의 마지막 노드를 표준 노드에 연결합니다. 작업 중인 자료에 따라 해당 노드의 강도 매개 변수를 조정하고 일반 노드를 일반 출력에 연결합니다.

{width="256px"}

렌더링이 흐림/픽셀화됨

문제

시스템에서 디스플레이 비율​을 사용하면 렌더링된 이미지가 흐릿하거나 픽셀화되어 보입니다.

권장 단계

기본적으로 Designer은 크기 조절 디스플레이 해상도를 사용하여 3D 보기의 렌더링 해상도를 정의합니다. 선명한 렌더링에 기본 디스플레이 해상도가 대신 사용되도록 변경할 수 있습니다.

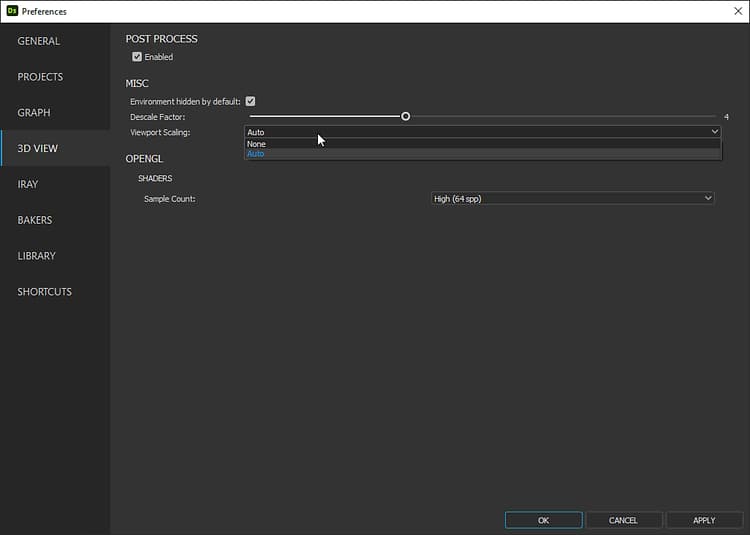

편집 메뉴를 열고 기본 설정… 옵션을 선택합니다. 환경 설정 창에서 3D 보기 섹션을 열고 뷰포트 크기 조절 매개 변수를 없음​으로 설정합니다.

{width="256px"}

‘테셀레이션 요소’ 속성을 찾을 수 없습니다.

문제

Designer을 버전 15.0.0으로 업그레이드한 후 재질 속성에서 이전의 ‘테셀레이션 요소’ 매개 변수를 찾을 수 없습니다.

권장 단계

새 렌더러(래스터화 및 GPU 패스트레이서)를 사용할 때 '테셀레이션 요소’가 이러한 렌더러의 속성에서 발견되었습니다. 3D 보기에서 렌더러 > 설정 편집으로 이동합니다. 등록 정보가 등록 정보 도크에 나열됩니다.

3D 개체가 이상하게 보임: 해당 음영이 조명에 맞지 않습니다.

문제

물체의 음영은 법선, 접선, 이항 벡터에 의존한다. 해당 좌표는 [-1, 1] 범위를 사용하는 반면 노멀 맵은 대부분의 경우 [0, 1] 범위를 사용합니다. 값을 다른 값에 맞추려면 편의와 비율을 적용해야 합니다. value * scale + bias.

예를 들어, 소수 자릿수 2와 -1은 x 값을 [0, 1]에서 [-1, 1](으)로 조정하므로 x * 2 - 1이(가) 됩니다.

Designer은 3D 메시로 지정되지 않는 한 일반 비율 및 편향을 적용하지 않습니다. 해당 정보가 없는 경우 해당 자료를 재정의할 때 콘솔에 경고가 발생합니다.

[SceneGraph]No 'scale' or 'bias' defined on the UsdUVTexture shader '/root/material/<materialName>' (the rendering may be incorrect)

권장 단계

조금 전에 USD 형식으로 내보낸 장면의 경우: 필요한 데이터가 포함된 최신 USD 버전을 사용하여 장면을 다시 내보냅니다. 장면 내보내기에 사용되는 소프트웨어에 따라 달라지는 일반 비율 및 편중과 관련된 속성에 유의하십시오.

재질 재정의를 수행하면 Designer은 메시를 처리하고 표준, 접선 및 이항식과 관련된 누락된 데이터를 계산합니다. Designer의 기본 비율과 편향이 메시에 필요한 비율과 일치하면 메시 재정의 시 메시가 올바르게 표시됩니다.

3D 보기 시작 시 충돌

문제

Designer은 3D 보기 시작 시, 프로젝트 생성 시, 프로젝트 로드 시 또는 수동으로 3D 보기 시작 시 충돌을 진행합니다.

권장 단계

먼저 시스템이 Designer 시스템 요구 사항을 충족하는지 확인하십시오.

그런 다음 그래픽 드라이버를 업데이트합니다. 다음 링크를 통해 GPU용 최신 드라이버를 찾을 수 있습니다. NVIDIA | AMD | 인텔

시스템에 통합 GPU(iGPU)와 개별 GPU(dGPU)가 모두 포함된 경우 둘 다 드라이버를 업데이트​해야 합니다!

그런 다음 3D 그래픽 프로세스에서 데이터를 주입하거나 오버레이할 수 있는 소프트웨어를 비활성화합니다. 예를 들면 다음과 같습니다.
