Vererbung bei Substance-Graphen
Auf dieser Seite wird beschrieben, wie die Vererbung in Substance-Graphen in Substance 3D Designer angewendet wird und welche Auswirkungen sie auf die Ausgabe des Diagramms hat.
Überblick
Alle Knoten in einem Substance-Diagramm können den Wert einiger Parameter von einer Quelle erben. Vererbung bedeutet, dass die Änderung des Werts in der Quelle diese Änderung auf allen Knoten ausführt, die von ihr erben. Dies ist eines der Grundkonzepte, die Substance 3D Designer bei der Generierung parametrischer Elemente unterstützen.

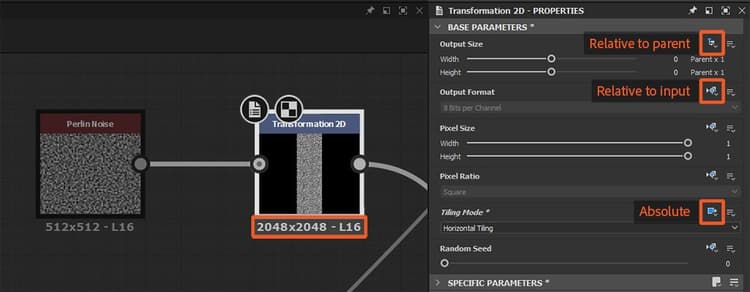

Vererbungsmethoden
Absolut
Keine Vererbung, der Wert ist willkürlich und lokal für den Parameter definiert.
Relativ zur Eingabe
Der Wert wird von den Daten geerbt, die mit dem primären Eingang des Knotens verbunden sind.
Relativ zu übergeordnetem Element
Der Wert wird von parent des Knotens oder Diagramms geerbt.
Vererbungsmethoden werden auf die Basisparameter eines Knotens angewendet. Dies ist der Satz allgemeiner Parameter, über die alle Knoten verfügen, die grundlegende Aspekte ihres Verhaltens steuern. Zu diesen Parametern gehören:
- Ausgabegröße
- Ausgabeformat (d. h. Bittiefe)
- Pixelgröße
- Pixelverhältnis
- Kachelmodus
- Zufallsparameter
Dadurch sollten Sie wissen, wie Änderungen am One-Knoten sich auf die Auflösung, Genauigkeit und das Kachelverhalten von allen Knoten, die von ihm aus nachgelagert sind, auswirken können.
Beispiel: Zwei Perlin-Nodes in einem Diagramm sind beide Darstellungen eines gleichen Quelldiagramms (
perlin_noise in noise_perlin_noise.sbs) mit ihren eigenen Parameterwertsätzen.
Zufallswert: Verwenden Sie die Schaltfläche
Änderungen vornehmen
Ändern von Vererbungsmethoden

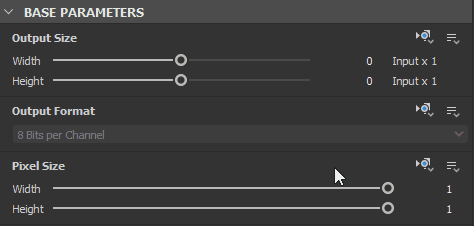

Im Eigenschaftenfenster verfügen alle Parameter, die im Abschnitt Basisparameter der Eigenschaften eines Knotens aufgeführt sind, über eine Dropdownschaltfläche (Symbol) Erbschaftsmethode festlegen gegenüber der entsprechenden Bezeichnung.
Mit dieser Schaltfläche können Sie die Vererbungsmethode auswählen, die für einen Parameter verwendet werden soll.
In den meisten Fällen sind die Basisparameter eines Knotens auf Relativ zu Eingabe festgelegt, um das prozedurale Verhalten der Verkettung von Knoten zu nutzen, während die Basisparameter eines Graphen auf Relativ zu übergeordneten festgelegt sind, sodass die globalen Parameter an den Kontext angepasst werden können, in dem das Diagramm verwendet wird.
VERERBTE WERTE ANPASSEN
Einige Basisparameter, wie z. B. Ausgabegröße, Pixelgröße oder Zufallsverteilung, können relativ zum geerbten Wert geändert werden.
Wenn der Parameter “Ausgabegröße” beispielsweise ein Relativ zu…-Vererbungsmethode, ein Wert oder (1, -1) bedeutet eine Potenz von zwei Auflösung über, den geerbten Wert für X, und eine Potenz von zwei Auflösung unter, den geerbten Wert für Y, z. B.:
- Vererbter Wert :
(9, 9), das2^9, 2^9 = 512, 512ist - Relativer Wert:
(1, -1), das2^(9+1), 2^(9-1) = 256, 1024ist
Wenn eine Funktion auf einen Base-Parameter angewendet wird, wird das Ergebnis der Funktion auch mithilfe der Vererbungsmethode des Parameters interpretiert.
Berücksichtigen Sie das Beispiel für die Ausgabegröße. Eine Funktion, die darauf abzielt, die geerbte Auflösung in X und Y um das Zweifache zu erhöhen, sollte den Wert (2, 2) Integer2 ausgeben.
Elternschaft für Knoten und Graphen
Wenn Sie die Methode Relative zu übergeordneter Vererbung verwenden, sollten Sie wissen, was genau dieses übergeordnete Element in einem bestimmten Kontext ist.
Das übergeordnete Element eines Knotens ist das Diagramm, in dem er vorhanden ist.
Das übergeordnete Element eines Diagramms ist der Kontext, in dem es vorhanden ist:
- Wenn dieses Diagramm ein Unterdiagramm ist, das in einem anderen Hostdiagramm als Instanzknoten instanziiert wird, ist der übergeordnete Knoten des Unterdiagramms der Instanzknoten. Das übergeordnete Element dieses Instanzknotens ist das Hostdiagramm.
- Wenn dieses Diagramm ein Stammdiagramm ist, ist die übergeordnete Anwendung die Anwendung selbst und der Wert, den die Anwendung für einen bestimmten Parameter festgelegt hat. Diagramme erben beispielsweise den Parametersatz Übergeordnete Größe in der Symbolleiste der Diagrammansicht.
Dies ist zwar für Bitmap-Knoten oder Optimierungszwecke wünschenswert, aber wir empfehlen dringend, bei der Arbeit in Substance-Graphen Vererbungsmethoden im Verhältnis zu… zu verwenden, es sei denn, es gibt einen eindeutigen, absichtlichen Zweck, um etwas Anderes zu tun.
KONTEXTBEARBEITUNG.
Wenn Sie In-context editing auf einem Grapheninstanzknoten verwenden, ist der übergeordnete Knoten des Diagramms der Instanzknoten. In diesem Fall ist die Einstellung Übergeordnete Größe in der Symbolleiste der Diagrammansicht deaktiviert, da das Diagramm die Basisparameter vom Instanzknoten erbt.
Diese Eigenschaft ist der Punkt der kontextbezogenen Bearbeitung und sollte in berücksichtigt werden, wenn die Vererbungsmethode festgelegt und die aktuellen Werte der Base-Parameter eines beliebigen Knotens bewertet werden.
Vererbung mit mehreren Eingaben
Wenn ein Diagramm über mehrere Eingaben verfügt, kann jede Eingabe je nach Vererbungsmethode von den einzelnen Eingabedaten oder vom Diagramm erben:
Relativ zur Eingabe
Der Eingang erbt von seinen diskreten Eingangsdaten, unabhängig von den Base-Parametern des Diagramms. Dies ist sehr hilfreich bei der Steuerung von Daten pro Eingabe.
Relativ zu übergeordnetem Element
Die Eingabe erbt vom Graphen, und die empfangenen Daten werden entsprechend angepasst.
Primärer Input
| table 0-row-3 0-border-0 1-border-0 2-border-0 3-border-0 html-authored no-header | ||
|---|---|---|
|
|
|
Eine der Eingaben kann als Primäre Eingabe des Diagramms festgelegt werden, indem Sie auf RMB auf diesem Eingabe-Knoten klicken und die Option Als primäre Eingabe festlegen im Kontextmenü auswählen.

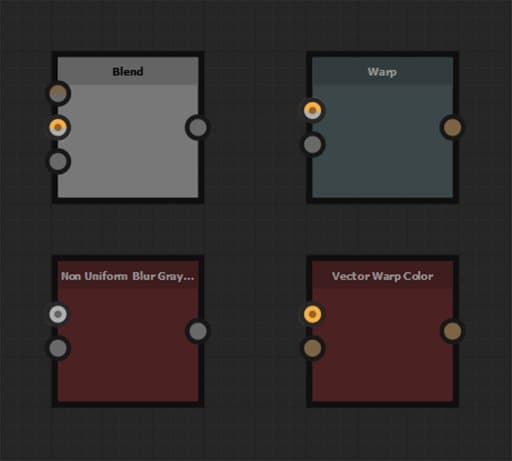

Wenn das Diagramm als Instanzknoten in ein anderes Diagramm instanziert wird, erben alle Basisparameter des Instanzknotens, die auf Relativ zu Eingang festgelegt sind, die mit dieser Eingabe verbundenen Daten. Der primäre Eingang eines Instanzknotens kann durch den kleinen dunklen Punkt in seinem Connector identifiziert werden.
Die anderen Eingaben, die auf Relativ zu übergeordnetem festgelegt sind, erben die Werte der gleichen Basisparameter, da sie vom Diagramm erben, das vom Instanzknoten* erbt, der von der primären Eingabe erbt.
*: Dies ist wahr, wenn das Diagramm die Vererbungsmethode* Relativ zu übergeordnetem * verwendet.
Beispiele
Im Folgenden finden Sie einige Beispiele zu verschiedenen Fällen von Vererbung sowie zum Wechselspiel der Vererbungsmethoden, die in den folgenden Akteuren von oben nach unten festgelegt wurden:
- Anwendung
- Host-Diagramm
- Instanzknoten im Hostdiagramm
- Unterdiagramm - das Diagramm, auf das der Instanzknoten verweist
- Knoten im Unterdiagramm
Die Vererbungsmethode, die für einen Akteur festgelegt wurde, wird direkt darüber in Orange angezeigt. Der Fluss der Vererbung zu seiner Quelle wird mit orangefarbenen Linien angezeigt.
Buchstaben stellen separate Sätze von Base-Parametern dar und sollten helfen, zu verfolgen, welche Daten von welchem Akteur geerbt werden.

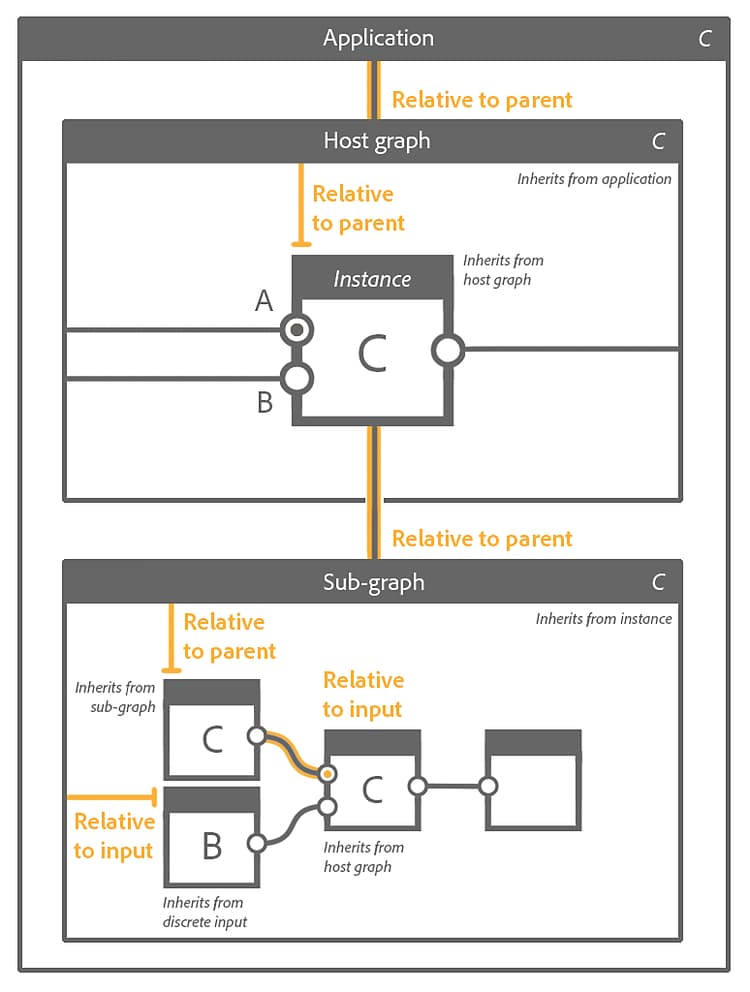

Beispiel A

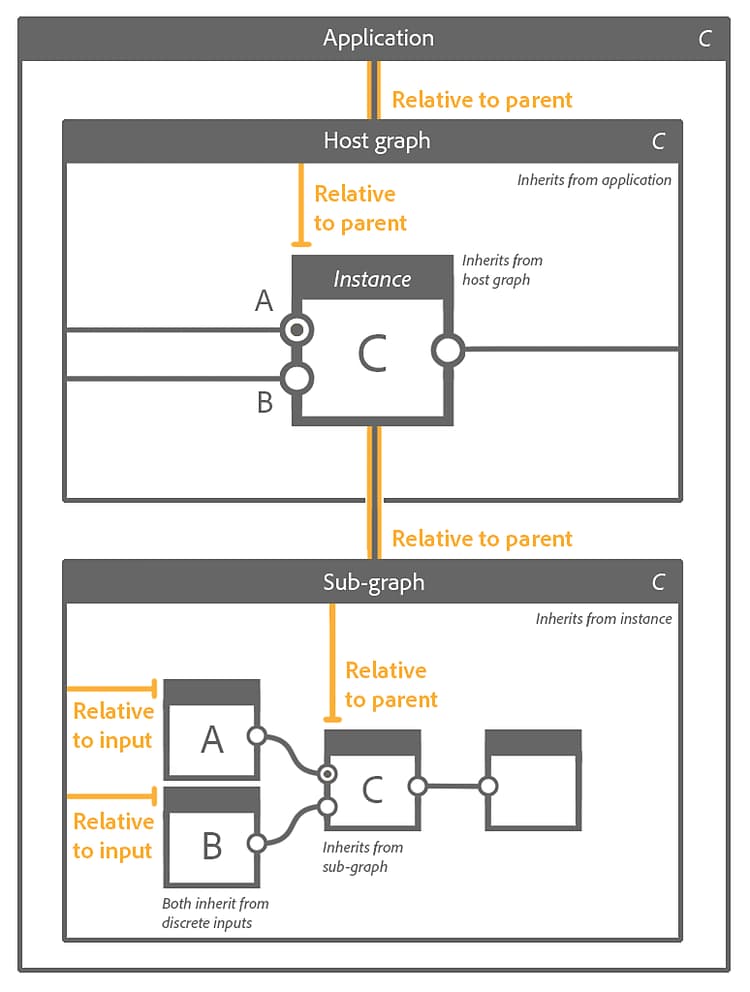

Beispiel B

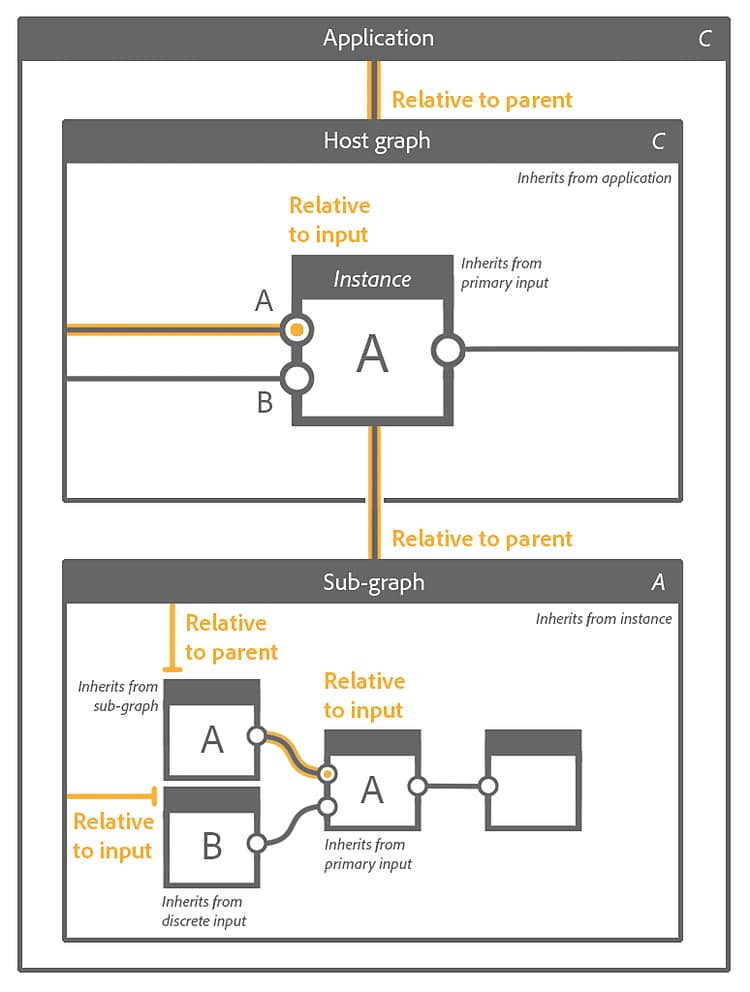

Beispiel C

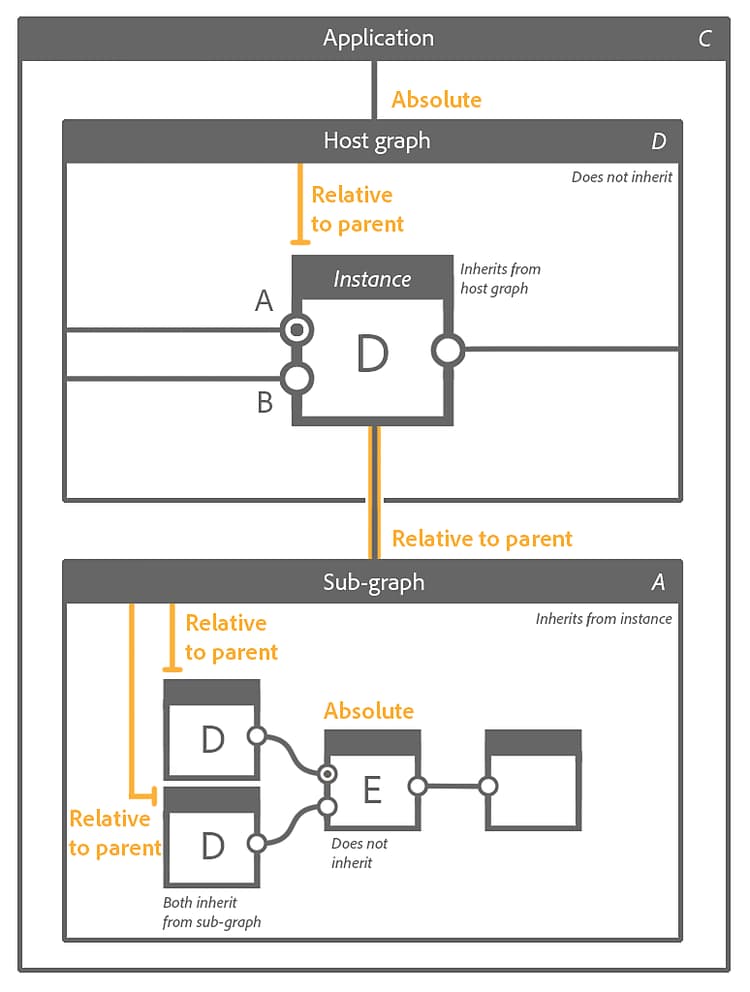

Beispiel D
Fehlerbehebung bei Vererbungsproblemen
Wenn Sie ein Diagramm erstellen und seine Komplexität erhöhen, kann es zu unerwarteten Ergebnissen kommen, die durch Vererbung verursacht werden. Wenn die Ausgabe eines Knotens eine falsche Auflösung oder Genauigkeit (d. h. Bittiefe) aufweist, sollten Sie die Vererbungskette aufwärts gehen, um zu ermitteln, woher diese Werte stammen.
Ein guter Ausgangspunkt ist das Überprüfen der Daten, die direkt unter einem Knoten angezeigt werden: Dies sind die Auflösung, das Farbformat und die Genauigkeit der Bildausgabe durch die erste Ausgabe des Knotens. Obwohl das Verständnis der Lösung unkompliziert ist, lohnt es sich, den zweiten Teil der Daten detailliert zu beschreiben:
-
Das Präfix “" für den Buchstaben "” bezieht sich auf das Farbformat des Bildes:
- L: Luminanz (z. B. Graustufen)
- C: Farbe
-
Die Zahl bezieht sich auf die Bittiefe des Bildes von der niedrigsten bis zur höchsten Genauigkeit:
- 8: 8-Bit-Ganzzahl (256 Schritte in 0-1)
- 16: 16-Bit-Ganzzahl (65 536 Schritte in 0-1)
- 16F: 16-Bit-Gleitkommawert (niedrige Genauigkeitswerte über 0-1, einschließlich Negative)
- 32F: 32-Bit-Gleitkommawert (hohe Präzisionswerte über 0-1, einschließlich Negative)

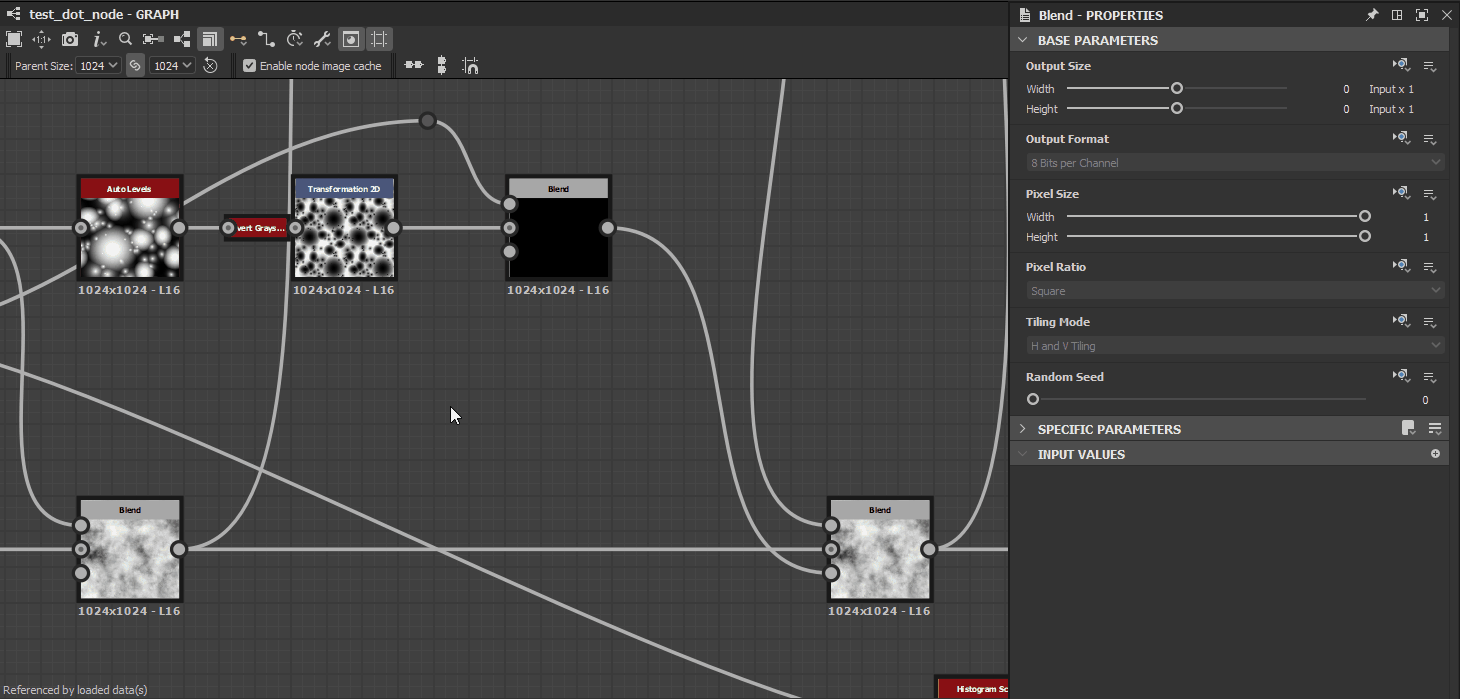

Wenn der Knoten mehr als eine Ausgabe hat, können Sie deren Auflösung und Genauigkeit auf zwei einfache Arten überprüfen:
- Doppelklicken Sie auf LMB auf dem Ausgabestecker, um das Bild in der 2D-Ansicht anzuzeigen, und überprüfen Sie die Bildinformationen, die in der unteren linken Ecke des Viewports der 2D-Ansicht angezeigt werden.
- Erstellen Sie einen Knoten vom Typ Levels oder Transformation 2D und verbinden Sie seinen Eingang mit der Ausgabe, die Sie überprüfen möchten. Der Knoten “" erbt standardmäßig von der Ausgabe "”, und Sie können dann die Werte unter dem Knoten überprüfen.
Nun können Sie die Knotenkette im Diagramm nach oben gehen und versuchen, den ersten Knoten zu finden, in dem die unerwarteten Werte angezeigt werden. Überprüfen Sie die Vererbungsmethode ihrer Base-Parameter.
Wenn nichts falsch ist und der Knoten ein Instanzknoten ist, müssen Sie tiefer gehen und das Diagramm öffnen, auf das dieser Instanzknoten verweist. Wiederhole diesen Vorgang ausgehend von den Ausgabeknoten des Diagramms und ausgehend vom Stromaufwärtsfluss.
EIN GEMEINSAMES BEISPIEL
Insbesondere das Primäre Eingabe-Konzept wird leicht übersehen und kann zu Vererbungsproblemen führen.

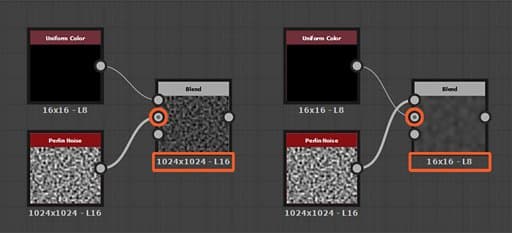

Der Knoten Blend ist dafür sehr anfällig, da er sehr häufig verwendet wird. Die Background-Eingabe ist die primäre Eingabe.
Sie müssen auf die Reihenfolge achten, in der Sie die beiden Eingaben mischen: Der Eingang, dessen Auflösung und Präzision Sie im Diagramm beibehalten möchten, sollte mit dem Eingang Hintergrund verbunden sein, wenn der benötigte Mischmodus dies ermöglicht. Andernfalls müssen Sie möglicherweise die Base-Parameter des Überblendungsknotens und die zugehörige Vererbungsmethode anpassen, um dies zu kompensieren.
