Version 16.0

Diese Version 16.0 bietet einen kreativeren Arbeitsablauf für Musterstreuung und -bearbeitung dank des neuen Shape-Splatters und der SDF-Knoten. Es unterstützt auch nativ OpenPBR und verbessert die Versatz-Einstellungen in der 3D-Ansicht.

Freigabedatum: 14. April 2026

Form splatter v2 knoten

Neue Möglichkeiten zum Streuen von Formen

Die neuen Shape-Splatter v2-Knoten ermöglichen komplexe Streuungsverhalten, die bisher mit weiteren Formverteilungsmethoden (Poisson-Festplatte, Uniform), die standardmäßig kollisionslos sind, und steuern die saubere Sammlung von Formen in bestimmten Bereichen mit einer Dichte-Map.
Erweiterte Benutzer können benutzerdefinierte Distributionen einrichten, die durch einen Funktions-Graf definiert sind.

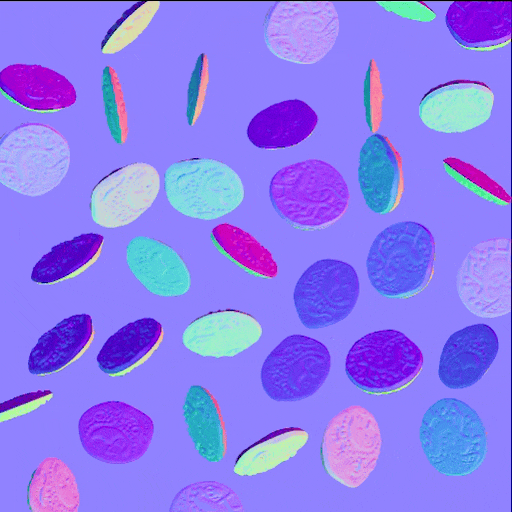

Poisson-Verteilung

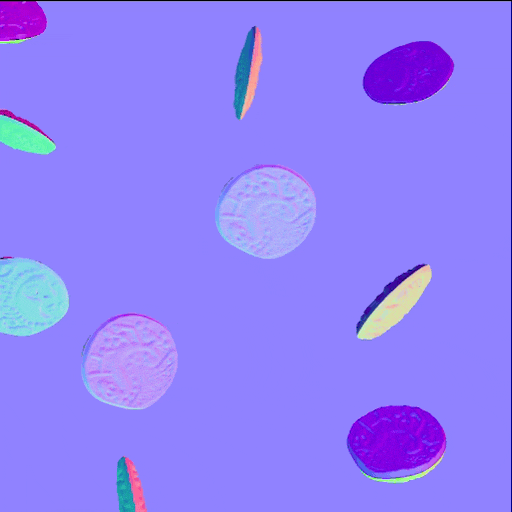

Einheitliche Verteilung

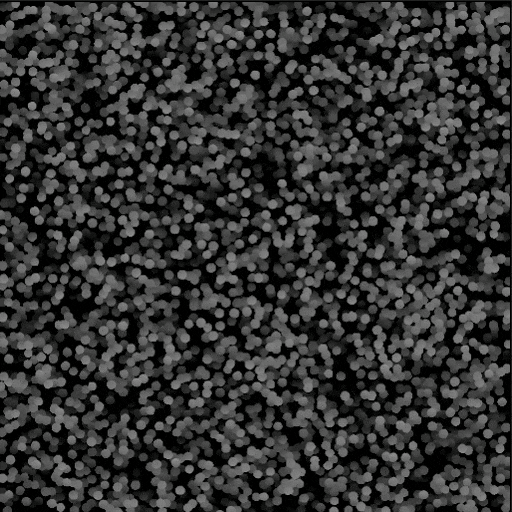

Formspritzer v2: Dichte-Map

3D-Formen

Verstreute Formen sind jetzt 3D-Objekte, die auf allen XYZ-Achsen verschoben, gedreht und skaliert werden können.

Verwenden Sie einfache Grundformen wie Würfel, Kugeln und Zylinder oder komplexe benutzerdefinierte Formen, die durch Extrudieren einer Höhen-Map oder Erstellen von 3D-SDF-Formen gebildet werden. (Mehr dazu weiter unten)

Dadurch werden Streuungen ermöglicht, die dynamischer, vielfältiger und glaubwürdiger sind. Und jetzt ist es möglich, 3D-Formen für Variationen wiederzuverwenden, indem Sie sie spiegeln. (Wir sehen dich, Umweltkünstler!)

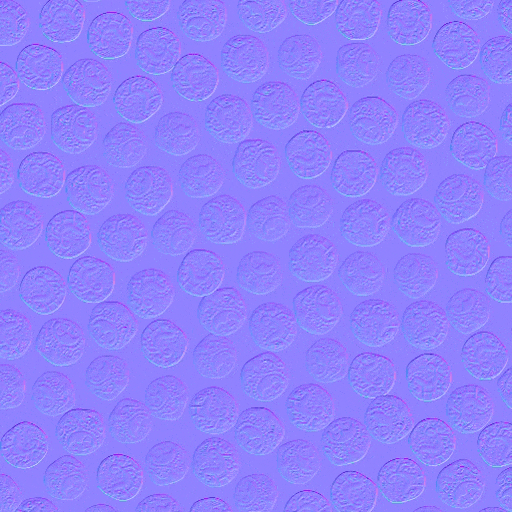

Zufällige 3D-Drehung

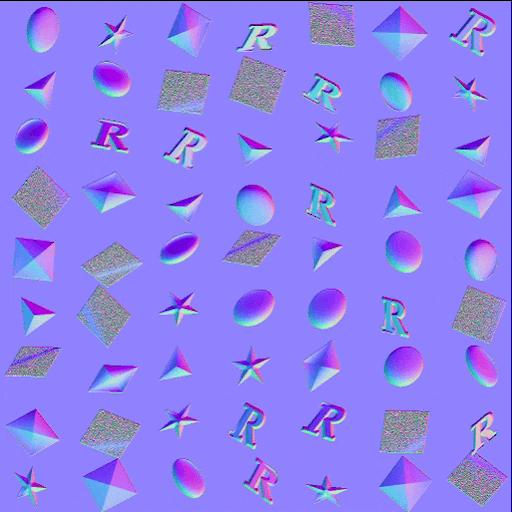

Formextrusion

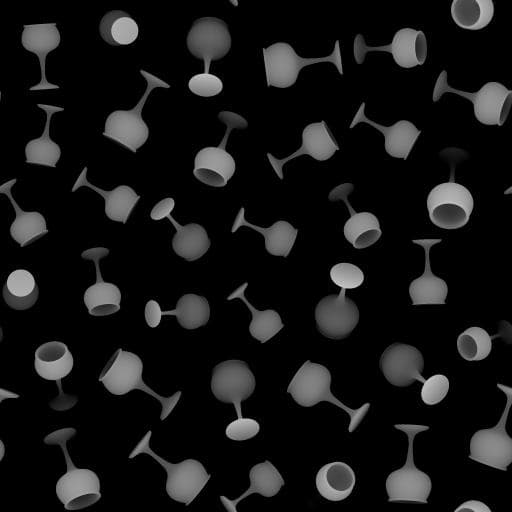

3D-SDF-Formen

Companion-Knoten

Ähnlich wie die Shape-Splatter v1-Knotenfamilie verfügt Shape-Splatter v2 über eine eigene Kohorte von Begleitknoten.

Shape Splater v2 Mapper Knoten ermöglichen die Projektion von Texturen auf die gestreuten 3D-Formen, mit Unterstützung für triplanare Projektion und Material-IDs für die Zuordnung mehrerer Texturen. Die Ergebnisse können global oder pro Form angepasst werden, um Textur-Offsets und Farbvariationen zu erreichen.
Auch hier können erweiterte Benutzer benutzerdefinierte Texturzuordnungen einrichten, die durch ein Funktionsdiagramm definiert sind.

Der Formspritzer v2 zum Maskieren von ​ erstellt Masken für eine bestimmte Auswahl von Formen und/oder Material-IDs, wodurch eine granularere Verwendung von Formen im Graphen nachgelagert ermöglicht wird.

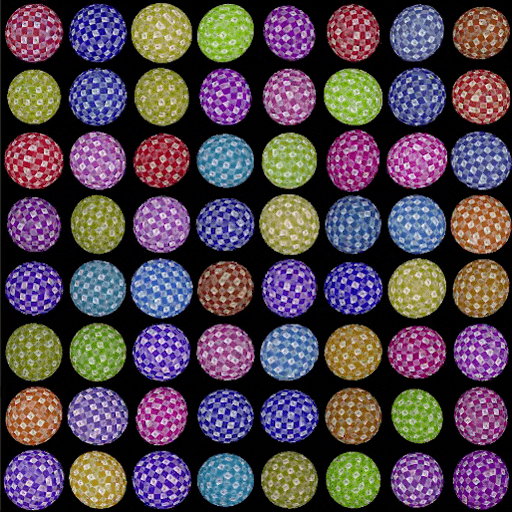

Triplanare Zuordnung

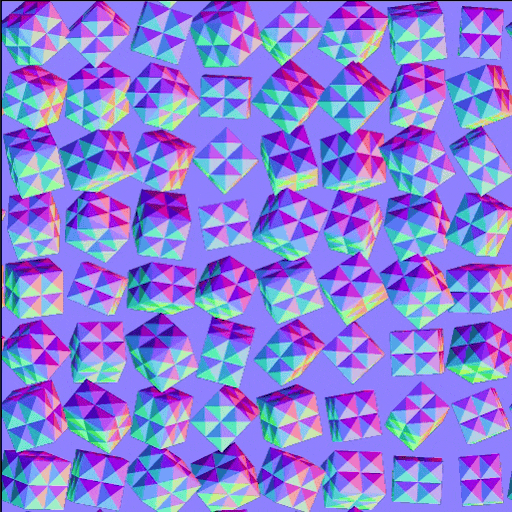

Normale Zuordnung

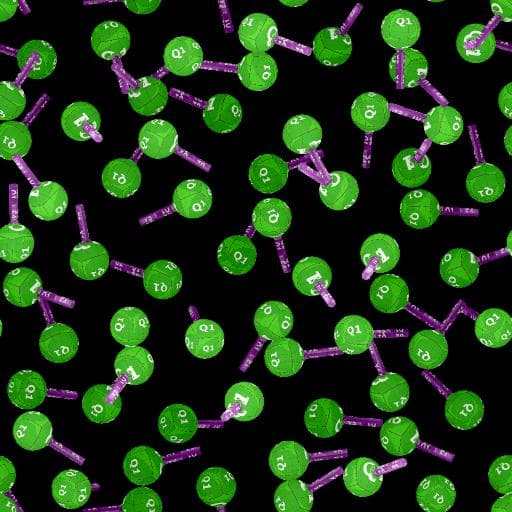

Zuordnung pro Material-ID aus SDF-Formen

Rasteratlas

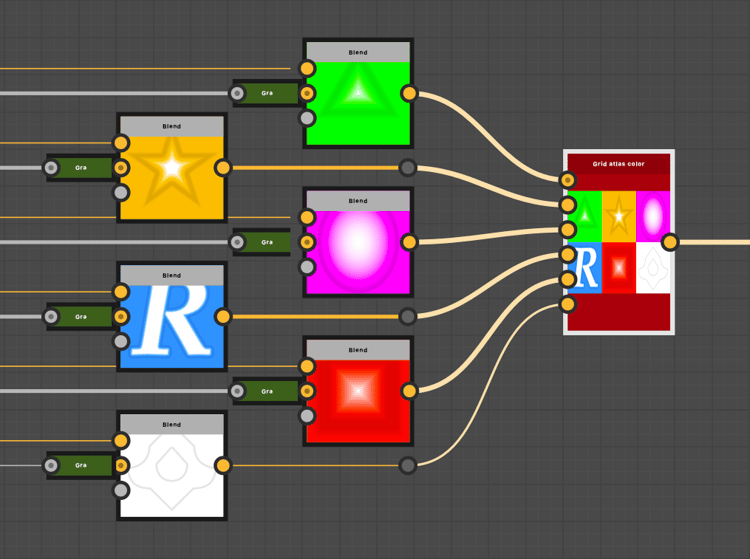

Benutzerdefinierte Muster können separat für den Shape-Splater v2-Knoten bereitgestellt oder in einen Rasteratlas verpackt werden, um schlankere und effizientere Workflows zu ermöglichen.

Packing-Muster werden durch die neuen Rasteratlas-Knoten vereinfacht.

Materialprobe

Die rostigen Bolzen Materialprobe ist verfügbar, um die Shape-Splater v2-Familie von Knoten und deren Funktionen zu springen.

Das Diagramm ist organisiert und mit Anmerkungen versehen, um Sie durch die Struktur, die Knoteneinstellungen und die Techniken zu führen.

Es ist auch vollständig bearbeitbar, sodass es als Sandbox verwendet werden kann, um ein praktischeres Verständnis der Werkzeuggruppe Shape Splater v2 zu erhalten. Du kannst beliebig viele Beispieldiagramme erstellen. Experimentiere einfach mit den Beispieldiagrammen.

3D SDF-Knoten (Feld für vorzeichenbehaftete Abstände)

Designer 16.0 bietet eine leistungsstarke Methode zum Generieren von 3D-Formen in einem Funktionsdiagramm mithilfe eines umfangreichen Knotenkatalogs für Authoring-SDF-Funktionen.

Vorzeichenbehaftete Abstandsfelder sind Darstellungen des Raums als Abstand zu mathematisch definierten Flächen. Sie können verwendet werden, um Formen mit zunehmender Komplexität zu definieren, da diese Flächen mit verschiedenen Operatoren transformiert und kombiniert werden.

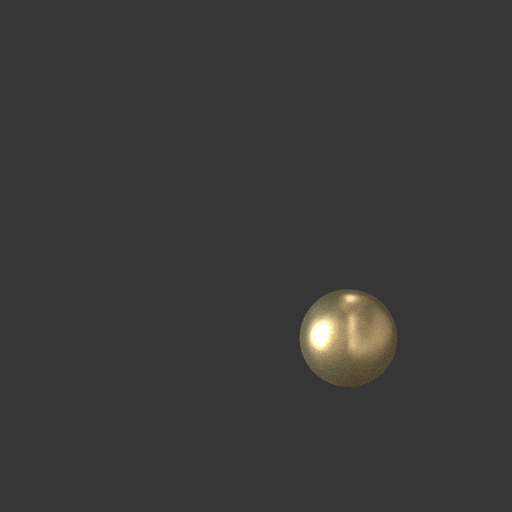

Erstellen von 3D-SDF-Funktionen

SDF-Funktionen umfassen eine neue Knotenfamilie, die in vier Kategorien unterteilt ist:

Leichte Knotenpunkte mit übersichtlichen und gut lesbaren Icons machen das Erstellen von 3D-SDF-Funktionen leichter, als du vielleicht denkst, vor allem mit dieser nächsten Erweiterung des Toolsets…

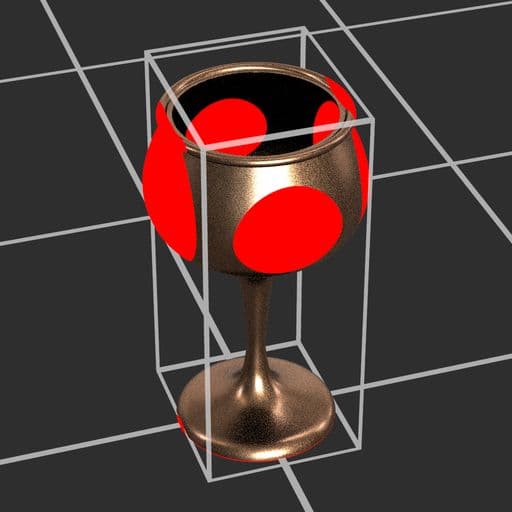

3D-Anzeigeknoten

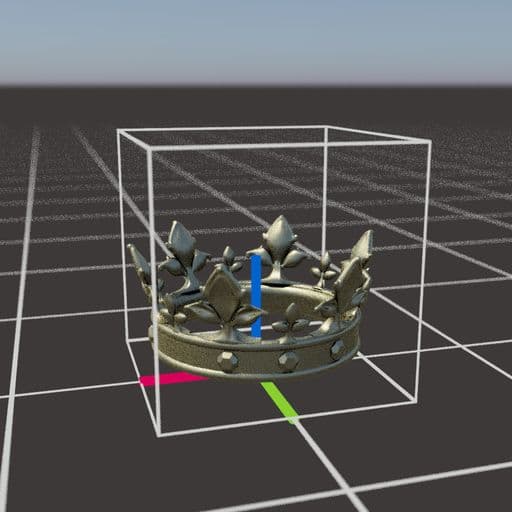

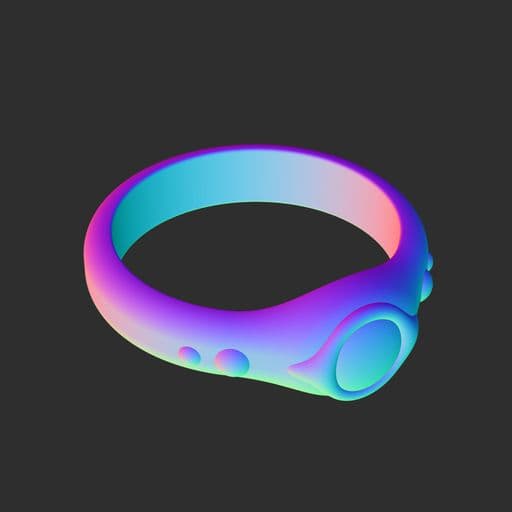

Beim Erstellen von 3D-SDF-Funktionen müssen Sie die resultierenden Formen im 3D-Raum visualisieren. Der 3D-Betrachterknoten rendert 3D-SDF oder Schnittfunktionen als 3D-Szene mit anpassbaren Kamerasteuerungselementen, benutzerdefiniertem Umgebungslicht und Unterstützung für das Rendern von Basismaterialien. (Farbe, Raueit und Metallität)

Der Knoten enthält außerdem Features zum detaillierten Überprüfen der generierten Formen und zum Debuggen von Problemen: Separate Renderingdurchläufe (AOV), SDF-Isolinien und visuelle Helfer. (E.g. B. Anschnittfarben, Raster und Drehbögen)

table 0-row-2 1-row-2 0-border-0 1-align-center 1-border-0 2-align-center 2-border-0 3-border-0 4-align-center 4-border-0 5-align-center 5-border-0 html-authored no-header

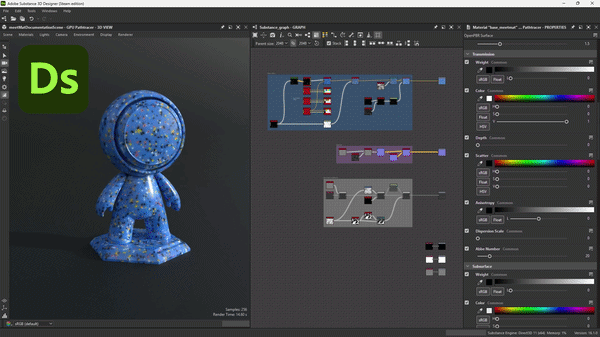

Unterstützung für OpenPBR

OpenPBR Surface ist eine Schattierung eines Oberflächengrafikmodells, das als Standard für Computergrafiken gedacht ist und in der Lage ist, die meisten Materialien genau zu modellieren.

Dieses Materialmodell wird jetzt in der gesamten Anwendung unterstützt, mit dedizierten Shadern in unseren neuen Renderern (Rasterizer, GPU-Pathtracer) und dem OpenGL-Renderer.

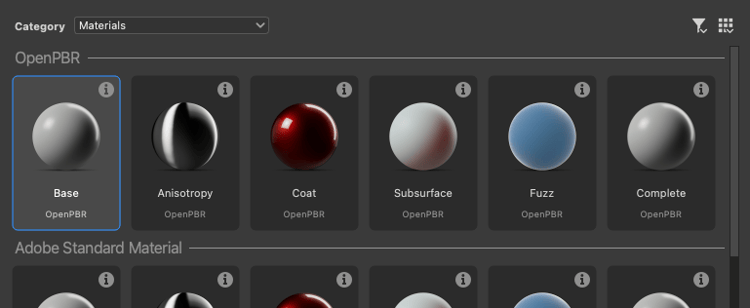

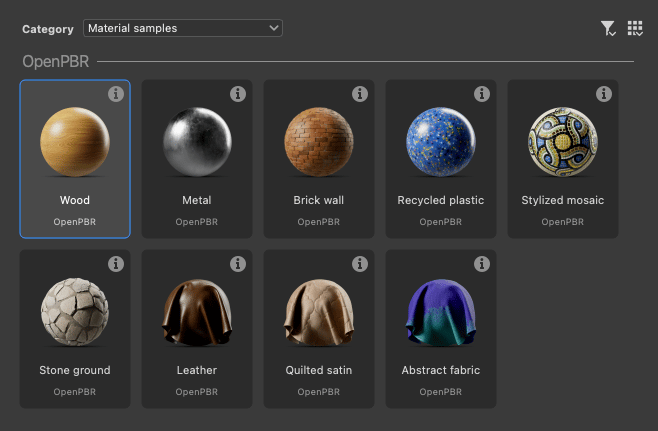

Beginnen Sie mit diesem weit verbreiteten Branchenstandard mit neuen Graf-Vorlagen, oder sehen Sie sich die integrierten Material-Beispiele an, die jetzt auf OpenPBR basieren.

Der OpenPBR-Shader ist jetzt die Standardeinstellung für die 3D-Ansicht und unterstützt nativ Graf aus Vorgängerversionen, indem er ältere PBR-Nutzungen den OpenPBR’s zuordnet.

OpenPBR-Shader unterstützen mehr Effekte als die vorhandenen Shader, z. B. Thin Film und Thin Wall. Alle Effekte sind in Rastern (Rasterung, OpenGL) verfügbar, einschließlich der Refraktion endlich!

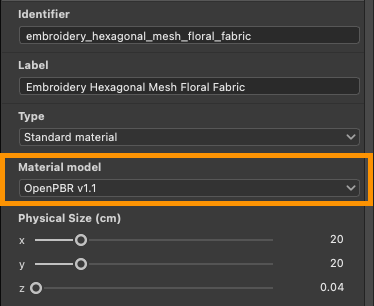

Es ist auch einfacher, Arbeitsabläufe mit bestimmten Shadern synchron zu halten, da das neue -Materialmodell-Attributfür Substance-Graf sicherstellt, dass die in der 3D-Ansicht angezeigten Graf den entsprechenden Shader für das Materialmodell des Grafen verwenden.

Versatz-Steuerelemente in der 3D-Ansicht

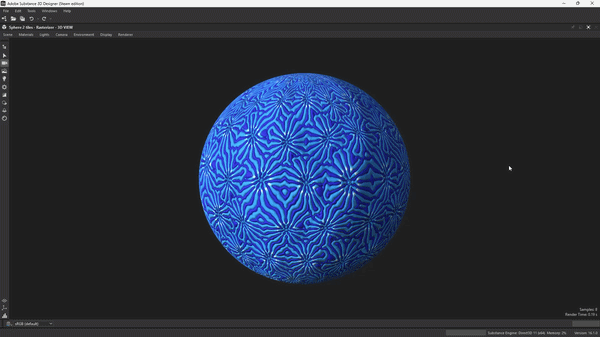

Es ist jetzt schneller und einfacher, Versatz und Tessellation in der 3D-Ansicht anzupassen, mit direktem Zugriff in einem neuen Versatz-Popup, das in der 3D-Ansicht-Symbolleiste verfügbar ist.

Passen Sie die Height-Skalierung, Height-Ebene und Tessellation-Werte an, ohne in den Material-Eigenschaften und in den Renderereinstellungen wiederholt zu werden.

Diese Steuerelemente stehen sowohl für die neuen Renderer (Rasterprogramm, GPU-Pathtracer) als auch für den OpenGL-Renderer zur Verfügung.

Wenn die Szene mehrere Material enthält, wählen Sie das Objekt der Szene aus, das Sie zuvor anpassen möchten, indem Sie Umschalttaste gedrückt halten. und klicken (nur Rastereffekt und GPU-Pathtracer) oder wählen Sie den Effekt im Szene-Browser aus.

Andere Änderungen

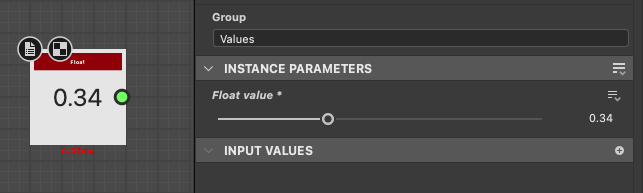

Knoten mit konstanten Werten

Für einen leichteren Zugriff auf konstante Werte in Substance-Graf wurden neue Knoten hinzugefügt, um einen einfachen Wert für jeden Typ zu generieren.

Sie finden alle im Abschnitt Werte > Konstanten der Bibliothek.

Ende der Lebensdauer von MDL-Diagrammen und Irays

Wie Sie in Version 15.1 benachrichtigt wurden, werden die MDL-Diagramm-Funktionen und der Iray-Renderer jetzt aus Designer entfernt.
Unser hauseigener GPU-Pathtracer ist der Renderer der Wahl für hochwertiges fotorealistisches Rendering in Designer.

Designer entfernt sich von MDL zugunsten von MaterialX als bevorzugte Schattierung für austauschbare, weit unterstützte Material-Definitionen.
MaterialX hat in der Computergrafikbranche schnell an Bedeutung gewonnen und kann von USD-Dateien mitgenommen werden, um eine vollständige Szene-Übertragbarkeit über DCCs und Renderer hinweg zu ermöglichen.

VFX-Plattform-Upgrades und macOS-Minimalversion

Die folgenden Bibliotheken wurden auf den neuesten VFX-Plattformstandard aktualisiert:

Die Anforderung für die minimale unterstützte Version von macOS wurde auf macOS 14 Sonoma aktualisiert.

Versionshinweise

16.0.0

(veröffentlicht am 14. April 2026)

Hinzugefügt

Fehlerbehebungen

BEKANNTE FRAGEN
