Salida
En: nodos atómicos

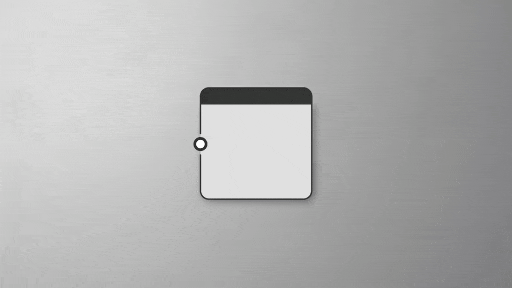

El nodo Output especifica el resultado de un gráfico de Substance, o uno de sus resultados si hay más de un nodo Output presente en él.
Cualquier nodo de instancia que represente este gráfico emite la imagen o el valor conectado al nodo de salida de un gráfico y puede exportarse como salida de gráfico.
Del mismo modo, cuando un archivo SBSAR publicado incluye este gráfico, ese archivo puede generar esa imagen en cualquier integración o complemento que consuma el archivo.
Tiene una única ranura de entrada que no tiene en cuenta el tipo, lo que significa que se escribe a sí misma después del tipo de datos conectado a ella.
No tiene parámetros, sino más bien atributos que son de gran importancia para etiquetar adecuadamente el resultado y ponerlo a su uso previsto.
Cada gráfico de Substance debe tener al menos un nodo de salida. Si no existe ningún resultado, el gráfico nunca puede devolver un resultado real y se genera warning.
Atributos
Atributos de integración
Estos son atributos que están pensados para ser utilizados por integraciones/complementos que consumen el gráfico en un archivo SBSAR publicado.
Por lo tanto, no afectan al formato de exportaciones de mapas de bits. Además, solo se usa el atributo Usage en Designer. Consulte los detalles a continuación.
| table 0-row-2 1-row-2 2-row-2 3-row-2 | |
|---|---|
| Componente Cadena | Se utiliza para asignar algunos canales de textura a las entradas de sombreador de SVBRDF adecuadas en flujos de trabajo AxF. |
| Uso Cadena |
Define el tipo y el uso del nodo de salida. Esta propiedad es importante ya que controla:
|
| Espacio de color Cadena | Define el espacio de color en el que se debe interpretar esta salida. Se utiliza en algunas integraciones de otras aplicaciones y no tiene ningún impacto en Designer. |
Función de los usos en la vista 3D
Dado que las salidas de gráficos a menudo están pensadas para ser el resultado final de un canal de textura específico, las salidas se pueden enviar automáticamente al muestreador adecuado del sombreado utilizado en la vista 3D.
De hecho, una salida cuya propiedad Usage coincida con un uso de muestra en la vista 3D se conectará a ese muestreador. Por ejemplo, una salida con un uso de basecolor se conectará al muestreador basecolor del sombreador de vista 3D. (Más información: Ver datos en vista 3D)
Haga clic en RMB en un área vacía en la vista de gráfico y seleccione la opción Ver resultados en vista 3D en el menú contextual para conectar todas las salidas a las muestras de vista 3D con usos coincidentes.
Salida predeterminada
Cuando un gráfico tiene más de una salida, se puede establecer una de ellas como salida predeterminada para ese gráfico. Esto especifica para cuál de los resultados se debe utilizar:
- La miniatura de cualquier nodo de instancia que represente ese gráfico
- Visualización de estos nodos de instancia en la vista 2D
- La miniatura de ese gráfico en la biblioteca (aprende a agregar tus propios recursos aquí)
Esta función le permite organizar las salidas del gráfico en cualquier orden independientemente de cómo se visualizará el gráfico como un nodo.
Para definir un nodo de salida como salida por defecto de un gráfico:
- Haga clic con el botón derecho en un nodo Salida y seleccione la acción ‘Establecer como salida predeterminada’ en el menú contextual.
- En las propiedades del nodo Salida, utilice el botón ‘Establecer como predeterminado’ en el encabezado de la sección ‘Atributos’.

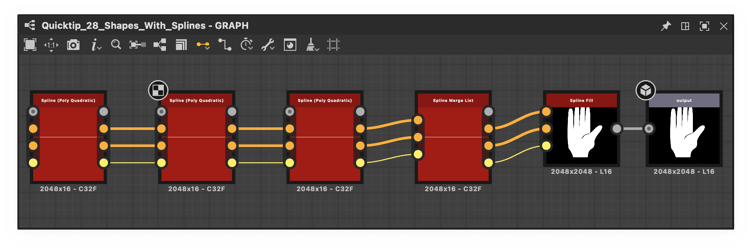

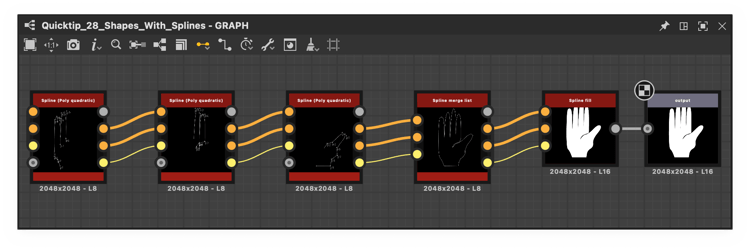

A continuación se muestra un ejemplo de nodos de instancia antes y después de definir una salida predeterminada:
Antes
Después De
