Modos de creación de vínculos
En gráficos de Substance, puede conectar nodos mediante uno de los 3 modos de creación de vínculos:
Haga clic para ampliar
No se aplican condiciones.
Haga clic para ampliar
Las entradas y salidas se emparejan en función de sus usos.
Si sólo uno de los dos tiene un uso, la conexión se realiza como en el modo Estándar.
Haga clic para ampliar
Igual que Material.
Las entradas y salidas que pertenecen al mismo grupo están contraídas.
Puedes cambiar de modo en cualquier momento en la barra de herramientas gráfica haciendo clic en el botón
En los modos Material y Material compacto, las conexiones entre entradas y salidas con usos no coincidentes están prohibidas.
Los modos
Estándar
Compacto

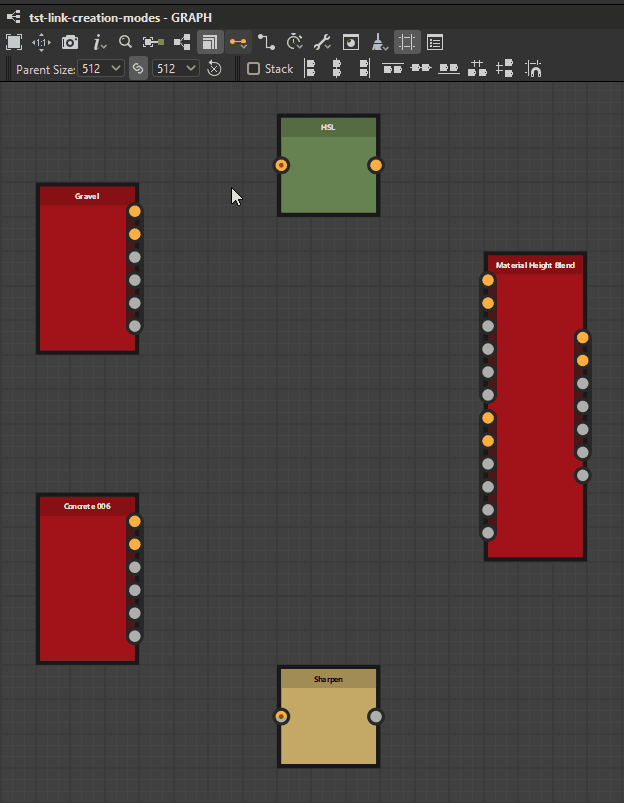

Material compacto
Asignación de grupos
Debe asignar grupos a los nodos Input y Output del gráfico para usar los modos Material y Compact material.

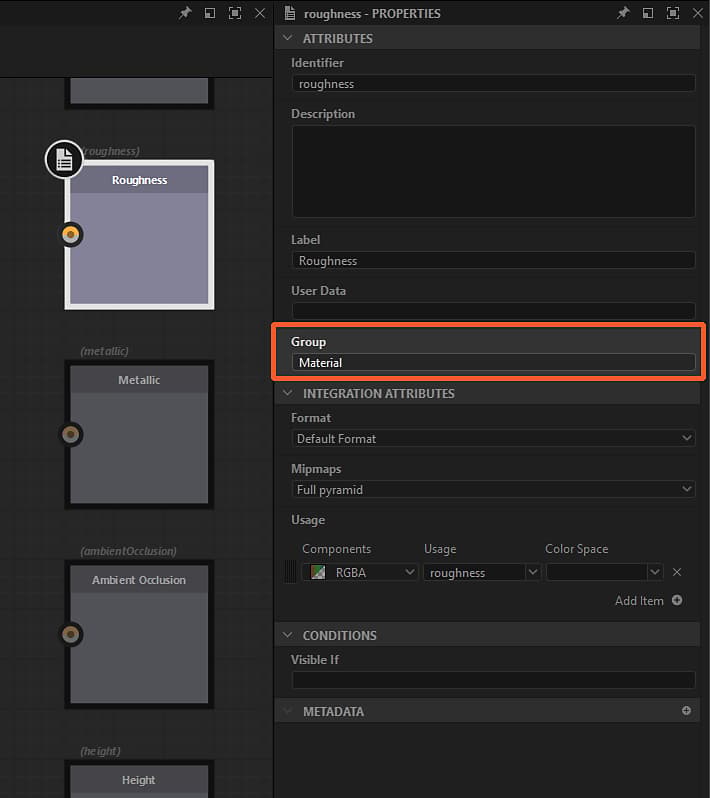

Para asignar un grupo en los parámetros Attributes del nodo, rellene el nombre del grupo en la propiedad Group. Un grupo puede ser cualquier valor de cadena y los vínculos se agruparán si comparten el nombre de grupo exacto igual, con distinción entre mayúsculas y minúsculas.
Las entradas y salidas agrupadas de un gráfico se indican visualmente al estar encerrado en una cápsula oscura en instancias de nodo que hacen referencia a ese gráfico.
Haga clic para ampliar
Vincular coincidencia con uso
Una vez agrupados los vínculos, las entradas individuales deben coincidir con las salidas. Esto se hace mediante el atributo Usage de los nodos Input y Output. Si el uso entre la entrada y la salida coincide con, se creará un vínculo. Si no se encuentra ningún uso coincidente, no se crea ningún vínculo.
Haga clic para ampliar
