Gráficos de Substance
Los gráficos de Substance son el tipo principal de gráfico creado en Substance 3D Designer. Su propósito es generar y procesar datos de imágenes 2D que no estén restringidos a una resolución, color o forma establecidos. Se han concebido como herramientas de generación y procesamiento de imágenes extremadamente versátiles, no solo como resultados estáticos preconfigurados.
Los resultados pueden ser en forma de un simple patrón en blanco y negro, un filtro que solo se ejecuta en otras imágenes y no genera contenido por sí mismo, o incluso un material procedimental completo con múltiples canales.
Los gráficos de Substance son el tipo de gráfico más ampliamente admitido, y se pueden exportar y usar en una gran variedad de flujos de trabajo diferentes.
Ejemplos
A continuación, puede encontrar algunos ejemplos típicos de casos de uso comunes.
Se crea una forma de máscara simple para una pegatina generando un fragmento de texto y una forma de disco, extrayendo el borde del disco y finalmente fusionándolos antes de establecerlos como salida final.
El texto con el número o el thickness del borde se puede exponer externamente para que sea un gráfico más dinámico.
Un gráfico de filtros toma un mapa de normales como entrada (con una vista previa personalizada), lo convierte en curvatura y, a continuación, ajusta el contraste para crear una máscara de bordes convexos como salida final.
Los valores de contraste establecidos en el histograma pueden ser expuestos, haciendo de este un filtro simple pero útil en combinación con la ranura de entrada dinámica.

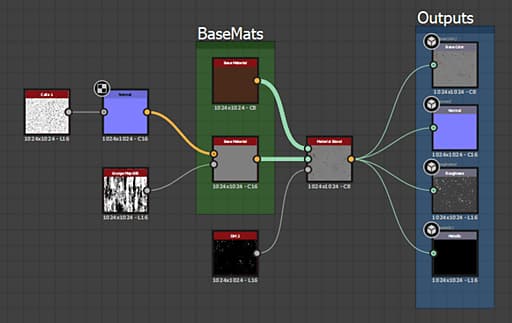

Un gráfico más complicadofusiona dos Materiales base. Un Material base se mantiene simple, el otro usa algunas entradas personalizadas para agregar interés. Se utiliza una máscara para determinar cuál de los dos materiales aparece en qué lugar antes de definirse como salidas finales.
Este ejemplo utiliza Modos de creación de vínculos para simplificar el uso de varios vínculos.
