主要 MDL 圖形概念
本頁呈現 MDL 圖形🔗特有的主要概念，並需充分理解以充分利用 Substance 3D Designer 中的此圖形類型。
當建立或載入 MDL 圖形時，Designer 找到的第一個 未釘選 的 3D 視圖面板會 自動切換 到 Iray 渲染器。 若無 3D 視圖可用， 將建立新的 3D 視圖面板，並切換至 Iray 渲染器以承載正在編輯的 MDL 材質渲染。
當 Iray 渲染器在 3D 檢視面板中選取時，該面板的材質選單可以讓你在可用的 MDL 材質之間切換，這些材質包括在 Explorer 面板載入的材質，以及 Designer MDL 函式庫中的材質。 想了解更多關於在 Iray 中使用 MDL 材料的資訊，請參閱 本文件的 Iray 章節。
根節點
MDL 圖的結果由 根 節點定義。 只要圖中的任何節點輸出資料類型為 material， 即 material 定義，即可設定為根節點。 MDL 圖可能 只有一個 根節點。
一般而言，可設定為 Root 的節點可自給自足，因為它已包含可透過傳遞資料給輸入**來自訂的材料定義。
舉例來說，如果你想處理類似玻璃的材質，可能會想用 Glass 材質定義作為 Root 節點作為起點，但這並非 必須。 許多材料節點被模板化，可利用豐富的 MDL 節點列表轉換成任何複雜材料。
根節點包含縮圖，預覽其目前輸出。

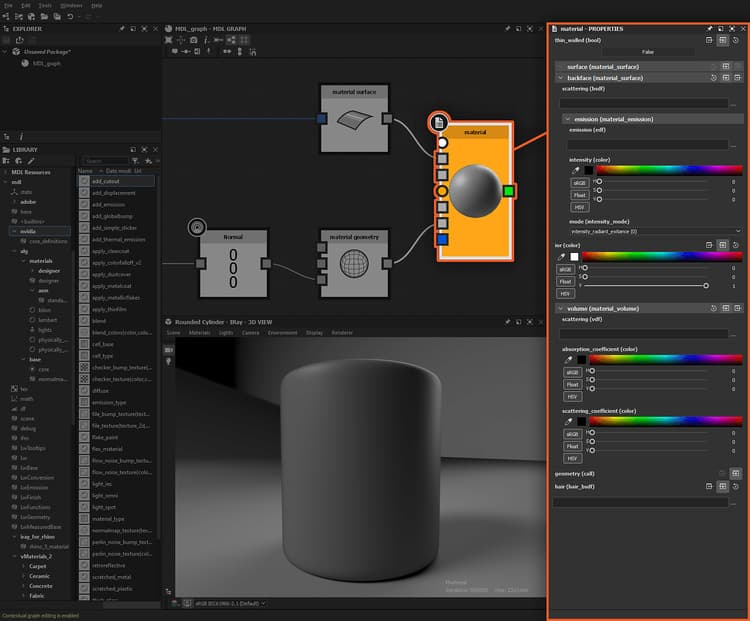

*MDL 圖中的根節點及其屬性在屬性*面板中顯示
連接器與類型
由於 MDL 圖中的資料型別遠多於 Designer 中的其他圖，你可能會看到節點連接器的獨特外觀。 以下列出了需要理解的重要概念。
連接器形狀
連接器的形狀顯示資料型別是均勻（圓形）還是 變化 型（方形）。
「均勻型態的變數只能設定為統一值。 變異型變數可以設定為變化值或均勻值。 變數所得值因此被視為變化。」 （資料來源：第6.3 節MDL 規範）
以下是一些例子：
- 紋理取樣會隨著取樣像素的影響而變化
- Color 值是 均勻 的，因為它無論上下文如何都能相等傳遞
- BRDF 會隨著入射角的影響而變化
- Float 或 布林 值是 均勻 的，因為它無論上下文如何都會相等傳遞
連接器顏色
從輸出連接器或輸入連接器預期的資料類型會以顏色編碼，並在用滑鼠懸停連接器時，以括號顯示在識別碼/標籤後方。
連接器的外觀依 I/O 值類型而異，括號內顯示於 I/O 識別碼後方

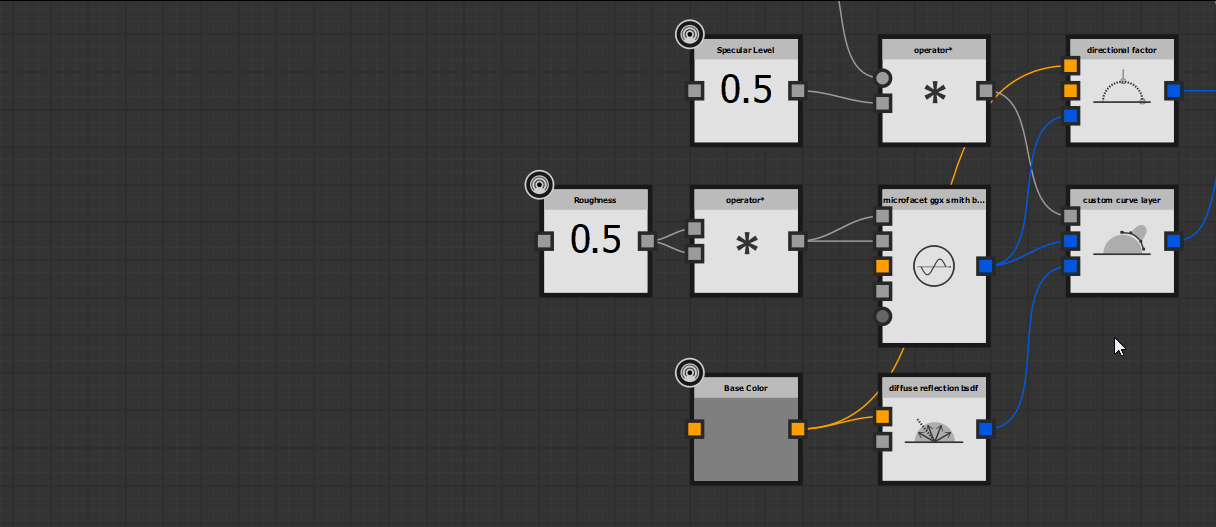

過濾節點建立
你可以將資料庫 mdl 類別 中任何可用的節點從資料庫 檢視拖曳到圖表檢視**，或在沒有選取時按 空白鍵 開啟圖表檢視中的節點選單，來新增圖中可用的**節點。此時會顯示一個 未過濾 的節點清單。****
然而，有些情況下，節點選單中的節點列表會被過濾，只顯示目標輸入或輸出資料型態相符的節點： 若在圖視圖中選取 節點 並按下空白鍵*
- 如果點擊 LMB，並從 節點連接器中長按並 拖曳連結你可能要注意 篩選時所適用的規則 ：* 如果節點選單顯示時，選擇 單一節點時按空白鍵，則列表中包含第一個輸入 的資料型態 與 所選節點輸出型別相符的節點
- 如果節點選單顯示時，選擇多個節點時按空白鍵，則列表中包含第一個輸入 的資料 型別與**最後一個選擇 節點輸出型別相符 的節點
- 如果透過從輸出 連接器拖出 連結 來顯示 節點選單，列表中包含第一個輸入 的資料 型態與所選 輸出 型態相符的節點
- 如果節點選單是透過 從輸入 連接器拖出 連結 來顯示，清單中包含輸出資料型態**與所選輸入 型態相符 的節點
