Diagramm zu einem Bericht hinzufügen

Öffnen Sie einen vorhandenen Bericht oder erstellen Sie einen neuen. Weitere Informationen zum Erstellen eines neuen Berichts finden Sie unter Benutzerspezifischen Bericht erstellen.

(Bedingt) Wenn Sie zu einem vorhandenen Bericht gewechselt sind, klicken Sie auf Berichtaktionen > Bearbeiten.

Stellen Sie sicher, dass die Registerkarte Spalten (Ansicht) aktualisiert wurde, um die Informationen anzuzeigen, die Sie im Bericht grafisch darstellen möchten.

Informationen zum Erstellen oder Ändern der Berichtsansicht finden Sie unter Erstellen oder Bearbeiten von Ansichten in Adobe Workfront.

Klicken Sie auf die Registerkarte Gruppierungen und fügen Sie eine Gruppierung hinzu.

Weitere Informationen zum Erstellen von Gruppierungen finden Sie unter Erstellen von Gruppierungen in Adobe Workfront.

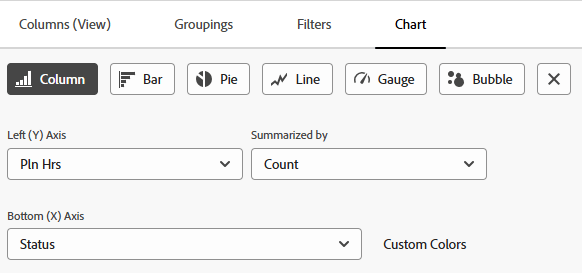

Wählen Sie die Registerkarte Diagramm aus.

Klicken Sie auf einen Diagrammtyp, um ihn auszuwählen.

Wählen Sie aus den folgenden Grafiktypen aus:

• Spaltendiagramm
• Balkendiagramm
• Tortendiagramm
• Liniendiagramm
• Diagrammdiagramm
• Punktdiagramm

Klicken Sie auf Speichern + Schließen , um das Diagramm und den Bericht zu speichern.

Beginnen Sie mit dem Hinzufügen eines Diagramms zu Ihrem Bericht, wie unter Hinzufügen eines Diagramms zu einem Bericht beschrieben.

Wählen Sie im Feld Linke (Y) Achse die Werte aus, die Sie auf der Y-Achse des Diagramms einbeziehen möchten, und wählen Sie dann aus, wie die Informationen im Feld Zusammengefasst von dargestellt werden sollen.

(Optional) Klicken Sie auf Benutzerdefinierte Farben , um jeder Spalte die gewünschten Farben zuzuweisen.
Weitere Informationen zum Anpassen der Diagrammfarben finden Sie unter Anpassen der Diagrammfarben.

Wählen Sie im Feld Untere (X) Achse die Gruppierung aus, die Sie in das Diagramm aufnehmen möchten.

(Optional) Klicken Sie auf In 3D anzeigen , um das Diagramm in einer dreidimensionalen Ansicht anzuzeigen.

(Optional) Gruppenspalten: Wählen Sie diese Option, um festzulegen, wie die Spalten gruppiert werden sollen.
Wählen Sie aus den folgenden Optionen aus:

• Klicken Sie auf eine der folgenden Optionen, um festzulegen, wie die gruppierten Spalten angezeigt werden sollen:

  • Seite um Seite
  • gestapelt
  • Gestapelt zu 100 %

• Wählen Sie die Gruppierung, die Sie in die Grafik aufnehmen möchten, aus dem Dropdown-Menü Gruppendaten nach aus.

• (Optional) Klicken Sie auf Benutzerdefinierte Farben , um die Farben der Spalten anzupassen.
  Weitere Informationen zum Anpassen der Diagrammfarben finden Sie unter Anpassen der Diagrammfarben.

(Optional) Klicken Sie auf Kombinationsdiagramm , um einen zusätzlichen Wert in das Diagramm aufzunehmen und festzulegen, wie die Informationen zusammengefasst werden sollen.
Beachten Sie die folgenden Optionen:

• Auf Sekundäre Achse zeichnen: Wählen Sie diese Option, um die Daten auf der rechten Seite des Diagramms darzustellen.
• Diagrammtyp: Wählen Sie aus, ob dieser zusätzliche Wert als Zeile oder dritte Spalte angezeigt werden soll.

Klicken Sie auf Speichern + Schließen , um das Diagramm und den Bericht zu speichern.

Beginnen Sie mit dem Hinzufügen eines Diagramms zu Ihrem Bericht, wie unter Hinzufügen eines Diagramms zu einem Bericht beschrieben.

Wählen Sie im Feld Untere (X) Achse die Werte aus, die Sie auf der X-Achse des Diagramms einbeziehen möchten, und wählen Sie dann aus, wie die Informationen im Feld Zusammengefasst durch zusammengefasst werden sollen.

(Optional) Klicken Sie auf Benutzerdefinierte Farben , um die Farben der Balken anzupassen.
Weitere Informationen zum Anpassen der Diagrammfarben finden Sie unter Anpassen der Diagrammfarben.

Wählen Sie im Feld Linke (Y) Achse die Gruppierung aus, die Sie in das Diagramm aufnehmen möchten.

(Optional) Klicken Sie auf In 3D anzeigen , um das Diagramm in einer dreidimensionalen Ansicht anzuzeigen.

(Optional) Klicken Sie auf Gruppenbalken , um festzulegen, wie die Balken gruppiert werden sollen.
Wählen Sie aus den folgenden Optionen aus:

• Klicken Sie auf eine der folgenden Optionen, um festzulegen, wie die gruppierten Balken angezeigt werden sollen:

  • Seite um Seite
  • gestapelt
  • Gestapelt zu 100 %

• Wählen Sie aus dem Dropdownmenü Gruppendaten nach aus, wie Sie die Informationen im Diagramm gruppieren möchten.

• (Optional) Klicken Sie auf Benutzerdefinierte Farben , um die Farben Ihrer Spalten anzupassen.
  Weitere Informationen zum Anpassen der Diagrammfarben finden Sie unter Anpassen der Diagrammfarben.

(Optional) Klicken Sie auf Kombinationsdiagramm , um einen zusätzlichen Wert in das Diagramm aufzunehmen und festzulegen, wie die Informationen zusammengefasst werden sollen.

Klicken Sie auf Speichern + Schließen , um das Diagramm und den Bericht zu speichern.

Beginnen Sie mit dem Hinzufügen eines Diagramms zu Ihrem Bericht, wie unter Hinzufügen eines Diagramms zu einem Bericht beschrieben.

Wählen Sie im Feld Werte die Werte aus, die im Bericht angezeigt werden sollen, und wählen Sie dann aus, wie die Informationen im Feld Zusammengefasst durch zusammengefasst werden sollen.
Wählen Sie im Feld Kanten die Gruppierung aus, die Sie in das Diagramm aufnehmen möchten. Die Gruppierung wird durch die Kanten der Grafik dargestellt.

(Optional) Klicken Sie auf Benutzerdefinierte Farben , um die Farben der Kanten im Diagramm anzupassen.
Weitere Informationen zum Anpassen der Diagrammfarben finden Sie unter Anpassen der Diagrammfarben.

(Optional) Klicken Sie auf In 3D anzeigen , um das Diagramm in einer dreidimensionalen Ansicht anzuzeigen.

Wählen Sie im Feld Ergebnisse anzeigen als aus, wie die Ergebnisse im Diagramm dargestellt werden sollen. Beachten Sie die folgenden Optionen:

• Prozentsatz: Die Diagrammergebnisse werden als Prozentsatz angezeigt.
• Zahlen: Die Diagrammergebnisse werden als Zahl angezeigt.

Klicken Sie auf Speichern + Schließen , um das Diagramm und den Bericht zu speichern.

Beginnen Sie mit dem Hinzufügen eines Diagramms zu Ihrem Bericht, wie unter Hinzufügen eines Diagramms zu einem Bericht beschrieben.

Wählen Sie im Feld Linke (Y) Achse die Werte aus, die Sie auf der Y-Achse des Diagramms einbeziehen möchten, und wählen Sie dann aus, wie die Informationen im Feld Zusammengefasst von dargestellt werden sollen.

Wählen Sie im Feld Untere (X) Achse die Gruppierung aus, die Sie in das Diagramm aufnehmen möchten.

(Optional) Klicken Sie auf Gruppenzeilen , um eine zusätzliche Gruppierung für das Diagramm auszuwählen.
(Optional) Klicken Sie auf Benutzerdefinierte Farben , um die Farben für die neue Gruppierung anzupassen.
Weitere Informationen zum Anpassen der Diagrammfarben finden Sie unter Anpassen der Diagrammfarben.

(Optional) Klicken Sie auf Kombinationsdiagramm , um Ihre Zeilen mit einem zusätzlichen Wert zu kombinieren.
Beachten Sie die folgenden Optionen:

• Wählen Sie den Wert aus, den Sie in die Grafik aufnehmen möchten, sowie die Art und Weise, wie die Informationen zusammengefasst werden sollen.
• Klicken Sie auf das Feld Auf Sekundäre Achse positionieren , um die Daten auf der rechten Seite des Diagramms darzustellen.

Klicken Sie auf Speichern + Schließen , um das Diagramm und den Bericht zu speichern.

Beginnen Sie mit dem Hinzufügen eines Diagramms zu Ihrem Bericht, wie unter Hinzufügen eines Diagramms zu einem Bericht beschrieben.

Wählen Sie im Feld Werte die Werte aus, die im Bericht angezeigt werden sollen, und wählen Sie dann aus, wie die Informationen im Feld Zusammengefasst durch zusammengefasst werden sollen. Wenn Sie Anzahl der Datensätze auswählen, sind die angezeigten Werte das Objekt des Berichts.

Wählen Sie im Feld Indikatoren die Gruppierung aus, die Sie in das Diagramm aufnehmen möchten. Die Gruppierung wird durch die Indikatorlinie im Diagramm dargestellt.
Wenn die Gruppierung zwei Elemente enthält, werden zwei Indikatoren im Diagramm angezeigt.
Wenn Sie z. B. eine Gruppierung des Projektstatus haben und zwei Projektstatus vorliegen (Aktuell und Bei Halten), enthält Ihr Bilddiagramm zwei Kennzahlindikatoren. Sie werden auf die Anzahl der Projekte verweisen, die sich in diesem Status befinden.
(Optional) Wählen Sie Total im Feld Indicators aus, um die Gesamtzahl der im Feld Werte ausgewählten Objekte anzuzeigen.

(Optional) Klicken Sie auf Neuen Wertebereich hinzufügen , um dem Diagramm einen Wertebereich hinzuzufügen.

(Optional) Geben Sie im Feld Wertebereich den Wertebereich und die Farbe an, die für die Werte gelten sollen, die im Diagrammdiagramm angezeigt werden sollen.

Klicken Sie auf Speichern + Schließen , um das Diagramm und den Bericht zu speichern.

Beginnen Sie mit dem Hinzufügen eines Diagramms zu Ihrem Bericht, wie unter Hinzufügen eines Diagramms zu einem Bericht beschrieben.

Wählen Sie im Feld Linke (Y) Achse die Werte aus, die Sie auf der Y-Achse des Diagramms einbeziehen möchten. Die Werte stammen aus der Sicht des Berichts. Geben Sie an, wie die Informationen im Feld Zusammengefasst von zusammengefasst werden sollen.

Wählen Sie im Feld Untere (X) Achse die Werte aus, die Sie auf der X-Achse des Diagramms einbeziehen möchten. Die Werte stammen aus der Sicht des Berichts. Geben Sie an, wie die Informationen zusammengefasst werden sollen.

Wählen Sie im Feld Blasengröße die Werte aus, die Sie durch die Größe der Blasen im Diagramm darstellen möchten. Die Werte stammen aus der Sicht des Berichts. Geben Sie an, wie die Informationen zusammengefasst werden sollen.

Wählen Sie im Feld Blasen die Gruppierung aus, die Sie in das Diagramm aufnehmen möchten. Die Gruppierung wird durch die Platzierung der Punkte im Diagramm dargestellt.

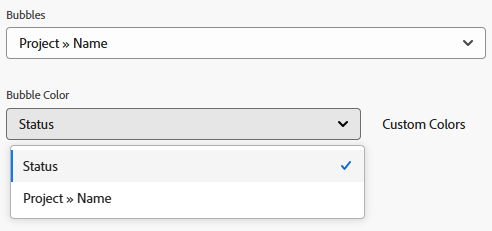

Wählen Sie im Feld Blasenfarbe das Feld aus, das durch die Farben der Blasen dargestellt werden soll.

Die Blasenfarbe kann eine Gruppierung sein, die Sie im Bericht definieren. Die Option ist jedoch nur verfügbar, wenn Sie eine Gruppierung im Feld Blasen auswählen, die den Namen eines übergeordneten Objekts relativ zum Objekt des Berichts enthält, z. B. Projektname für einen Aufgabenbericht oder Programmname für einen Projektbericht.

Wenn Sie beispielsweise Projektname in einem Aufgabenbericht ausgewählt haben, können Sie Aufgabenstatus als Feld Blasenfarbe hinzufügen.

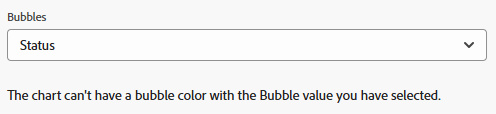

Wenn Sie jedoch Aufgabenstatus für das Feld Blasen ausgewählt haben, können Sie kein Feld Blasenfarbe auswählen. Sie können auch nicht "Projektname"für das Feld Blasenfarbe"auswählen, selbst wenn Sie "Projektname"für das Feld Blasen"auswählen.

Klicken Sie auf Speichern + Schließen , um die Änderungen am Oberflächenaufbau zu speichern.

Gehen Sie beim Erstellen eines Berichts zur Registerkarte Diagramm in ReportBuilder.

Wählen Sie einen Diagrammtyp aus, den Sie Ihrem Bericht hinzufügen möchten.
Weitere Informationen zum Hinzufügen eines Diagramms zum Bericht finden Sie unter Hinzufügen eines Diagramms zu einem Bericht.

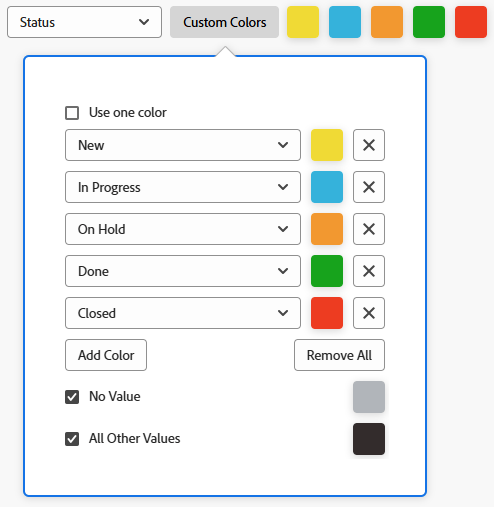

Klicken Sie auf Benutzerdefinierte Farben , wenn dieses Feld verfügbar ist.
Das Dialogfeld Benutzerdefinierte Farben wird angezeigt.

Wählen Sie eine der folgenden Optionen aus:

• Use one color: Alle Elemente des Diagramms werden in der ausgewählten Farbe angezeigt.

• Farbe hinzufügen: Fügen Sie eine benutzerdefinierte Farbe für einen möglichen Wert des ausgewählten Felds hinzu.

• Alle entfernen: Wählen Sie diese Option, um alle oben angegebenen Feldwerte und Farben zu entfernen.

• Kein Wert: Wählen Sie dieses Feld und eine benutzerdefinierte Farbe aus, um die Diagrammspalte anzuzeigen, in der "kein Wert"gruppiert ist. Dies sind Elemente, die nicht nach einer der Optionen des in Ihrer Gruppierung ausgewählten Felds gruppiert werden können.

• Alle anderen Werte: Wählen Sie dieses Feld und eine benutzerdefinierte Farbe aus, um alle anderen Diagrammelemente anzuzeigen, deren Optionen oben nicht definiert sind.

  note note
  NOTE
  Die zuletzt bearbeiteten Farben werden rechts neben der Schaltfläche Benutzerdefinierte Farben angezeigt. Wenn Sie den Mauszeiger über eine Farbe bewegen, wird der Name des mit ihr verknüpften Felds angezeigt. Sie können auch auf eine Farbe klicken, um sie zu bearbeiten, ohne erneut Benutzerdefinierte Farben zu öffnen.

So wählen Sie eine Farbe:
Klicken Sie in die Farbauswahl, um eine Farbe auszuwählen.
ODER
Geben Sie einen hexadezimalen Farbwert für Ihre Farbe an.

Klicken Sie auf eine beliebige Stelle außerhalb des Dialogfelds "Benutzerdefinierte Farben", um es zu schließen. Die ausgewählten Farben werden automatisch gespeichert.

Klicken Sie auf Speichern + Schließen , um das Diagramm zu speichern und den Bericht auszuführen.

Klicken Sie auf der Registerkarte "Diagramm"eines Berichts auf Exportieren , um das Diagramm in das PDF-Format zu exportieren.
Eine PDF-Datei wird auf Ihren Computer heruntergeladen.

Öffnen Sie die PDF-Datei.
Die exportierte Datei enthält die folgenden Informationen:

• Ein Bild des Diagramms.
• Ein Titel, der den Namen des Berichts angibt.
• Ein eindeutiger Dateiname, der auf dem Namen des Berichts basiert.
• Fußzeile mit Datum und Uhrzeit des Exports des Berichts und der Seitenzahl.

Öffnen Sie die Registerkarte Diagramm des ReportBuilder.

Klicken Sie auf die Schaltfläche "x"rechts neben den Grafiktypen, um die Grafik zu entfernen.

Klicken Sie auf Speichern + schließen.
