Ferramentas de alinhamento de nó

{modal="regular"}

As ferramentas de alinhamento de nós permitem organizar os nós em gráficos para melhorar a legibilidade e a experiência de criação. Eles oferecem ações para alinhar nós, distribuí-los uniformemente e encaixá-los na grade.

Eles atuam somente nos nós atualmente selecionados.

Alinhamentos

Os nós podem ser alinhados horizontal e verticalmente, com três modos para cada eixo:

Alinhamentos horizontais

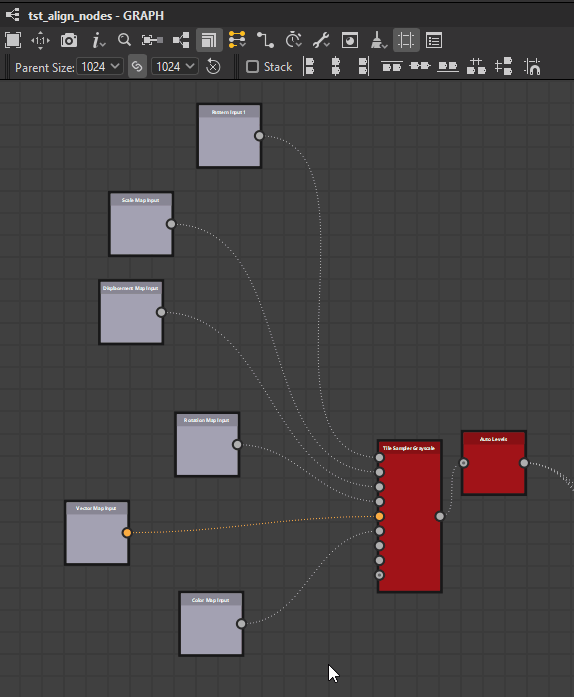

Alinhe o lado esquerdo dos nós selecionados ao lado esquerdo do nó mais à esquerda.

Alinhe o centro horizontal dos nós selecionados ao centro horizontal da caixa delimitadora que os abrange.

Alinhe o lado direito dos nós selecionados ao lado direito do nó mais à direita.

Alinhamentos verticais

Alinhe o lado superior dos nós selecionados ao lado superior do nó superior.

Alinha o centro vertical dos nós selecionados ao centro vertical da caixa delimitadora que os abrange.

Alinhe o lado inferior dos nós selecionados ao lado inferior do nó mais inferior.

Empilhamento

A permite evitar qualquer sobreposição ao usar alinhamentos. Ela fica ativada por padrão.

Quando ativado, os nós serão movidos o mais longe possível para a posição de referência até que colidam com outro nó na seleção. Isso os empilha efetivamente no eixo selecionado com uma margem de uma célula de grade média entre cada nó.

{modal="regular"}

Distribuições

Os nós podem ser distribuídos uniformemente entre os nós em cada extremo da seleção atual no eixo desejado.

nós são distribuídos uniformemente entre os nós mais à esquerda e mais à direita na seleção.

Os nós são distribuídos uniformemente entre os nós superiores e inferiores na seleção.

As distribuições visam o espaçamento par entre os nós, independentemente de seu tamanho.

Quando vários nós têm seus centros perfeitamente alinhados no eixo selecionado, eles permanecem e são tratados como um na distribuição. O maior dos nós alinhados é usado para calcular o espaçamento uniforme.

Observe que quando o tamanho total dos nós selecionados é maior que o espaço disponível no eixo selecionado, pode ocorrer sobreposição.
