Criar um gráfico MDL

Última atualização: 11 de setembro de 2026

Esta página descreve o processo de criação de um gráfico MDL para criar materiais MDL no Substance 3D Designer.

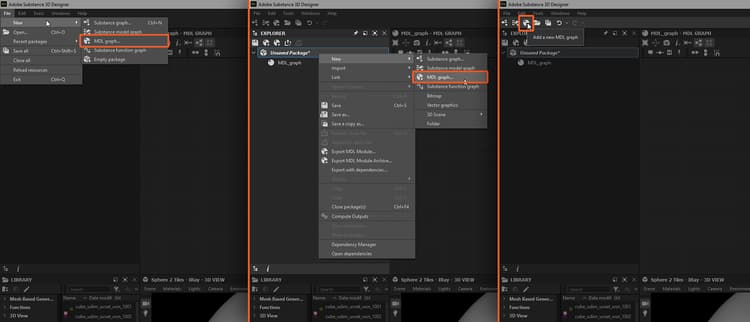

Caminhos de criação de gráfico MDL

Caminhos para criar um novo gráfico MDL na interface do Designer

Métodos de criação de um gráfico MDL

Você pode criar um gráfico MDL usando qualquer um dos seguintes métodos:

Selecione a opção Arquivo > Novo > gráfico MDL na barra do menu principal
Clique no botão Adicionar gráfico MDL na barra de ferramentas principal
Clique com o botão direito do mouse em um pacote existente no painel Explorer e selecione a opção Novo > gráfico MDL

Você verá a caixa de diálogo Novo gráfico MDL, veja abaixo.

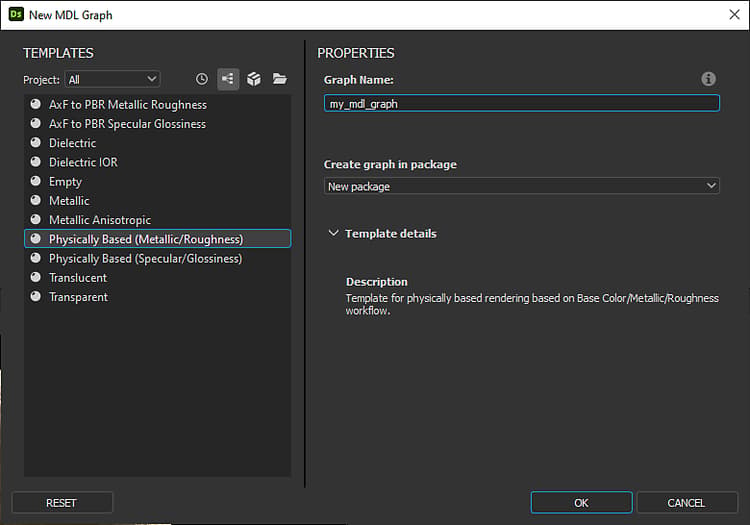

Nova caixa de diálogo de gráfico MDL

Nova caixa de diálogo de gráfico MDL

Caixa de diálogo Novo gráfico MDL

Independentemente do método usado para criar um novo gráfico MDL, você sempre será atendido com a caixa de diálogo Novo gráfico MDL, que permite configurar o novo gráfico.

Modelos

A seção Modelos permite selecionar um modelo de gráfico, que inclui nós pré-configurados para que você comece a usar o gráfico mais rapidamente. Os nós pré-configurados incluem nós de saída, nós simples para passar valores para essas saídas - por exemplo, cor uniforme e nós de entrada, dependendo do modelo.

Para começar com um gráfico totalmente em branco, selecione o modelo Vazio.

A opção Projeto permite filtrar a lista de modelos por arquivo de projeto. Isso facilita a localização dos modelos personalizados nos locais adicionados na seção Geral das Configurações do projeto para o arquivo de projeto.

WARNING

Se você selecionar o modelo errado, não poderá alternar para um modelo diferente após criar o gráfico.
Para migrar o gráfico existente para outro modelo, você pode criar um novo gráfico usando o modelo apropriado e copiar e colar o gráfico para o novo modelo. Reconecte os nós conforme apropriado, incluindo o nó Raiz.

A lista de modelos pode ser exibida em modos diferentes usando os botões ao lado da caixa de combinação Projeto:

: filtra a lista para exibir os últimos modelos usados na ordem de mais recentes para menos recentes, sendo o item superior o mais recente
: os modelos são exibidos somente pelo rótulo, na ordem dos arquivos do Substance 3D no diretório de modelos
: os modelos são exibidos por seu rótulo como filhos do arquivo do Substance 3D ao qual pertencem, na ordem dos arquivos no diretório de modelos
: os modelos são exibidos por seu rótulo como filhos do diretório ao qual pertencem, na ordem dos arquivos no diretório de modelos

Propriedades

A seção Propriedades do gráfico permite configurar informações básicas sobre o novo gráfico. Qualquer uma delas pode ser alterada depois, a qualquer momento, mas faz sentido prestar atenção no início e configurá-las adequadamente para seu caso de uso.

Nome do gráfico: o identificador do gráfico. Ele precisa ser exclusivo para um determinado pacote e não pode incluir espaços nem alguns caracteres especiais.
Criar gráfico no pacote: você pode usar esta caixa de combinação para criar um novo pacote para o novo gráfico ou adicionar o novo gráfico a qualquer pacote existente já carregado no painel do Explorer.
Observação: se o processo de criação for iniciado usando o método 4 (veja acima), esse parâmetro será predefinido para o pacote existente do qual o processo foi iniciado.
Detalhes do modelo: esta seção fornece um texto curto explicando as características e a finalidade do modelo
