La mappa normale ha strane sfumature colorate
L’output del fornaio è costituito da una serie di sfumature colorate molto forti.
Descrizione
Le sfumature colorate di solito si verificano quando vi è una mancata corrispondenza tra la trama a poli alto e a poli basso durante il processo di cottura al forno. Questa mancata corrispondenza può essere spiegata con il seguente motivo:
- La trama high-poly e low-poly non si sovrappone correttamente (vedere l’immagine seguente).
- Il poly alto è geometria mancante che il poly basso tenta di coprire.
- La trama ad alto poli o a basso poli ha invertito le normali dei vertici.
Quando accade, il processo di cottura tenta di far corrispondere una geometria che non esiste, creando qualcosa di vuoto. Il fornaio riempie quest’area vuota con un colore estratto dai pixel adiacenti nelle texture che crea la sfumatura colorata (a meno che Diffusione non sia disattivato).
Soluzione
Considerate le poche ragioni possibili che possono portare a una non sovrapposizione delle maglie, è necessario prendere in considerazione alcune soluzioni:
- Assicuratevi di congelare/reimpostare la trasformazione della trama (reimpostare la forma x, ecc.) per assicurarvi che tutte le trame siano coerenti
- Importa la trama bassa e alta come poly nel software di modellazione 3D per verificare che si sovrappongano correttamente
- Assicurati che la convenzione di denominazione sia valida se utilizzi la funzione Corrispondenza per nome (puoi verificarla effettuando una cottura in forno e quindi esaminando il file di registro che dovrebbe stampare i nomi delle trame).
Esempio

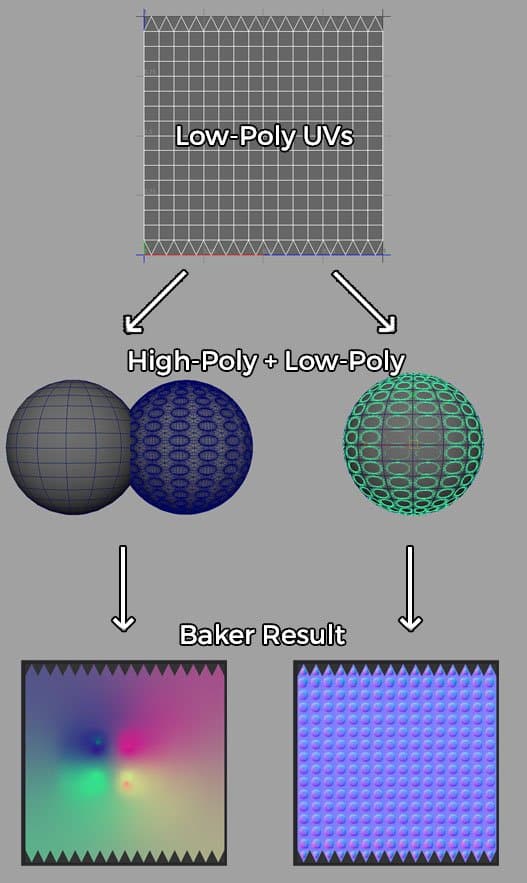

Di seguito è riportato un esempio con una sfera ad alto e basso poli. A sinistra le trame non si sovrappongono perché il poligono superiore è stato allontanato:
