Valori nei grafici Substance
Dopo l’introduzione del motore Substance 3D Designer v7 nella versione 2019.1.0, è ora possibile elaborare i valori nel grafico della Substance enon solo nelle funzioni. I dati dei valori sono gli stessi dati utilizzati nelle funzioni (tra cui valori interi, mobili e booleani) e sono quindi nettamente diversi dai dati dell’immagine a colori o in scala di grigi, che rappresentano i valori dei pixel di un’intera immagine. In particolare, quando si menzionano i dati Valori, ciò significa Intero 1, Intero 2, Intero 3 e Intero 4, Float 1, Float 2, Float 3 e Float 4 e Booleano. Ognuno di essi ha una codifica a colori distinta e nella maggior parte dei casi non è interscambiato tra loro.
Sono disponibili alcuni casi di utilizzo, ad esempio:
- Restituzione ed elaborazione di dati non di immagine, ad esempio proprietà di materiale a valore singolo o metadati aggiuntivi. Ad esempio, il valore IOR di un materiale.
- Ottimizzazione dei calcoli del grafico che non devono essere calcolati per pixel (un’alternativa al processore pixel). Ad esempio, una tinta unita casuale.
- Collegamento delle proprietà di un nodo a un altro elaborando i dati dell’immagine in valori. Ad esempio, i valori Minimo e Massimo per un’immagine con cui regolare i Livelli.
Nuovi nodi Value e input
Due nuovi nodi atomici funzionano con valori:
Inoltre, altri nodi li gestiscono in un modo specifico:

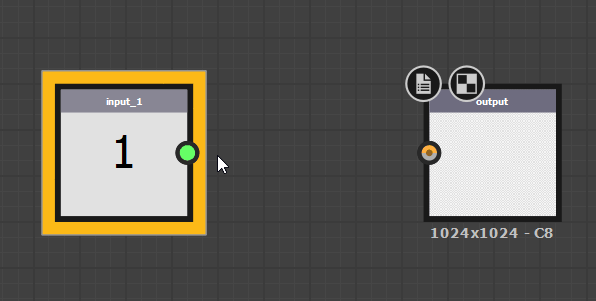

Il nodo di output viene automaticamente regolato in modo da diventare un output di valore se si collega una connessione di valore a tale nodo, come in precedenza per Scala di grigi e Colore.

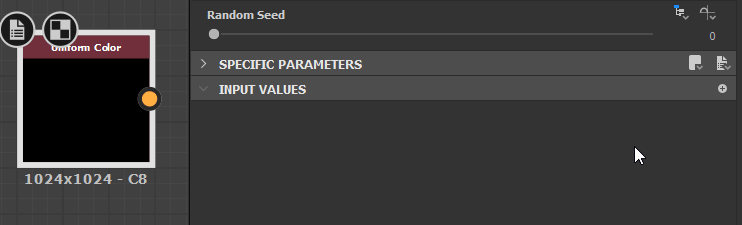

Su ogni singolo nodo (Atomice Library/Instance) è presente una nuova scheda che consente di definire gli input di valore.
Utilizzo dei valori
L’utilizzo di Valori è leggermente diverso dal normale lavoro del grafico a Substance:
Le connessioni di valori possono essere effettuate solo da un Processore di valori, da un valore di input o da un grafico secondario. Ciò significa che un processore di valori è l’unico modo per creare una connessione di valore da zero, non c’è un nodo di “valore statico” o qualcosa di simile. Create invece un processore valori, inserite un valore statico e impostatelo come output per ottenere lo stesso risultato.
Processori di valori può restituire un solo valore. Se si desidera restituire più valori o set o gruppi di valori, sarà necessario creare un grafico secondario.

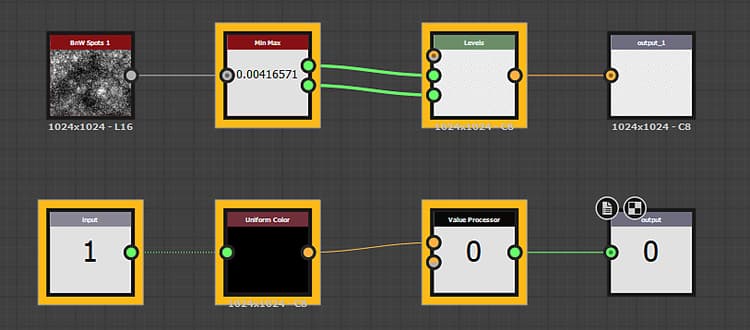

Per evidenziare la posizione in cui i valori sono esposti o in uso, qualsiasi nodo con input di valori o output di valori viene evidenziato con un bordo giallo spesso:
