Grafici Substance
I grafici Substance sono il tipo principale di grafico creato in Substance 3D Designer. Il loro scopo è generare ed elaborare dati di immagini 2D che non siano vincolati a una risoluzione, un colore o una forma impostata. Sono intesi come strumenti di elaborazione e generazione delle immagini estremamente versatili, non solo come risultati statici preimpostati.
I risultati possono presentarsi sotto forma di semplici pattern in bianco e nero, di filtri che vengono eseguiti solo su altre immagini e non generano contenuti di per sé, o anche di materiale procedurale completo con più canali.
I grafici a Substance sonoil tipo di grafico più supportato e possono essere esportati e utilizzati in numerosi flussi di lavoro diversi.
Esempi
Di seguito sono riportati alcuni esempi tipici di casi di utilizzo comuni.

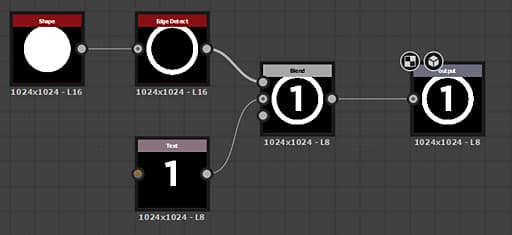

Una semplice forma maschera per una decalcomania viene creata generandoun testo e una forma disco, estraendo il bordo dal disco e infine unendoli prima di impostarli come output finale.
Il testo con il numero o il thickness del bordo può essere esposto esternamente per rendere questo grafico più dinamico.

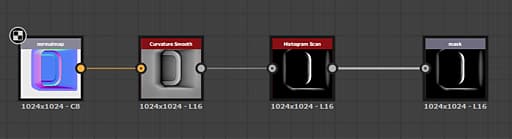

Un grafico di filtro prende una mappa normale come input (con un’anteprima personalizzata), la converte in curvatura e quindi regola il contrasto per creare una maschera di bordi convessi come output finale.
I valori di contrasto impostati nell’istogramma possono essere esposti, rendendo questo un filtro semplice ma utile in combinazione con lo slot di input dinamico.

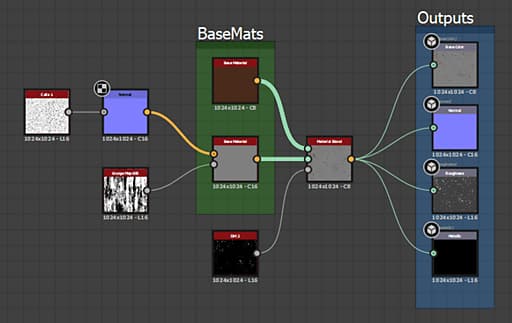

Un grafico più complicatofonde due Materiali di base. Un Materiale di base è semplice, l’altro utilizza alcuni input personalizzati per aggiungere interesse. Viene utilizzata una maschera per determinare quale dei due materiali viene visualizzato in una posizione prima di essere impostato come output finale.
In questo esempio vengono utilizzate modalità di creazione del collegamento per semplificare l’utilizzo di più collegamenti.
