Modalità di creazione del collegamento
In Substance grafici, è possibile connettere i nodi utilizzando una delle tre modalità di creazione dei collegamenti:

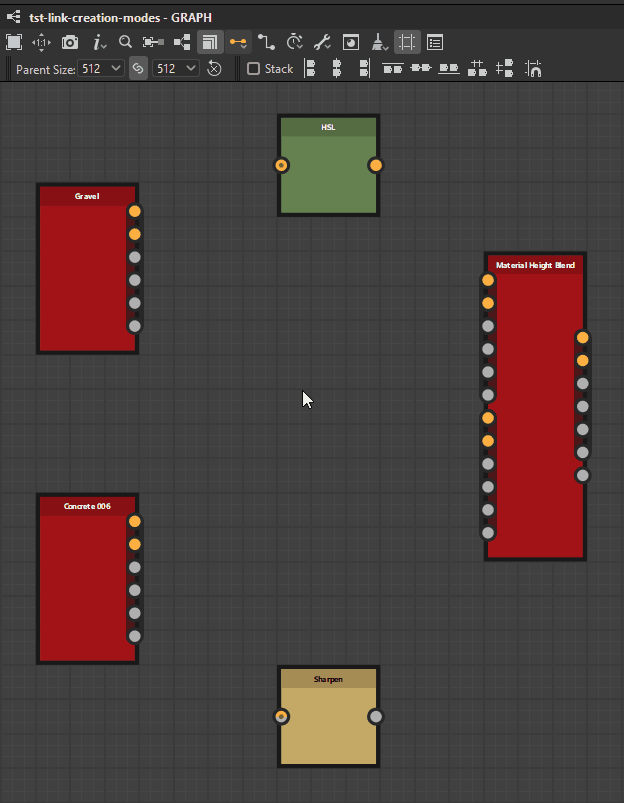

Fare clic per ingrandire
Nessuna condizione applicata.
Fare clic per ingrandire
Input e output vengono confrontati in base al loro utilizzo.
Se solo uno dei due presenta un utilizzo, la connessione viene eseguita come in modalità Standard.
Fare clic per ingrandire
Come Materiale.
Input e output appartenenti allo stesso gruppo sono compressi.
È possibile passare da una modalità all’altra in qualsiasi momento nella barra degli strumenti del grafico facendo clic sul pulsante
Nelle modalità Materiale e Materiale compatto, le connessioni tra input e output con utilizzi non corrispondenti non sono consentite.
Le modalità
Standard
Compatta
Materiale compatto
Assegnazione di gruppi
Per utilizzare le modalità Materiale e Materiale compatto, dovete assegnare dei gruppi ai nodi Input e Output del grafico.
È possibile assegnare un gruppo nei parametri Attributi del nodo, compilando il nome del gruppo nella proprietà Gruppo. Un gruppo può essere qualsiasi valore di stringa e i collegamenti verranno raggruppati se condividono lo stesso, con distinzione tra maiuscole e minuscole.
Gli input e gli output raggruppati di un grafico vengono identificati visivamente da racchiusi in una capsula scura nelle istanze del nodo che fanno riferimento a quel grafico.
Fare clic per ingrandire
Corrispondenza del collegamento con l’utilizzo
Una volta raggruppati i collegamenti, i singoli input devono corrispondere agli output. Questa operazione viene eseguita tramite l’attributo Utilizzo dei nodi Input e Output. Se l’utilizzo tra input e output corrisponde, verrà creato un collegamento. Se non viene trovato un utilizzo corrispondente, non viene creato alcun collegamento.
Fare clic per ingrandire
