Ventana emergente de desplazamiento

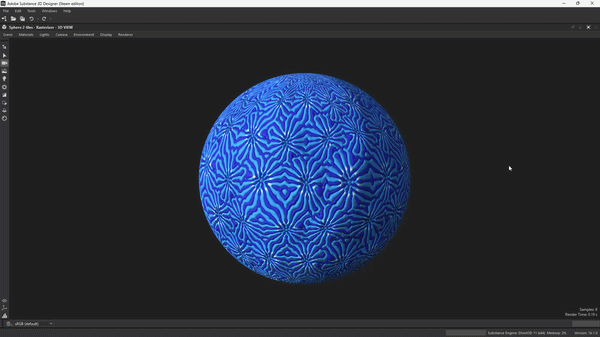

La ventana emergente de Desplazamiento disponible en la barra de herramientas Vista 3D ofrece controles directos para el desplazamiento y la teselación de mallas.
Hay tres parámetros:
- Escala de altura
- Nivel de altura
- Teselación
Escala de altura
Distancia máxima del desplazamiento para los vértices de malla a lo largo de su normal, en unidades de escena.
Esta es la distancia recorrida para un valor de 1,0 en el mapa de height.
Cuando un gráfico de Substance está conectado a un material y ese gráfico incluye un nodo de salida con heightScale , el parámetro de escala de Height en la ventana emergente está deshabilitado para ese material
ya que actualmente está siendo manejado por el gráfico.
para garantizar el sombreado correcto al utilizar desplazamiento.
Nivel de altura
Valor de escala de grises en la asignación de height que se utiliza como punto medio para el height de desplazamiento.
Es decir, el valor de umbral utilizado como elevación 0,0.
Los valores por debajo de ese umbral dan como resultado que los vértices se desplacen hacia atrás, mientras que los valores por encima del umbral dan como resultado
los vértices se desplazan hacia adelante.
Teselación
La teselación implica la subdivisión de caras de malla individuales mediante la adición de un vértice en sus segmentos y, a continuación, la conexión
todos los vértices a un nuevo vértice en su centro, de modo que 1 cara se convierta en 6.
El parámetro define la cantidad de veces que las caras se deben subdividir recursivamente.
El ámbito del parámetro de teselación varía según el procesador que se esté utilizando actualmente: se puede aplicar
por malla o por material.
Por malla
Al utilizar el procesador Rasterizer o Trazador de ruta de GPU, cada objeto Mesh de la escena tiene un procesador independiente
valor de subdivisión.
La subdivisión es contextual: está optimizada de tal manera que solo aparece con un valor de height no uniforme o
se subdividirá un mapa de altura no plana, independientemente del valor del parámetro.
Por material
Al utilizar el procesador OpenGL, cada material de la escena tiene un valor de subdivisión independiente, que
se aplica a todas las caras que usan ese material.
La subdivisión no es contextual: las superficies se subdividen la cantidad de veces especificada, independientemente de su corriente
valor de height o textura.
Visualización de teselación
Puede visualizar el resultado de la teselación comprobando la malla metálica de la malla.
A continuación se describen los pasos para mostrar la malla metálica de cada procesador:
Rasterizador/Trazador de ruta de GPU
Utilice la
y, en el conjunto acoplado Propiedades, ve a Configuración de procesamiento > Modo de diagnóstico y selecciona la Malla metálica (espacio de entorno) opción.
OpenGL
Utilice la
botón.
