Valores en gráficos de Substance
Desde la presentación de Substance 3D Designer Engine v7 en la versión 2019.1.0, ahora es posible procesar valores en el gráfico del Substance y no solo en las funciones. Los datos de valor son los mismos datos utilizados en funciones (enteros, flotantes y booleanos, entre otros), lo que los diferencia claramente de los datos de imagen en color o escala de grises, que representan valores de píxeles para toda una imagen. Específicamente, al mencionar datos Values, esto significa Entero 1, Entero 2, Entero 3 y Entero 4, Flotante 1, Flotante 2, Flotante 3 y Flotante 4 y Booleano. Cada uno tiene un código de colores distinto y la mayoría no se intercambian entre sí.
Hay algunos casos de uso para esto, como:
- Devolver y procesar datos que no son de imagen, como propiedades de material de un solo valor o metadatos adicionales. Por ejemplo, el valor IOR de un material.
- Optimización de cálculos de gráficos que no necesitan calcularse por píxel (una alternativa al procesador de píxeles). Por ejemplo, un color sólido aleatorio.
- Vinculación de propiedades de un nodo a otro mediante el procesamiento de datos de imagen en valores. Por ejemplo, los valores Mínimo y Máximo de una imagen para ajustar Niveles.
Novedades y nodos Value
Dos nuevos nodos atómicos funcionan con valores:
Además, otros nodos se ocupan de ellos de una manera específica:

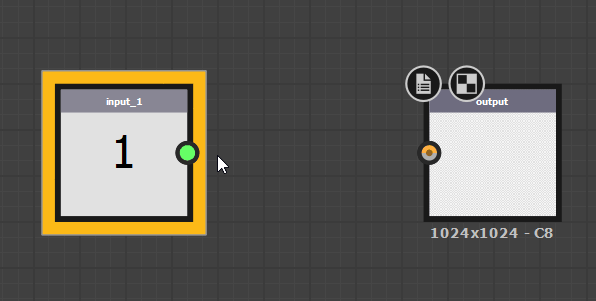

El nodo de salida se ajusta automáticamente para convertirse en un valor de salida si se conecta a él una conexión de valor, como lo hacía antes con la escala de grises y el color.

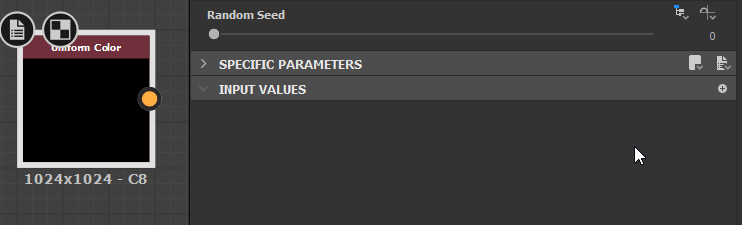

Hay una nueva pestaña en cada nodo (Atomic y Library/Instance) que te permite definir entradas de Value.
Uso de valores
El uso de valores es ligeramente diferente del trabajo de gráfica normal del Substance:
Las conexiones de valores solo se pueden realizar desde un Procesador de valor, desde un valor de entrada o desde un subgráfico. Eso significa que un procesador de valores es la única forma de crear una conexión de valor desde cero, no hay un nodo de “valor estático” o algo similar. En su lugar, cree un procesador de valores, coloque un valor estático y establézcalo como salida para obtener el mismo resultado.
El procesador de valor solo puede devolver un único valor. Si desea devolver varios valores, o conjuntos o grupos de valores, deberá crear un subgráfico.

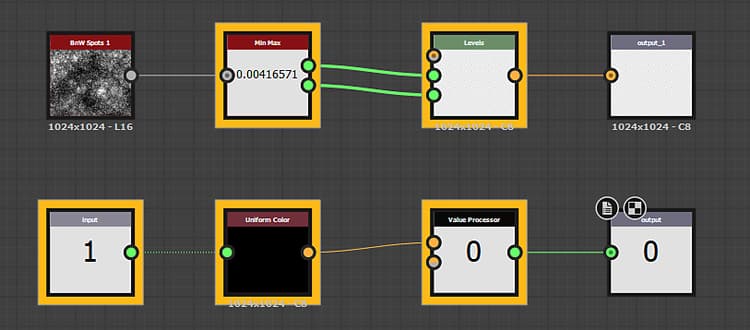

Para resaltar dónde se exponen o se usan los valores, cualquier nodo que tenga entradas de valor o salidas de valor se resalta con un borde amarillo grueso:
