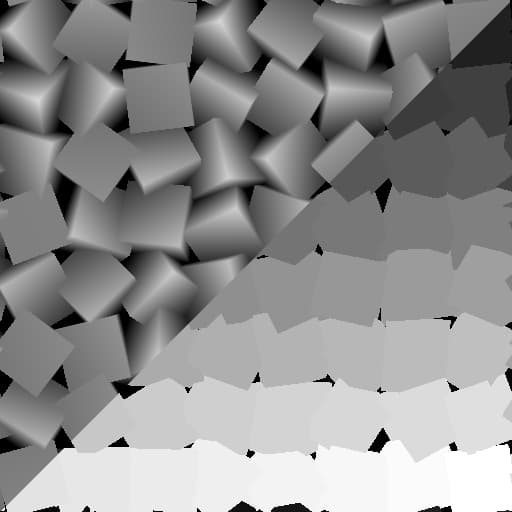

Dispersión de forma v2 en máscara
En: Generador > Patrón
Descripción
Calcula una máscara a partir de una selección de formas generadas por el nodo Shape splatter v2.
Las opciones disponibles incluyen la selección aleatoria, así como la selección de rangos de formas mediante un identificador único o un ID de material o ID de patrón*.
El nodo Shape splatter v2 preenmascara las formas a partir de su fusión de height con el height de fondo.
Tanto el fondo como las formas no seleccionadas son negro puro. (Es decir, un valor de 0)
*: Uno de los valores recuperados de la entrada Shape splatter UVW es el identificador de material o el identificador de patrón, según el tipo de forma utilizado en el nodo Shape splatter v2:
- SDF/primitive: Id. de material
- Entrada/Atlas de cuadrícula de patrón: Id. de patrón, es decir, el índice del patrón en la lista/atlas.
Entradas
G - Componente V de las UV de las formas.
B - height de las formas. (W)
A - Datos empaquetados:
- Parte entera: El identificador único de las formas. (Id.)
- Parte fraccional: Depende del tipo de forma: Id. de material si SDF/primitivo, id. de patrón* si entrada/atlas de cuadrícula de patrón.
*: El id. de patrón es el índice de la forma en la lista/atlas.
Salidas
Parámetros
- Máscara binaria: Todas las formas seleccionadas usan un valor de 1.
- Id. de forma (entero): Las formas seleccionadas usan su identificador único. (Id.)
- Id. de material (entero): Las formas seleccionadas usan su Id. de material.
- Id. de forma (normalizado): Las formas seleccionadas usan su identificador (Id.) único asignado al intervalo [0, 1] desde el Id. seleccionado más bajo hasta el más alto.
- Id. de material (normalizado): Las formas seleccionadas usan su Id. de material asignado al intervalo [0, 1] desde el Id. de material seleccionado más bajo hasta el más alto.
Esto facilita el desplazamiento de la selección actual por el valor especificado sin tener que ajustar manualmente los límites inicial y final.
- Ninguno: Omitir el ID de material/ID de patrón completamente para la selección.
- Y: Las formas seleccionadas deben incluirse en los intervalos ID de material e ID de material/ID de patrón. (Incluye menos formas)
- O: Las formas seleccionadas deben incluirse en los intervalos ID. o ID. de material/ID. de patrón. (Incluye más formas)
*: Consulte la descripción del nodo para obtener más información.
*: Consulte la descripción del nodo para obtener más información.
