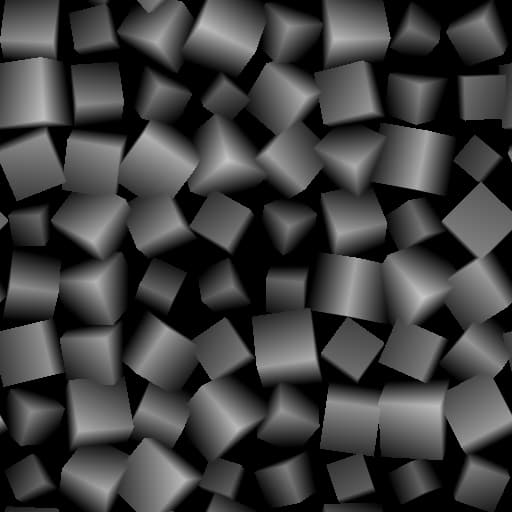

Forma salpicaduras v2
En: Generador > Patrón
Descripción
Dispersión formas en una superficie de height de fondo con funciones avanzadas para su dispersión en un espacio 3D virtual, con controles de posición, rotación, escala y aleatoriedad.

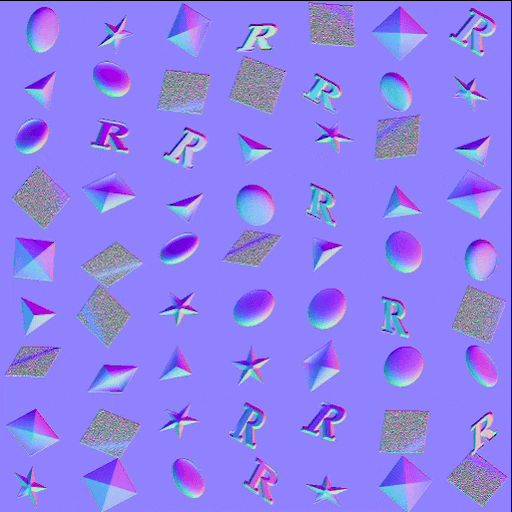

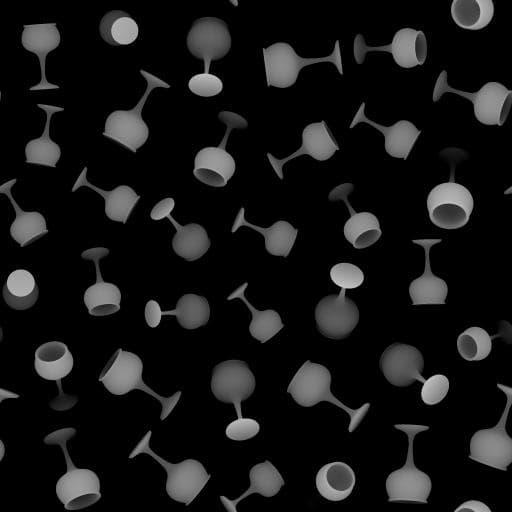

El nodo ofrece formas 3D primitivas básicas y admite formas personalizadas proporcionadas como imagen de patrón, atlas o como función de campo de distancia firmada (SDF) para formas 3D personalizadas complejas.

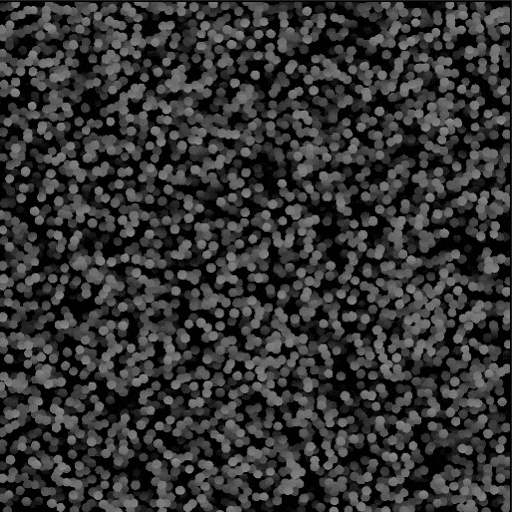

Hay disponibles varios métodos de distribución de formas, incluida la creación de una función personalizada para un control completo.
Las formas se pueden desplazar hacia áreas específicas mediante un mapa de densidad personalizado.
Nota: Este nodo no está diseñado para usarse con las versiones de CPU del motor del Substance, es decir, SSE2 (Windows, Linux) y NEON (macOS).
INFO
Los datos generados por este nodo se pueden utilizar con los demás nodos de la familia Shape splatter v2:
Los nodos color de Atlas de cuadrícula te permiten empaquetar imágenes en un atlas de tamaño personalizado, hasta 16 patrones en celdas de 4*4.
TIP
La muestra de material 'Rusty bolt' está disponible para comenzar con los nodos Shape splatter v2.
Para obtener más información sobre conceptos y flujos de trabajo que implican Funciones SDF, vaya a la página dedicada: Trabajando con Funciones SDF
Entradas
height de fondo Escala de grises
Mapa de height base en el que se dispersan las formas. Los heightes de cada uno se combinan usando una ‘mezcla máxima’, donde se usa la más alta de las dos.
La contribución del height de fondo al height de salida se controla mediante el parámetro Opacidad de entrada de fondo.
La contribución del height de fondo al height de salida se controla mediante el parámetro Opacidad de entrada de fondo.
Mapa de densidad Escala de grises
Un mapa en escala de grises que guía el desplazamiento de las formas según su luminancia, en el que las formas se reúnen en sus áreas más brillantes.
La intensidad del desplazamiento de las formas se controla mediante el parámetro multiplicador de Mapa de densidad.
La intensidad del desplazamiento de las formas se controla mediante el parámetro multiplicador de Mapa de densidad.
mapa de desplazamiento de Height Escala de grises
Mapa de escala de grises cuyos valores se añaden a las formas de forma uniforme según la ubicación de pivotación de las formas.
La contribución del mapa se controla mediante el parámetro multiplicador de mapa de desplazamiento de Height.
La contribución del mapa se controla mediante el parámetro multiplicador de mapa de desplazamiento de Height.
mapa de escala de Height Escala de grises
Mapa de escala de grises cuyos valores se utilizan como factor para el height de las formas.
La contribución del mapa se controla mediante el parámetro multiplicador de mapa de escala de Height.
La contribución del mapa se controla mediante el parámetro multiplicador de mapa de escala de Height.
Mapa de escala de formas Escala de grises
Mapa de escala de grises cuyos valores se utilizan como factor para la escala de las formas.
La contribución del mapa se controla mediante el parámetro Multiplicador de mapa de escala.
La contribución del mapa se controla mediante el parámetro Multiplicador de mapa de escala.
Rotación de forma Escala de grises
Un mapa de escala de grises cuyos valores se agregan a la rotación 3D de las formas, ajustados por los factores por eje proporcionados por el parámetro multiplicador de mapa de rotación 3D.
Mapa de vectores Color
Un mapa que describe los vectores de dirección que se pueden usar para controlar la rotación o la posición de las formas, utilizando los siguientes parámetros:
- desplazamiento de mapa vectorial ajusta el efecto del mapa para mover las formas.
- Entrada de rotación de Pendiente se puede establecer en ‘Mapa vectorial’ para usar este mapa para rotar las formas usando los parámetros relacionados.
- desplazamiento de mapa vectorial ajusta el efecto del mapa para mover las formas.
- Entrada de rotación de Pendiente se puede establecer en ‘Mapa vectorial’ para usar este mapa para rotar las formas usando los parámetros relacionados.
Mapa de máscaras Escala de grises
Imagen utilizada para enmascarar formas según el umbral del mapa de máscaras.
Es decir. se enmascararán las formas situadas en áreas del mapa donde la luminancia esté por debajo de ese umbral.
Es decir. se enmascararán las formas situadas en áreas del mapa donde la luminancia esté por debajo de ese umbral.
Entrada de patrón 1 Escala de grises
El mapa de altura para el patrón #1 que está disperso cuando Tipo de patrón está establecido en ‘Entrada de patrón’.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
Entrada de patrón 2 Escala de grises
El mapa de altura para el patrón #2 que está disperso cuando Tipo de patrón está establecido en ‘Entrada de patrón’.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
Entrada de patrón 3 Escala de grises
El mapa de altura para el patrón #3 que está disperso cuando Tipo de patrón está establecido en ‘Entrada de patrón’.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
Entrada de patrón 4 Escala de grises
El mapa de altura para el patrón #4 que está disperso cuando Tipo de patrón está establecido en ‘Entrada de patrón’.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
Entrada de patrón 5 Escala de grises
El mapa de altura para el patrón #5 que está disperso cuando Tipo de patrón está establecido en ‘Entrada de patrón’.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
Entrada de patrón 6 Escala de grises
El mapa de altura para el patrón #6 que está disperso cuando Tipo de patrón está establecido en ‘Entrada de patrón’.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
Entrada de patrón 7 Escala de grises
El mapa de altura para el patrón #7 que está disperso cuando Tipo de patrón está establecido en ‘Entrada de patrón’.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
Entrada de patrón 8 Escala de grises
El mapa de altura para el patrón #8 que está disperso cuando Tipo de patrón está establecido en ‘Entrada de patrón’.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
Sugerencia: Utilice una resolución que esté cerca del tamaño máximo que puede tener el patrón cuando está disperso.
height de Atlas de cuadrícula Escala de grises
La imagen que describe el height de los patrones empaquetados en un atlas.
Use el parámetro tamaño de Atlas de cuadrícula para especificar el tamaño de cuadrícula del atlas.
Use el parámetro tamaño de Atlas de cuadrícula para especificar el tamaño de cuadrícula del atlas.
Atlas de cuadrícula normal Color
Imagen que describe las normales de los patrones empaquetados en un atlas.
Use el parámetro tamaño de Atlas de cuadrícula para especificar el tamaño de cuadrícula del atlas.
Use el parámetro tamaño de Atlas de cuadrícula para especificar el tamaño de cuadrícula del atlas.
Salidas
Height
El mapa de altura calculado para las formas dispersas, incluido el height de fondo, si se utiliza y está visible.
Color SDF
Los colores de la forma producidos por la Función SDF.
Use el nodo Establecer color del gráfico de Funciones SDF para definir un color por componente de la forma.
Use el nodo Establecer color del gráfico de Funciones SDF para definir un color por componente de la forma.
Metalidad SDF
Los colores de la forma producidos por la Función SDF.
Use el nodo Set metalness en el gráfico de Función SDF para definir un valor de metalness por componente de la forma.
Use el nodo Set metalness en el gráfico de Función SDF para definir un valor de metalness por componente de la forma.
Rugosidad SDF
Los colores de la forma producidos por la Función SDF.
Use el nodo Establecer rugosidad del gráfico de Funciones SDF para definir un valor de rugosidad por componente de la forma.
Use el nodo Establecer rugosidad del gráfico de Funciones SDF para definir un valor de rugosidad por componente de la forma.
Normal
Las normales calculadas para las formas dispersas, enmascaradas según la fusión con el height de fondo.
Si el tipo de forma es ‘Atlas de cuadrícula’, las normales proporcionadas a la entrada normal de Atlas de cuadrícula se utilizan directamente.
Si el tipo de forma es ‘Atlas de cuadrícula’, las normales proporcionadas a la entrada normal de Atlas de cuadrícula se utilizan directamente.
Splatter UVW
R - Componente U de las UV de las formas.
G - Componente V de las UV de las formas.
B - height de las formas. (W)
A - Datos empaquetados:
- Parte entera: El identificador único de las formas. (Id.)
- Parte fraccional: Depende del tipo de forma: Id. de material si SDF/primitivo, id. de patrón* si entrada/atlas de cuadrícula de patrón.
*: El id. de patrón es el índice de la forma en la lista/atlas.
G - Componente V de las UV de las formas.
B - height de las formas. (W)
A - Datos empaquetados:
- Parte entera: El identificador único de las formas. (Id.)
- Parte fraccional: Depende del tipo de forma: Id. de material si SDF/primitivo, id. de patrón* si entrada/atlas de cuadrícula de patrón.
*: El id. de patrón es el índice de la forma en la lista/atlas.
Datos de salpicaduras 1
R - Componente X de la posición en la superficie de la forma, en el espacio de objetos.
G - Componente Y de la posición en la superficie de la forma, en el espacio de objetos.
B - Componente Z de la posición en la superficie de la forma, en el espacio de objetos.
A - Datos empaquetados:
- Componente entero: Componente U de las coordenadas UV para los datos de las formas en las salidas de datos 2/3.
- Parte fraccional: componente V de las coordenadas UV para los datos de las formas en las salidas de datos 2/3.
- Firmar: Máscara binaria para la fusión de las formas con el height de fondo.
G - Componente Y de la posición en la superficie de la forma, en el espacio de objetos.
B - Componente Z de la posición en la superficie de la forma, en el espacio de objetos.
A - Datos empaquetados:
- Componente entero: Componente U de las coordenadas UV para los datos de las formas en las salidas de datos 2/3.
- Parte fraccional: componente V de las coordenadas UV para los datos de las formas en las salidas de datos 2/3.
- Firmar: Máscara binaria para la fusión de las formas con el height de fondo.
Datos de salpicaduras 2
R - Componente X de la rotación 3D de las formas.
G - Componente Y de la rotación 3D de las formas.
B - Componente Z de la rotación 3D de las formas.
A - Rotación de las formas en torno a su normal.
Todas las rotaciones se definen en número de vueltas.
G - Componente Y de la rotación 3D de las formas.
B - Componente Z de la rotación 3D de las formas.
A - Rotación de las formas en torno a su normal.
Todas las rotaciones se definen en número de vueltas.
Datos de salpicaduras 3
R - Componente X de la posición de las formas.
G - Componente Y de la posición de las formas.
B - Desplazamiento de las formas a lo largo de su posición normal.
A - Datos empaquetados:
- Parte entera: El identificador único de la forma.
- Parte fraccional:El índice del patrón de las formas en su atlas de origen. (Si se utiliza un tipo de patrón de atlas de cuadrícula)
G - Componente Y de la posición de las formas.
B - Desplazamiento de las formas a lo largo de su posición normal.
A - Datos empaquetados:
- Parte entera: El identificador único de la forma.
- Parte fraccional:El índice del patrón de las formas en su atlas de origen. (Si se utiliza un tipo de patrón de atlas de cuadrícula)
Datos de salpicaduras 4
Píxel 1
R - Tamaño X de las imágenes de salida de datos 2/3.
G - Tamaño Y de las imágenes de salida de datos 2/3.
B - Tamaño X de la imagen de salida de datos 4.
A - Tamaño Y de la imagen de salida de datos 4.
Píxel 2
R: el tipo de forma. (E.g. Cubo, cilindro, …)
G - Datos empaquetados:
- Valor absoluto: Número de entrada del patrón.
- Firmar: Formato normal del mapa de normales de salida. (Positivo: DirectX / Negativo: OpenGL)
B: tamaño X del atlas de cuadrícula. (Es decir, la cantidad de columnas)
A: tamaño Y del atlas de cuadrícula. (Es decir, la cantidad de filas)
R - Tamaño X de las imágenes de salida de datos 2/3.
G - Tamaño Y de las imágenes de salida de datos 2/3.
B - Tamaño X de la imagen de salida de datos 4.
A - Tamaño Y de la imagen de salida de datos 4.
Píxel 2
R: el tipo de forma. (E.g. Cubo, cilindro, …)
G - Datos empaquetados:
- Valor absoluto: Número de entrada del patrón.
- Firmar: Formato normal del mapa de normales de salida. (Positivo: DirectX / Negativo: OpenGL)
B: tamaño X del atlas de cuadrícula. (Es decir, la cantidad de columnas)
A: tamaño Y del atlas de cuadrícula. (Es decir, la cantidad de filas)
Parámetros
Modo de distribución de posiciones Entero
Método de distribución de las formas en el espacio:
- cuadrícula 2D: Una cuadrícula simple uniforme.
- disco Poisson: Una simulación que intenta desplazar aleatoriamente las celdas de una cuadrícula para evitar superposiciones mientras se utiliza el espacio disponible.
- Uniforme: Una distribución uniforme de un número especificado de formas. Requiere cálculos más intensivos.
- Función personalizada: Cree un gráfico de funciones para definir la distribución de las formas. Las variables disponibles se muestran en la descripción del nodo.
- cuadrícula 2D: Una cuadrícula simple uniforme.
- disco Poisson: Una simulación que intenta desplazar aleatoriamente las celdas de una cuadrícula para evitar superposiciones mientras se utiliza el espacio disponible.
- Uniforme: Una distribución uniforme de un número especificado de formas. Requiere cálculos más intensivos.
- Función personalizada: Cree un gráfico de funciones para definir la distribución de las formas. Las variables disponibles se muestran en la descripción del nodo.
Función Position Flotante2
Gráfico de funciones utilizado para definir la distribución de las formas.
El gráfico genera un valor Flotante2 para la posición normalizada XY de las formas de la imagen.
Variables disponibles:
-
-
El gráfico genera un valor Flotante2 para la posición normalizada XY de las formas de la imagen.
Variables disponibles:
-
shape.id (Flotante) El identificador único de la forma.-
shape.amount (Flotante) Cantidad de formas especificadas por el parámetro Amount.Importe X Entero
Cantidad de columnas en la cuadrícula de distribución.
Es decir. la cantidad de formas generadas en el eje X.
Es decir. la cantidad de formas generadas en el eje X.
Importe Y Entero
Cantidad de filas en la cuadrícula de distribución.
Es decir. la cantidad de formas generadas en el eje Y.
Es decir. la cantidad de formas generadas en el eje Y.
Importe Entero
Cantidad de formas generadas.
Formato normal de salida Entero
Formato del mapa de normales de salida.
Invierte de forma efectiva el canal verde.
- DirectX: El eje Y señala hacia arriba.
- OpenGL: El eje Y señala hacia abajo.
Invierte de forma efectiva el canal verde.
- DirectX: El eje Y señala hacia arriba.
- OpenGL: El eje Y señala hacia abajo.
Expansión no cuadrada Booleano
En las imágenes no cuadradas, conserva la proporción de formas y expande su generación a los límites de la imagen.
Tipo de forma Entero
Hay varios tipos de formas disponibles para ser dispersados, cada uno con características específicas.
La Función SDF es un gráfico de funciones que genera un campo de distancia firmado (SDF) que describe la superficie de una forma 3D. Esto permite la dispersión 3D de formas procedimientas complejas que pueden variar dinámicamente.
Las formas primitivas, calculadas mediante funciones simples de intersección de rayos y superficies, están listas para usarse: cubo, esfera, cilindro, plano, disco
Los patrones de entrada son imágenes proporcionadas por el gráfico. Estos se asignan a planos y se pueden extruir en formas 3D:
- Entrada de imagen: Patrones conectados a los pines de entrada Pattern input #.
- Atlas de cuadrícula: Los patrones se empaquetan en una imagen atlas conectada a las entradas de Atlas de cuadrícula.
La Función SDF es un gráfico de funciones que genera un campo de distancia firmado (SDF) que describe la superficie de una forma 3D. Esto permite la dispersión 3D de formas procedimientas complejas que pueden variar dinámicamente.
Las formas primitivas, calculadas mediante funciones simples de intersección de rayos y superficies, están listas para usarse: cubo, esfera, cilindro, plano, disco
Los patrones de entrada son imágenes proporcionadas por el gráfico. Estos se asignan a planos y se pueden extruir en formas 3D:
- Entrada de imagen: Patrones conectados a los pines de entrada Pattern input #.
- Atlas de cuadrícula: Los patrones se empaquetan en una imagen atlas conectada a las entradas de Atlas de cuadrícula.
Tamaño de Atlas de cuadrícula Entero2
Cantidad de filas y columnas del atlas proporcionadas a las entradas de imagen Atlas de cuadrícula.
Nota: Las celdas vacías del atlas producirán huecos en la distribución de formas.
Nota: Las celdas vacías del atlas producirán huecos en la distribución de formas.
Actualizar atlas de cuadrícula normal Booleano
Cuando True, se omite el mapa normal proporcionado a la entrada de imagen Atlas de cuadrícula normal y se calculan desde cero las normales de los patrones proporcionados al height de Atlas de cuadrícula.
Si False, el mapa normal proporcionado al Atlas de cuadrícula normal se usa tal cual.
Nota: La intensidad de las normales se ajusta según el height de extrusión de forma.
Si False, el mapa normal proporcionado al Atlas de cuadrícula normal se usa tal cual.
Nota: La intensidad de las normales se ajusta según el height de extrusión de forma.
Formato normal de Atlas de cuadrícula Entero
Formato del mapa normal proporcionado para la entrada de imagen Atlas de cuadrícula normal.
Invierte de forma efectiva el canal verde.
- DirectX: El eje Y señala hacia arriba.
- OpenGL: El eje Y señala hacia abajo.
Invierte de forma efectiva el canal verde.
- DirectX: El eje Y señala hacia arriba.
- OpenGL: El eje Y señala hacia abajo.
Número de entrada de patrón Entero
Cantidad de patrones proporcionados como imágenes de entrada.
Agrega tantos pines de entrada Pattern # al nodo.
Agrega tantos pines de entrada Pattern # al nodo.
Habilitar extrusión de forma Booleano
Alterna la extrusión de patrones de entrada interpretándolos como mapas de height, lo que da como resultado formas 3D de procedimiento complejas.
Simetría de extrusión de formas Booleano
Permite la extrusión simétrica hacia delante/hacia atrás de los patrones de entrada.
El eje de simetría es el punto intermedio de la extrusión, lo que significa que su ubicación puede cambiar según la posición de pivote de las formas.
El eje de simetría es el punto intermedio de la extrusión, lo que significa que su ubicación puede cambiar según la posición de pivote de las formas.
height de extrusión de formas Flotante
Distancia máxima de extrusión en el espacio de imagen, donde 1 es el lado más largo de la imagen.
Esta distancia se escala en relación con el valor Escala de forma.
Esta distancia se escala en relación con el valor Escala de forma.
Muestras de extrusión de forma Entero
Cantidad de muestras realizadas para dibujar la extrusión de los patrones de entrada.
Una cantidad mayor da como resultado extrusiones más suaves y definidas a costa de cierto rendimiento.
Una cantidad mayor da como resultado extrusiones más suaves y definidas a costa de cierto rendimiento.
Función de patrón Flotante
El gráfico de funciones del Substance creado se usa para calcular el patrón asignado a un SDF de plano 3D.
Estos patrones también se pueden extruir usando Habilitar extrusión de forma.
Estos patrones también se pueden extruir usando Habilitar extrusión de forma.
Función SDF de motivo Flotante
Gráfico de funciones del Substance que crea el campo de distancia firmada (SDF), que describe la superficie de un objeto 3D en el espacio.
Examine la colección integrada de Funciones SDF en la biblioteca para crear un objeto complejo combinando varios SDF primitivos con los operadores y transformaciones disponibles.
Una forma SDF es completamente procedimienta y se puede ajustar dinámicamente, lo que puede permitir que cada forma dispersada sea única.
Use el nodo 3D viewer para visualizar el resultado de una Función SDF.
Nota: Para aplicar aleatoriedad en Funciones SDF, use los nodos Hash en lugar de ‘Random’.
Examine la colección integrada de Funciones SDF en la biblioteca para crear un objeto complejo combinando varios SDF primitivos con los operadores y transformaciones disponibles.
Una forma SDF es completamente procedimienta y se puede ajustar dinámicamente, lo que puede permitir que cada forma dispersada sea única.
Use el nodo 3D viewer para visualizar el resultado de una Función SDF.
Nota: Para aplicar aleatoriedad en Funciones SDF, use los nodos Hash en lugar de ‘Random’.
Tamaño de marco delimitador de SDF Flotante3
Define el tamaño máximo del cuadro delimitador (cuadro B) de la forma SDF, que a su vez se utiliza para calcular su cuadro 2D.
Las formas sólo se dibujan dentro de los límites de su cuadro 2D y el resto se recorta.
Las formas sólo se dibujan dentro de los límites de su cuadro 2D y el resto se recorta.
Habilitar recorte Booleano
Cambia el recorte de patrones, lo que ignora todos los valores por debajo del umbral de recorte. Esto garantiza que solo se utilice la silueta deseada de los motivos.
Umbral de recorte Flotante
Valor de escala de grises por debajo del cual se recortan los valores de los patrones. Es decir, el valor utilizado como borde de la silueta para los patrones.
Flujo de trabajo normalizado Booleano
Cuando está activada, habilita el ajuste automático del height de las formas para que conserven sus proporciones originales a medida que se escalan hacia arriba o hacia abajo.
Cuando está desactivado, el height de las formas se expresa en el rango completo de height de la imagen, independientemente de sus proporciones originales.
El height de las formas todavía se puede ajustar manualmente mediante los parámetros escala de Height.
Cuando está desactivado, el height de las formas se expresa en el rango completo de height de la imagen, independientemente de sus proporciones originales.
El height de las formas todavía se puede ajustar manualmente mediante los parámetros escala de Height.
La escala de forma afecta a la escala de height Booleano
Cuando es True, la escala de height de una forma se ajusta a medida que cambia su escala para conservar sus proporciones.
Cuando es False, la escala de height es independiente de la escala de la forma, lo que produce deformación.
Cuando es False, la escala de height es independiente de la escala de la forma, lo que produce deformación.
escala de Height Flotador
Un multiplicador para el height de la forma, donde 1 es el height completo de la forma expresado en el rango de height completo de la imagen del rango de height normalizado de la forma. (Consulte Flujo de trabajo normalizado)
Escala de Height aleatoria Flotador
Redimensiona aleatoriamente el height de cada forma hasta la proporción especificada, donde 1 significa que el height de una forma puede reducirse completamente a 0.
Multiplicador de mapa de escala de Height Flotador
Intensidad del mapa de escala de Height proporcionado, donde 1 significa que el valor completo del mapa se multiplica por el height de la forma.
Opacidad de entrada en segundo plano Flotador
Intensidad de la entrada de height de fondo proporcionada en el mapa de altura final.
Los heightes de las formas y el fondo se combinan usando una ‘fusión máxima’, donde se usa la más alta de las dos.
Los heightes de las formas y el fondo se combinan usando una ‘fusión máxima’, donde se usa la más alta de las dos.
Desplazamiento de Height desde el fondo Flotador
La proporción del height de fondo que se debe agregar al height de las formas, donde 1 significa que se agrega el height de fondo completo.
Se puede usar para que las formas “descansen” sobre el height de fondo.
Se puede usar para que las formas “descansen” sobre el height de fondo.
Ajustar al fondo Flotador
Intensidad de la deformación aplicada al height de las formas para que coincida con el height de fondo por píxel, donde 1 significa una coincidencia exacta.
Nota: Este parámetro no tiene efecto cuando el desplazamiento del Height desde el fondo = 0.
Nota: Este parámetro no tiene efecto cuando el desplazamiento del Height desde el fondo = 0.
pendiente suave del fondo Flotador
Intensidad del suavizado aplicado al height de fondo utilizado para los ajustes Desplazamiento de Height desde fondo y Conformar con fondo.
Esto suaviza las frecuencias de deformación y desplazamiento de height, que pueden ser más duras de lo deseado.
Esto suaviza las frecuencias de deformación y desplazamiento de height, que pueden ser más duras de lo deseado.
desplazamiento de Height Flotador
Valor agregado al height de las formas, que da como resultado un desplazamiento recto.
El valor se expresa en el intervalo de height completo de la imagen.
El valor se expresa en el intervalo de height completo de la imagen.
Aleatorio de desplazamiento de Height Flotador
Aplica un desplazamiento aleatorio al height de las formas, hasta el valor especificado.
El valor se expresa en el intervalo de height completo de la imagen.
El valor se expresa en el intervalo de height completo de la imagen.
Desplazamiento de Height desde ID Flotador
El desplazamiento aplicado al height de las formas según su índice en la distribución, donde el desplazamiento aumenta linealmente de una forma a la siguiente hasta el valor especificado.
El valor se puede establecer manualmente más allá de
El valor se puede establecer manualmente más allá de
[0, 1] rango.Multiplicador de mapa de desplazamiento de Height Flotador
Ajusta la intensidad del desplazamiento aplicado por el mapa de desplazamiento de Height utilizando el factor especificado, donde 1 significa que los valores de intensidad del mapa se aplican tal cual.
El height de toda la forma se desplaza agregando el valor en el mapa de desplazamiento en su ubicación de tabla dinámica XY.
El valor del multiplicador se puede establecer manualmente más allá de
El height de toda la forma se desplaza agregando el valor en el mapa de desplazamiento en su ubicación de tabla dinámica XY.
El valor del multiplicador se puede establecer manualmente más allá de
[0, 1] rango.Modo de tamaño Entero
El método para definir el tamaño de las formas dispersas:
- Automático: El tamaño se expresa como un factor del tamaño de celda de la forma.
- Absoluto (espacio de textura): El tamaño se expresa como un factor del lado más largo de la imagen.
- Automático: El tamaño se expresa como un factor del tamaño de celda de la forma.
- Absoluto (espacio de textura): El tamaño se expresa como un factor del lado más largo de la imagen.
Mantener proporción de tamaño Booleano
Ajusta el tamaño de las formas para conservar sus proporciones originales en cuadrículas no cuadradas y tamaños de imagen.
Escala de forma Flotador
El tamaño de la forma como factor definido por el modo Tamaño.
Nota: Al utilizar la distribución de disco Poisson, al ajustar el tamaño de las formas se mueven para aprovechar el espacio disponible. Utilice el parámetro Shape scale post Poisson para escalar formas en su lugar.
Nota: Al utilizar la distribución de disco Poisson, al ajustar el tamaño de las formas se mueven para aprovechar el espacio disponible. Utilice el parámetro Shape scale post Poisson para escalar formas en su lugar.
Escala de forma aleatoria Flotador
Reduce las formas en un factor aleatorio hasta el valor especificado, donde 1 puede hacer que algunas formas se reduzcan hasta el tamaño cero.
Multiplicador de mapa de escala Flotador
La intensidad de multiplicar los valores del mapa de escala de forma por el tamaño de las formas.
Poste de escala de forma Poisson Flotador
Factor de escala aplicado después de la simulación de disco de Poisson.
Tamaño de forma Float3
Separe los factores de escala por eje para ajustar el tamaño de las formas.
Tamaño de forma aleatorio Float3
Reduce las formas en un factor aleatorio por eje hasta el valor especificado, donde 1 puede hacer que algunas formas se reduzcan hasta el tamaño cero.
Radio del cilindro Flotador
El radio de los SDF de los cilindros dispersos. El radio se expresa como un factor definido por el modo Tamaño.
Tamaño de forma Float2
Separe los factores de escala por eje para ajustar el tamaño de las formas.
Tamaño de forma aleatorio Float2
Reduce las formas en un factor aleatorio por eje hasta el valor especificado, donde 1 puede hacer que algunas formas se reduzcan hasta el tamaño cero.
Posición aleatoria Flotador
Aplica un desplazamiento aleatorio en los ejes XY hasta el valor especificado, donde 1 es la longitud del lado más largo de la imagen.
Posicionar multiplicador aleatorio Float2
Factores independientes por eje para el desplazamiento aleatorio aplicado a las formas en los ejes XY.
Secuencia de distribución de posiciones Entero
Algoritmo utilizado para distribuir las formas uniformemente en el espacio.
- R2: Basado en la proporción de oro. Es rápido y ofrece distribuciones más uniformes y aparentemente aleatorias independientemente de la cantidad de formas.
- Halton: Basado en números primos. Proporciona excelentes resultados para distribuciones dispersas, pero se ralentiza y puede dar lugar a líneas visibles a medida que aumenta la cantidad de formas.
Estos algoritmos se conocen como quasirandom y low-discrepancy, en el sentido de que siguen una secuencia determinista (quasirandom) destinada a cubrir un espacio de manera uniforme (poca discrepancia).
- R2: Basado en la proporción de oro. Es rápido y ofrece distribuciones más uniformes y aparentemente aleatorias independientemente de la cantidad de formas.
- Halton: Basado en números primos. Proporciona excelentes resultados para distribuciones dispersas, pero se ralentiza y puede dar lugar a líneas visibles a medida que aumenta la cantidad de formas.
Estos algoritmos se conocen como quasirandom y low-discrepancy, en el sentido de que siguen una secuencia determinista (quasirandom) destinada a cubrir un espacio de manera uniforme (poca discrepancia).
Multiplicador de Mapa de densidad Flotador
Un factor de desplazamiento aplicado a las formas para que se reúnan en las áreas más brillantes del Mapa de densidad.
Desplazamiento normal Flotador
Desplaza las formas a lo largo de su eje Z normal, es decir, su eje Z local.
Desplazamiento aleatorio normal Flotador
Añade una cantidad aleatoria de desplazamiento a las formas a lo largo de su forma normal.
La cantidad aleatoria puede ser positiva o negativa hasta el valor especificado o hasta su valor negativo.
La cantidad aleatoria puede ser positiva o negativa hasta el valor especificado o hasta su valor negativo.
desplazamiento de mapa vectorial Flotador
Factor del desplazamiento aplicado a las formas agregando los valores de RGB en el mapa vectorial a las coordenadas XYZ de la forma respectivamente.
El desplazamiento se expresa como un factor del lado más largo de la imagen.
P.ej. un valor de RGB de (0,5, 0,5, 0) desplaza las formas a la mitad de su tamaño a lo largo de los ejes X e Y.
Un valor de parámetro de 1,0 significa que se agrega el valor completo.
El desplazamiento se expresa como un factor del lado más largo de la imagen.
P.ej. un valor de RGB de (0,5, 0,5, 0) desplaza las formas a la mitad de su tamaño a lo largo de los ejes X e Y.
Un valor de parámetro de 1,0 significa que se agrega el valor completo.
Multiplicador de desplazamiento vectorial Float3
Ajusta el desplazamiento de mapa de vectores por un factor independiente por eje, donde 0.0 significa que no se aplica ningún desplazamiento en ese eje.
Desplazamiento global Float2
Se aplica un desplazamiento a la posición de cada forma después de cualquier desplazamiento de height, desplazamientos aleatorios y otros desplazamientos.
Esto significa que al mover las formas con este parámetro no se modificará su posición, orientación ni escala.
Esto significa que al mover las formas con este parámetro no se modificará su posición, orientación ni escala.
Desplazamiento de posición de línea Flotador
Un desplazamiento aplicado a las líneas de formas de la cuadrícula según el modo de desplazamiento de posición de línea Line position offset mode.
Modo de desplazamiento de posición de línea Entero
Método para aplicar el desplazamiento de posición de línea a las formas.
Los métodos All aplican el desplazamiento como factor del lado más largo de la imagen (es decir, en el espacio de textura).
- All - Horizontal: Agrega gradualmente el valor de desplazamiento fila por fila horizontalmente, por un factor del índice de fila.
- All - Vertical: Agrega gradualmente el valor de desplazamiento columna por columna verticalmente, por un factor del índice de columna.
Los métodos Quincunx aplican el desplazamiento como un factor del tamaño de celda de las formas.
- Quincunx - Horizontal: Agrega el valor de desplazamiento uniformemente cada dos filas.
- Quincunx - Vertical: Agrega el valor de desplazamiento uniformemente cada dos columnas.
Los métodos All aplican el desplazamiento como factor del lado más largo de la imagen (es decir, en el espacio de textura).
- All - Horizontal: Agrega gradualmente el valor de desplazamiento fila por fila horizontalmente, por un factor del índice de fila.
- All - Vertical: Agrega gradualmente el valor de desplazamiento columna por columna verticalmente, por un factor del índice de columna.
Los métodos Quincunx aplican el desplazamiento como un factor del tamaño de celda de las formas.
- Quincunx - Horizontal: Agrega el valor de desplazamiento uniformemente cada dos filas.
- Quincunx - Vertical: Agrega el valor de desplazamiento uniformemente cada dos columnas.
Posición de pivote (local) Float3
Ajusta la posición del giro en el espacio local de la forma, lo que afecta al origen de las transformaciones. (Es decir, desplazamiento de posición, rotación y escala)
Por ejemplo, ajuste la posición de pivote Z para que las formas giren alrededor de su base.
Por ejemplo, ajuste la posición de pivote Z para que las formas giren alrededor de su base.
Rotación 3D Float3
Aplica un giro por eje de manera uniforme a todas las formas, en número de vueltas.
rotación 3D aleatoria Flotador
Factor de la cantidad aleatoria de rotación aplicada a las formas hasta el valor especificado, en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj, en número de vueltas.
Multiplicador aleatorio de rotación 3D Float3
Ajusta la cantidad de rotación aleatoria aplicada por rotación 3D aleatoria mediante un factor independiente por eje.
Multiplicador de mapa de rotación 3D Float3
Intensidad con la que los valores del mapa de rotación de forma se agregan al giro por eje de cada forma, donde 1 significa la cantidad total de giro.
Rotación alrededor de lo normal Flotador
Cantidad de rotación aplicada uniformemente a todas las formas alrededor de su eje Z normal en número de vueltas.
Rotación aleatoria normal Flotador
Aplica una rotación aleatoria a cada forma alrededor de su eje normal (es decir, su eje Z local) en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj, hasta un giro completo.
Rotación de Pendiente Flotador
Gira las formas para que coincidan con la pendiente del fondo en su ubicación.
Es decir, aplica una rotación igual a la del vector Z-up global a la normal del height de fondo.
Este parámetro es un factor para esta rotación, donde 1 significa que se aplica la rotación completa.
Este giro se agrega a otras rotaciones que se pueden aplicar a las formas.
Es decir, aplica una rotación igual a la del vector Z-up global a la normal del height de fondo.
Este parámetro es un factor para esta rotación, donde 1 significa que se aplica la rotación completa.
Este giro se agrega a otras rotaciones que se pueden aplicar a las formas.
Entrada de rotación de Pendiente Entero
Origen de la pendiente utilizada para controlar la rotación de la Pendiente.
- Fondo: Se usa la textura del height de fondo, la normal calculada a partir de ese mapa de height es la dirección de destino para la rotación.
- Mapa de vectores: Los vectores especificados por la textura del mapa de vectores se usan tal cual para la dirección de destino de la rotación.
- Fondo: Se usa la textura del height de fondo, la normal calculada a partir de ese mapa de height es la dirección de destino para la rotación.
- Mapa de vectores: Los vectores especificados por la textura del mapa de vectores se usan tal cual para la dirección de destino de la rotación.
Multiplicador de mapa vectorial Flotador
Gira las formas alrededor del eje especificado por el eje de rotación del mapa vectorial para que coincidan con la dirección de los vectores descritos por la textura del mapa vectorial.
Es decir, aplica una rotación igual a la del vector global X-right a los vectores de la textura.
Este parámetro es un factor para esta rotación, donde 1 significa que se aplica la rotación completa.
Este giro se agrega a otras rotaciones que se pueden aplicar a las formas.
Es decir, aplica una rotación igual a la del vector global X-right a los vectores de la textura.
Este parámetro es un factor para esta rotación, donde 1 significa que se aplica la rotación completa.
Este giro se agrega a otras rotaciones que se pueden aplicar a las formas.
Eje de rotación del mapa vectorial Entero
Eje alrededor del cual se debe realizar la rotación especificada por el mapa vectorial.
- Normal: Rota las formas según su valor normal, de manera similar al uso del parámetro ‘Rotación según normal’.
- Eje Z: Rota las formas alrededor del eje Z global, de forma similar a usar el componente Z del parámetro ‘Rotación 3D’.
- Normal: Rota las formas según su valor normal, de manera similar al uso del parámetro ‘Rotación según normal’.
- Eje Z: Rota las formas alrededor del eje Z global, de forma similar a usar el componente Z del parámetro ‘Rotación 3D’.
Máscara aleatoria Flotador
Oculta la proporción especificada de la cantidad total de formas en una secuencia aleatoria, donde 1 significa que todas las formas están ocultas.
Este parámetro se combina con el mapa de máscara. (Si se utiliza)
Este parámetro se combina con el mapa de máscara. (Si se utiliza)
Umbral de mapa de máscara Flotante
Valor de escala de grises en el mapa de máscara debajo del cual están ocultas las formas.
El mapa se combina con el parámetro Mask random.
El mapa se combina con el parámetro Mask random.
Escala de UV Flotante2
Un multiplicador por eje para las UV de las formas, donde el mosaico aumenta con los valores.
Escala de UV de mayúsculas Flotante2
Un multiplicador por eje para las UV de las tapas del cilindro, donde el mosaico aumenta con los valores.
Modo UV de mayúsculas Entero
Método para calcular las UV de las tapas del cilindro.
- Polar: Utilice coordenadas polares donde U aumente alrededor del eje Z del cilindro y V aumente a medida que se aleja de él.
- Plana: Utilice una proyección plana en la que las UV se asignen mediante el cuadro delimitador de las tapas (es decir, un rectángulo ajustado al tamaño de las tapas)
- Polar: Utilice coordenadas polares donde U aumente alrededor del eje Z del cilindro y V aumente a medida que se aleja de él.
- Plana: Utilice una proyección plana en la que las UV se asignen mediante el cuadro delimitador de las tapas (es decir, un rectángulo ajustado al tamaño de las tapas)
Mostrar cuadro 2D de forma Booleano
Superpone una visualización del rectángulo delimitador de la forma en la imagen. Esta es el área en la que se dibujan las formas.
Mostrar cuadro 3D de forma Booleano
Superpone una visualización del volumen delimitador de la forma en el espacio 3D. Esta es la zona en la que se dibujan las formas SDF y los planos extruidos.
Para formas SDF, esta área coincide con el tamaño de marco delimitador SDF.
Esta visualización ayuda a evaluar el alcance y la orientación de la forma.
Para formas SDF, esta área coincide con el tamaño de marco delimitador SDF.
Esta visualización ayuda a evaluar el alcance y la orientación de la forma.
Mostrar tabla dinámica de formas Booleano
Superpone una visualización de la pivotación de formas, como una combinación de sus vectores de eje XYZ locales.
Esta visualización ayuda a evaluar la orientación de la forma y el origen de sus transformaciones. (Es decir, desplazamiento, rotación, escala)
Esta visualización ayuda a evaluar la orientación de la forma y el origen de sus transformaciones. (Es decir, desplazamiento, rotación, escala)
Ejemplos
Distribución de Poisson
Distribución uniforme
Mapa de densidad
Rotación 3D aleatoria
Rotación de Pendiente
Extrusión de formas
Formas 3D SDF
recommendation-more-help
substance-3d-designer-help-guide
