escala de grises del atlas de cuadrícula
En: Generador > Patrón
Descripción
Incluye hasta 16 imágenes en escala de grises en una cuadrícula de tamaño XY ajustable.
La imagen del atlas de resultados se puede muestrear desde un nodo Shape splatter v2 o Shape splatter mapper grayscale.
Vea también color de Atlas de cuadrícula.
Entradas
Entrada 1 Escala de grises
Entrada de imagen en escala de grises #1.
Entrada 2 Escala de grises
Entrada de imagen en escala de grises #2.
Entrada 3 Escala de grises
Entrada de imagen en escala de grises #3.
Entrada 4 Escala de grises
Entrada de imagen en escala de grises #4.
Entrada 5 Escala de grises
Entrada de imagen en escala de grises #5.
Entrada 6 Escala de grises
Entrada de imagen en escala de grises #6.
Entrada 7 Escala de grises
Entrada de imagen en escala de grises #7.
Entrada 8 Escala de grises
Entrada de imagen en escala de grises n.º 8.
Entrada 9 Escala de grises
Entrada de imagen en escala de grises n.º 9.
Entrada 10 Escala de grises
Entrada de imagen en escala de grises #10.
Entrada 11 Escala de grises
Entrada de imagen en escala de grises #11.
Entrada 12 Escala de grises
Entrada de imagen en escala de grises #12.
Entrada 13 Escala de grises
Entrada de imagen en escala de grises #13.
Entrada 14 Escala de grises
Entrada de imagen en escala de grises #14.
Entrada 15 Escala de grises
Entrada de imagen en escala de grises #15.
Entrada 16 Escala de grises
Entrada de imagen en escala de grises #16.
Salidas
Salida
El atlas de cuadrícula de escala de grises de salida.
Parámetros
Tamaño de cuadrícula X Entero
El tamaño de la cuadrícula en el eje X.
Es decir. el número de imágenes que se van a empaquetar en el eje X.
Es decir. el número de imágenes que se van a empaquetar en el eje X.
Tamaño de cuadrícula Y Entero
El tamaño de la cuadrícula en el eje Y.
Es decir. el número de imágenes que se van a empaquetar en el eje Y.
Es decir. el número de imágenes que se van a empaquetar en el eje Y.
Modo de tamaño de salida Entero
Método para definir el tamaño de la imagen de salida según el parámetro base “Tamaño de salida” del nodo:
- Manual: Utilice el tamaño tal cual.
- Proporción automática: Ajuste la proporción de la imagen según el tamaño de la cuadrícula para minimizar el tamaño de la imagen. La deformación ocurrirá para cuadrículas no cuadradas usando 3 filas o columnas, p.ej. (3, 2, 4, 3)
- Manual: Utilice el tamaño tal cual.
- Proporción automática: Ajuste la proporción de la imagen según el tamaño de la cuadrícula para minimizar el tamaño de la imagen. La deformación ocurrirá para cuadrículas no cuadradas usando 3 filas o columnas, p.ej. (3, 2, 4, 3)
Ejemplos

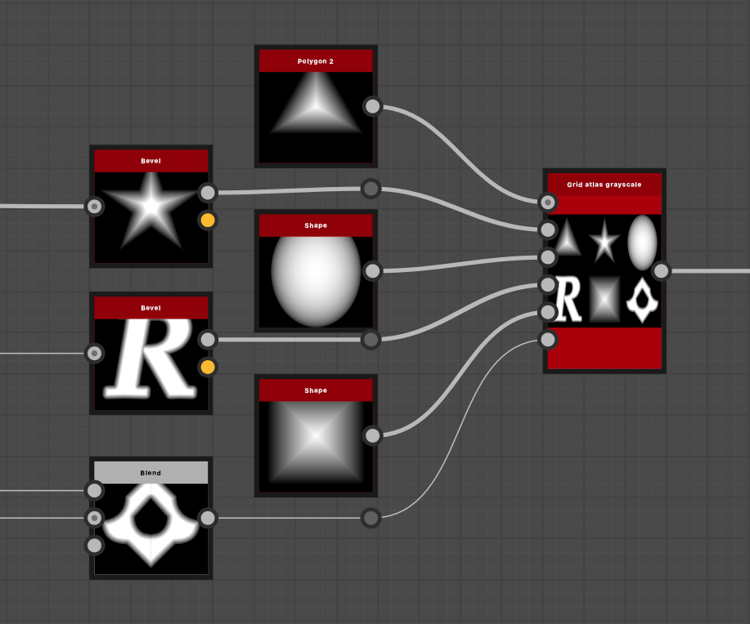

Nodo de escala de grises de Atlas de cuadrícula en el contexto de un gráfico
