Substance-Funktionsdiagramme
Substance-Funktionsdiagramme verarbeiten Einzelwerte (Ganzzahlen, Gleitkommawerte, Vektoren) anstelle von Bilddaten (ganze Pixelsätze). Funktionen sind auch Diagramme mit Knotennetzwerken, aber die Nodes verwendet und die Schnittstelle unterscheidet sich von normalen Substance-Diagrammen. Der Workflow basiert vollständig auf mathematischen Vorgängen und zeigt keine Bildvorschau-Miniaturansichten an. Dadurch wird die Arbeit mit Substance 3D Designer um einiges weiter entwickelt.
Funktionen können in vielen verschiedenen Kontexten verwendet werden, wobei die wichtigsten darin bestehen, das Verhalten von einem verfügbar gemachten Parameter zu ändern, das Verhalten von Pixelprozessoren oder FX-Maps zu verfassen und Werte in Substance-Graphen zu verwenden.
Beispiele
Im Folgenden finden Sie einige Beispiele aus häufig verwendeten Anwendungsfällen für Funktionen.
Einfache Funktion

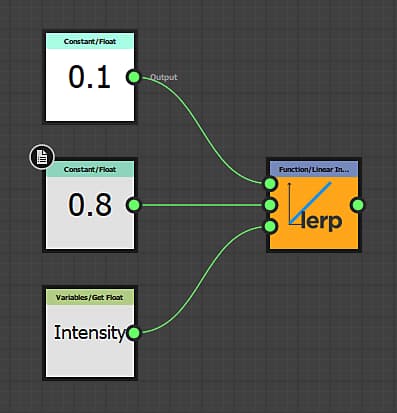

Eine einfache Funktion im Kontext eines exponierten Parameters. Es erhält einen Eingangs-Gleitkommawert namens “Intensität”, der von 0 bis 1 geht (ein Bereich, der leicht zu verstehen ist) und weist ihn einem festgelegten Bereich von 0,1 bis 0,8 neu zu. Wenn der Benutzer die Intensität auf 0 setzt, wird intern 0,1 verwendet, wenn die Benutzeroberfläche auf 1 gesetzt ist, 0,8 wird verwendet und jeder Wert dazwischen wird linear interpoliert. Dieser Funktionstyp wird häufig verwendet, wenn Parameter verfügbar macht, aber benutzerdefinierte Funktionen verwendet werden.
Diese Funktion könnte auch als lerp(0.1, 0.8, Intensity) in einem Pseudocode ähnlich wie HLSL oder GLSL geschrieben werden.
erweiterte Funktion

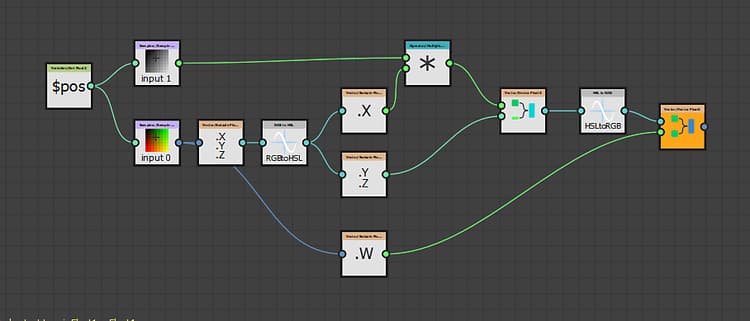

Diese erweiterte Funktion zeigt die inneren Funktionen eines Pixelprozessors, der zum Anpassen des Farbtons einer Farbmapeingabe basierend auf der Intensität einer zweiten Graustufenmaskeneingabe vorgesehen ist.
Es erfasst beide Eingaben mit der Variablen “$pos” des Systems, entfernt dann das Alpha, konvertiert den Farbwert in HSL und ändert die Farbtonkomponente, indem es mit dem aufgenommenen Graustufenwert multipliziert wird. Anschließend wird der Vektor neu zusammengestellt, der HSL-Farbton wird wieder in RGB konvertiert und das Alpha für die endgültige Ausgabe wieder hinzugefügt.
im Pseudo-Code wäre dies eine viel kompliziertere Funktion, die nicht auf eine einzelne Zeile passen würde.
