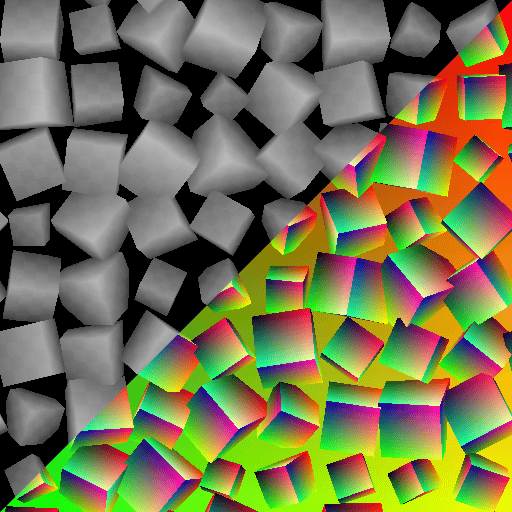

形状飞溅v2映射器灰度

输入网格图集 灰度

打包到网格版面中的图案的灰度图像。

网格大小应与形状飞溅v2节点使用的网格大小匹配。

使用灰度网格图集节点将单独的图案打包到网格图集中。

模式输入1 灰度

映射到形状的#1图案的灰度图像。

提示：使用接近图案在散布时可能具有的最大大小的分辨率。

模式输入2 灰度

映射到形状的#2图案的灰度图像。

提示：使用接近图案在散布时可能具有的最大大小的分辨率。

模式输入3 灰度

映射到形状的#3图案的灰度图像。

提示：请使用接近图案在散布时可能具有的最大大小的分辨率。

模式输入4 灰度

映射到形状的#4图案的灰度图像。

提示：请使用接近图案在散布时可能具有的最大大小的分辨率。

模式输入5 灰度

映射到形状的#5图案的灰度图像。

提示：请使用接近图案在散布时可能具有的最大大小的分辨率。

模式输入6 灰度

映射到形状的#6图案的灰度图像。

提示：请使用接近图案在散布时可能具有的最大大小的分辨率。

模式输入7 灰度

映射到形状的#7图案的灰度图像。

提示：请使用接近图案在散布时可能具有的最大大小的分辨率。

模式输入8 灰度

映射到形状的#8图案的灰度图像。

提示：请使用接近图案在散布时可能具有的最大大小的分辨率。

背景输入 灰度

用作映射形状的背景的灰度图像。

颜色输入 灰度

用于根据映射形状的中心点位置对它们进行着色的灰度图像。

使用 颜色输入不透明度 参数调整这些颜色对形状颜色的贡献强度。

正常 颜色

根据与背景Height的混合而遮盖的散布形状计算的法线。

如果 形状类型 是“网格图集”，则直接使用为 网格图集法线 输入提供的法线。

Splatter UVW 颜色

R — 形状的UV的U分量。
G — 形状的UV的V分量。
B — 形状的Height。 (W)
A — 打包的数据：
- 整数部分：形状的唯一标识符。 (ID)
- 小数部分：取决于形状类型：如果SDF/基元，则为材料ID；如果模式输入/网格图集，则为模式ID*。

*：模式ID是列表/贴图集中形状的索引。

飞溅数据1 颜色

R — 对象空间中形状表面位置的X分量。
G — 对象空间中形状表面位置的Y分量。
B — 对象空间中形状表面位置的Z分量。
A — 打包的数据：
- 整数部分：U数据（数据2/3输出）中形状数据的UV坐标分量。
- 小数部分： V组成数据2/3输出中形状数据的UV坐标。
- 符号：用于形状与背景Height混合的二进制蒙版。

飞溅数据2 颜色

R — 形状的3D旋转的X分量。
G — 形状的3D旋转的Y分量。
B — 形状的3D旋转的Z分量。
A — 形状围绕其法线旋转。

所有旋转均按旋转次数定义。

飞溅数据3 颜色

R — 形状位置的X分量。
G — 形状位置的Y分量。
B — 形状沿其法向偏移。
A — 打包数据：
- 整数部分：形状的ID。
- 小数部分：形状图案在其源地图集中的索引。 （如果使用网格图集图案类型）

飞溅数据4 颜色

像素1
R — 数据2/3输出图像的X大小。
G — 数据2/3输出图像的Y大小。
B — 数据4输出图像的X大小。
A — 数据4输出图像的Y大小。

像素2
R — 形状类型。 (E.g. Cube、圆柱体、…)
G — 打包的数据：
- 绝对值：模式输入编号。
- 符号：输出法线映射的法线格式。 （正：DirectX/负： OpenGL）
B - X网格图集大小。 （即列数）
A - Y网格图集的大小。 （即行数）

彩色形状。

投影模式 整数

将输入图像投影到形状上的方法：

- 从飞溅UV：使用形状飞溅v2节点提供的UV。
- 三面图：使用三面投影将图像映射到形状的局部XYZ轴上。
- 自定义函数：编写函数图形以定义图像到形状的映射。

自定义函数 浮动

将形状的每像素明亮度指定为浮点。

以下变量可用：
- shape.position.os (Float3)形状曲面在对象空间中的位置。
- shape.position.ws (Float3)形状曲面在世界空间中的位置*.
- shape.normal.os (Float3)对象空间中形状曲面的法线。
- shape.normal.ws (Float3)形状曲面在世界空间中的法线*.
- shape.id （浮动）形状的唯一标识符。
- material.id （浮动）形状表面的材质ID，由形状飞溅v2节点定义。

*：形状的世界空间位于其轴心且不考虑形状的Height。 这意味着与对象空间的唯一区别是方向。

如果需要对形状飞溅v2映射器节点的输入进行取样，可以使用以下灰度示例节点输入槽：
- 0：网格图集
- 1-8：图案输入1-8

混合对比度 浮动

平面投影之间过渡的锐度，其中1表示无淡化渐变。

图像投影 整数

跨平面投影分布的 图案输入# 图像数量有助于三平面映射。

为了覆盖形状的所有侧面，在每个轴上执行前(+)和后(-)平面投影，总计6个投影。

-1张图像：图案输入1用于所有平面投影。
-3张图像：单独的图案输入用于每个轴的+/ — 投影。
-6张图像：每个投影使用单独的图案输入。
-每个材质ID使用1张图像：每个材质ID使用单独的图案输入，其中每个图像用于所有平面投影。

投影中心 浮点3

在对象空间中，按轴偏移三面投影。

此偏移应用于整个投影空间，因此一个轴上的偏移会影响投影在 其他两个 轴上的纹理的位置。

投影比例 浮动

按指定因子调整 所有轴 上的投影纹理的比例。

输入选择模式 整数

选择应映射到形状的输入图像的方法。

在源形状飞溅v2节点中选择的 形状类型 改变了将图像分配给形状的方式：

-网格图集表示通过匹配的网格索引在“网格图集输入”中获取图像（两个图集应使用相同的网格大小）
-模式输入表示通过匹配索引在“模式输入#”输入中获取图像。
-其他形状类型：图像是通过将索引与形状的材质ID进行匹配来分配的s.

选择索引的可用方法是：
- 从飞溅数据：将“图案输入#”或“网格图集输入”图像的索引与形状飞溅v2节点分配的形状的索引匹配。
- 手动：使用“图像索引”参数指定的索引。
- 随机：在“随机范围”参数指定的范围内使用随机索引。

模式输入编号 整数

应映射到形状的 图案输入# 输入图像的数量。

图像索引 整数

应映射到形状的 模式输入# 或 网格图集输入 的输入模式的索引。

随机范围 整数2

应随机选择来自 图案输入# 或 网格图集输入 的索引范围，以便将其映射到形状上。

明亮度调整 Float

统一应用于所有形状明亮度的偏移。

明亮度随机 Float

应用于形状明亮度的随机正偏移或负偏移，最大为指定值。

颜色输入不透明度 Float

根据所选的颜色输入混合模式，颜色输入对形状颜色的贡献的强度。

颜色输入混合模式 整数

用于合并前景图像和背景图像的颜色混合操作。

这些操作与混合节点中的对应操作相同。

可用模式：
- 复制
- 相加（线性减淡）
- 去除
- 相乘
- 叠加

拼贴模式 整数

应沿其重复纹理的轴：
- 无拼贴
- 水平拼贴
- 垂直拼贴
- H和V拼贴：组合水平和垂直拼贴。

拼贴 Float

调整映射到形状的图像的全局拼贴

值越高，重复次数越多。

UV 缩放 Float2

使用单独的U和V缩放控件按指定因子调整映射到形状的图像的拼贴。 值越高重复次数越多。

UV 偏移 浮点2

将偏移应用于形状上的图像映射，从而能够微调图像在形状上的位置。

此偏移已添加到随机偏移（如果有）。

随机偏移 浮动

将每个形状的随机正偏移量或负偏移量应用于形状间图像的映射，直到达到指定的值。

此偏移已添加到UV 偏移（如果有）。
