링크 생성 모드
Substance 그래프에서 다음 3가지 링크 생성 모드 중 하나를 사용하여 노드를 연결할 수 있습니다.
확대하려면 클릭
조건이 적용되지 않습니다.
확대하려면 클릭
입력과 출력은 사용량에 따라 일치합니다.
둘 중 하나만 사용이 있는 경우 표준 모드에서와 같이 연결이 수행됩니다.
확대하려면 클릭
재질과 동일합니다.
동일한 그룹에 속한 입력과 출력이 축소되었습니다.
그래프 도구 모음에서
재질 및 압축 재질 모드에서는 일치하지 않는 사용을 사용하는 입력과 출력 간의 연결이 금지됩니다.
모드
표준
압축
컴팩트 재질
그룹 할당
재질 및 압축 재질 모드를 사용하려면 그래프의 입력 및 출력 노드에 그룹을 할당해야 합니다.
그룹 속성에 그룹 이름을 입력하여 노드의 특성 매개 변수에 그룹을 할당합니다. 그룹은 임의의 문자열 값이 될 수 있으며, 대/소문자를 구분하는 정확히 동일한 그룹 이름을 공유하는 경우 링크가 그룹화됩니다.
그래프의 그룹화된 입력 및 출력은 해당 그래프를 참조하는 노드 인스턴스에서 어두운 캡슐에 둘러싸인 형태로 시각적으로 표시됩니다.
확대하려면 클릭
사용량과 링크 일치

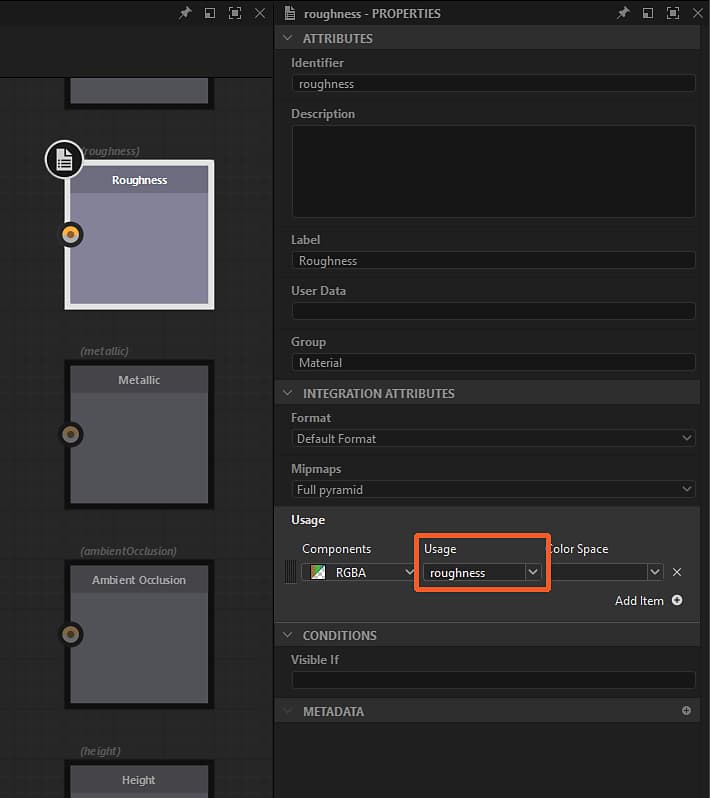

링크를 그룹화하면 개별 입력을 출력과 일치시켜야 합니다. 이 작업은 입력 및 출력 노드의 사용량 특성을 통해 수행됩니다. 입력 및 출력 일치 사이의 사용인 경우 링크가 만들어집니다. 일치하는 사용이 없으면 링크가 만들어지지 않습니다.
확대하려면 클릭
