リンク作成モード

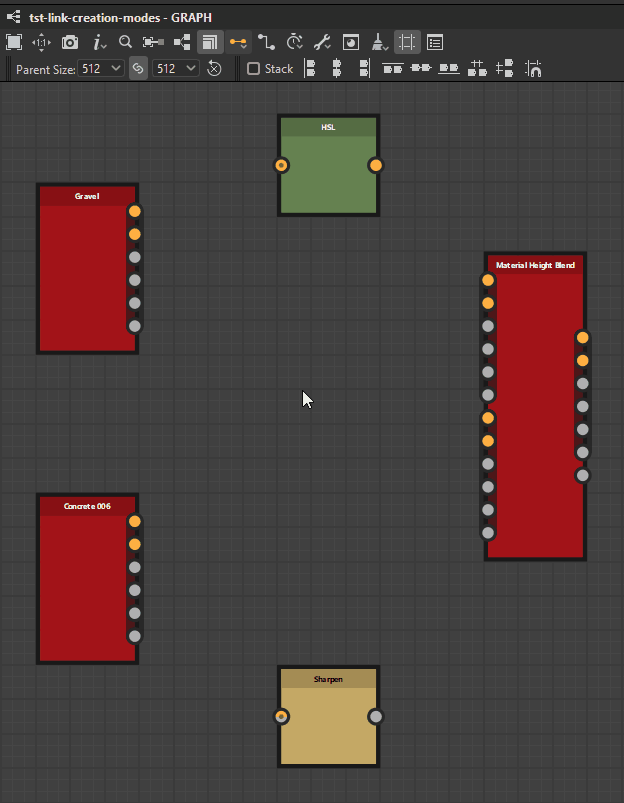

Substanceグラフでは、3つの リンク作成モード のいずれかを使用してノードを接続できます。
クリックして拡大
条件は適用されません。
クリックして拡大
入力と出力は、それらの使用状況に基づいて照合されます。
2つのうちどちらか一方のみが使用されている場合、接続は標準モードと同様に実行されます。
クリックして拡大
マテリアルと同じです。
同じ グループ に属する入力と出力が折りたたまれています。
マテリアルおよび マテリアルの最適化 モードでは、用途が一致しない入出力間の接続は禁止されています。
モード
標準
コンパクト
コンパクトマテリアル
グループの割り当て
マテリアルおよび コンパクトマテリアル モードを使用するには、グラフの 入力 および 出力 ノードにグループを割り当てる必要があります。

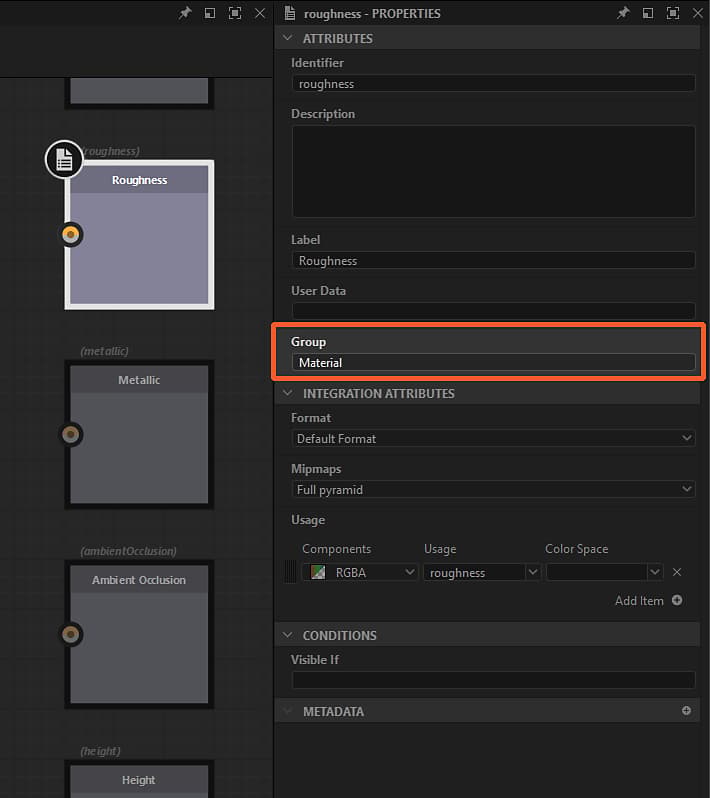

ノードの Attributes パラメーターでグループを割り当てるには、Groupプロパティにグループ名を入力します。 グループには任意の文字列値を指定できます。また、大文字と小文字を区別して まったく同じ のグループ名を共有する場合、リンクはグループ化されます。
グラフのグループ化された入力および出力は、そのグラフを参照するノードインスタンス上で 暗いカプセルに囲まれた ことにより、視覚的に示されます。
クリックして拡大
使用状況と一致するリンク
リンクをグループ化したら、個々の入力を出力と一致させる必要があります。 これは、Inputおよび Output ノードの Usage 属性によって実行されます。 入力と出力の両方の 使用法が に一致すると、リンクが作成されます。 一致する使用法が見つからない場合、リンクは作成されません。
クリックして拡大
