クアドラントノード

最終更新日： 2026年9月11日

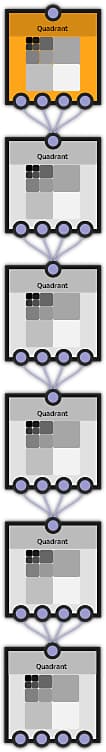

多くのFX-Mapsは、クアドラントノードのチェーンで構成されています。クアドラントノードは、FX-Mapグループの中で最も強力で柔軟性の高いノードであるため、このノードの動作を理解することは価値があります。

Quadrantノードについて最も重要なことは、FX-Map グラフの深度（オクターブ）を増加させる唯一のノードであるということです。各クアドラントノードは基本のクアドルツリーグラフに追加されますが、他のノードは追加されません。

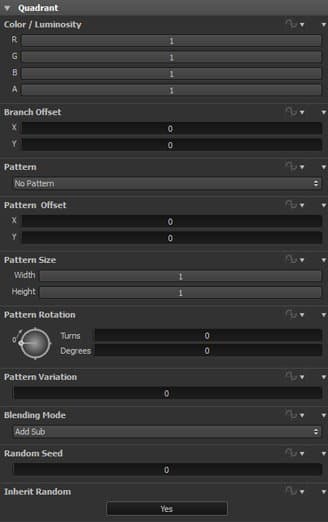

Quadrantノードには、次のようなパラメータがあります。

カラー / 輝度

ノードがFX-Mapにイメージを追加する場合、チャンネルをチェーン内の他のイメージとブレンドする方法を指定します。 色/輝度パラメーターは、この特定のノードによってレンダリングされたすべての画像に適用されます。

分岐オフセット

ノードのイメージをシフトします。オフセットは、グラフの後続のノードによってレンダリングされた他のすべてのイメージに適用されます。分岐オフセットは、現在の四半円点ノードとその下にあるグラフの同じ分岐内のすべてのノードに移動を適用します。

このパラメータは、ダイナミック機能で制御できます。

パターン

このノードによってFX-Mapに追加されるイメージ（ある場合）を定義します。

クアドラントノードでは、パターンの長いリストがサポートされます。これについては、このトピックで後ほど説明します。

WARNING

このパラメーターは、sbsar ファイル内の動的関数で制御できません。

パターンオフセット

ノードのイメージを指定した量だけオフセットしますが、後続のノードには影響しません。このパラメータは、ダイナミック機能で制御できます。

パターンサイズ

FX-Mapに追加する画像のサイズ（該当する場合）を指定します。このパラメータは、ダイナミック機能で制御できます。

パターン回転

FX-Mapに追加する画像の回転角度を指定します（該当する場合）。このパラメータは、ダイナミック機能で制御できます。

パターンバリエーション

一部のパターンは多様体を示す。この設定では、使用するバリエーションを選択できます。このパラメータは、ダイナミック機能で制御できます。

ブレンドモード

このノードのイメージ（該当する場合）をFX-Mapイメージと混合するときに使用するブレンドプロセスを指定します。このパラメータは、ダイナミック機能で制御できます。

ランダムシード

乱数ジェネレータのシード。

ジェネレータは、このシードを開始位置として使用し、乱数のように見えるシーケンスを作成します。この方法の利点は、現実世界とは異なり、毎回まったく同じ乱数のシーケンスが生成され、予測でき、繰り返し可能ですがランダムな結果が得られることです。

このパラメータは、ダイナミック機能で制御できます。

ランダム継承

[はい]に設定した場合、乱数ジェネレータのシードはグラフの前のノード（つまり、クアッドツリーのこのノードより上のノード）から継承されます。これが最初のノードの場合は、含まれているSubstanceグラフからランダムシードを取得します。

パターン

各Quadrantノードは、オプションでイメージを最終的なFX-Mapに追加できます。

デフォルトでは「パターンなし」が選択されているため、画像はレンダリングされません。 Quadrantノードは、単にFX-Mapイメージを分割し、チェーン内の次のノードに対して4つに分割します。

次のオプション Input image は、FX-Mapノードに提供されるイメージを使用します。 FX-Mapノードは、背景として、または組み込みパターンの1つの置き換えとして使用するカラーまたはグレースケールイメージを受け入れます。象限ノードは、グレースケールのFx-Map内のグレースケール入力イメージのみをレンダリングでき、逆にカラーのFX-Map内のカラー入力イメージのみをレンダリングできます。カラータイプをミックスする場合は、グラフで入力を変換する前に変換する必要があります。

最後に、組み込みのパターンの1つ：正方形、ディスク、放物面、ベル、ガウス、ソーン、ピラミッド、レンガ、グラデーション、波、ハーフベル、縁の付いたベル、三日月とカプセルから選択することができます。

補足：このパラメーターでダイナミック関数を作成することもできますが、これはSubstance 3D Designerでのみ機能します。ダイナミック関数で入力された画像にアクセスするには、256（画像エントリ1）以上の値（画像エントリ2の場合は257など）を使用する必要があります。
