Spline Flow Mapper
In: Strumenti Spline E Tracciati > Strumenti spline
Descrizione
Disegna una mappa di flusso in cui i dati vettoriali di flusso vengono disegnati lungo le spline di input.
In questo modo potete utilizzare le spline per controllare la direzione, la traiettoria, l’intensità e il thickness del flusso, nonché la sfumatura utilizzata per sfumare i dati disegnati sullo sfondo neutro.
IMPORTANT
Il risultato può includere artefatti indesiderati all'esterno dell'inviluppo della spline quando si utilizzano valori di thickness molto bassi. Questo è un problema noto.
Input
Spline Coords Colore
Coordinate dei punti delle spline di input codificate nei canali RGBA di un’immagine a colori:
R - Posizione X
G - Posizione Y
B - Height
A - Dati compressi:
- Segno: la spline è chiusa (negativa) o aperta (positiva);
- Valore assoluto: Thickness + 1.
R - Posizione X
G - Posizione Y
B - Height
A - Dati compressi:
- Segno: la spline è chiusa (negativa) o aperta (positiva);
- Valore assoluto: Thickness + 1.
Dati spline Colore
Dati aggiuntivi delle spline di input codificate nei canali RGBA di un’immagine a colori.
R - Tangenti X
G - Tangenti Y
B - Non utilizzati
A - Non utilizzati
R - Tangenti X
G - Tangenti Y
B - Non utilizzati
A - Non utilizzati
Quantità spline Numero intero
Numero di spline di input.
Curva del profilo di attenuazione Scala di grigi
Immagine che descrive una curva utilizzando i valori della prima riga di pixel. Quando il parametro Profilo di attenuazione è impostato su Curva profilo di input, questo input viene utilizzato per controllare la sfumatura per l’attenuazione dei dati del vettore di flusso tracciati lungo la spline.
È possibile utilizzare un nodo Curva per creare la curva.
È possibile utilizzare un nodo Curva per creare la curva.
Output
Output Colore
La mappa del flusso di output codificata in un’immagine a colori.
Parametri
Importo segmenti Numero intero
Le spline vengono semplificate in segmenti prima che i dati del flusso vettoriale le attraversino. Una maggiore quantità di segmenti determina una mappatura del flusso più fluida lungo le curve.
Modalità Numero intero
Metodo di selezione delle spline lungo le quali devono essere disegnati i dati del flusso vettoriale:
- Disegna elenco spline: vengono utilizzate tutte le spline nell’elenco di input;
- Disegna spline singola: viene utilizzata solo la spline con l’indice specificato;
- Disegna intervallo spline: vengono utilizzate solo le spline che l’indice è incluso nell’intervallo specificato.
- Disegna elenco spline: vengono utilizzate tutte le spline nell’elenco di input;
- Disegna spline singola: viene utilizzata solo la spline con l’indice specificato;
- Disegna intervallo spline: vengono utilizzate solo le spline che l’indice è incluso nell’intervallo specificato.
Disegna indice spline Intero (disponibile quando ‘Modalità’ è impostato su ‘Disegna singola spline’)
Indice della spline lungo la quale devono essere disegnati i dati del flusso vettoriale.
Disegna intervallo spline Intero2 (disponibile quando ‘Modalità’ è impostato su ‘Disegna intervallo spline’)
Intervallo di indici per le spline lungo le quali devono essere disegnati i dati del flusso vettoriale.
Modalità Thickness Numero intero
Metodo di impostazione del thickness dei dati del flusso vettoriale disegnati
- Manuale: impostare il thickness in modo esplicito con un valore arbitrario;
- Da spline: utilizzare il thickness della spline.
- Manuale: impostare il thickness in modo esplicito con un valore arbitrario;
- Da spline: utilizzare il thickness della spline.
Thickness Virgola mobile (disponibile quando ‘Modalità Thickness’ è impostato su ‘Manuale’)
Valore arbitrario per il thickness dei dati di flusso vettoriali disegnati lungo le spline.
Moltiplicatore Thickness Virgola mobile (disponibile quando ‘Modalità Thickness’ è impostato su ‘Da spline’)
Moltiplicatore globale per il thickness dei dati di flusso vettoriali disegnati lungo le spline, quando quel thickness è guidato da quello delle spline.
Direzione Numero intero
Direzione del flusso vettoriale in relazione alla spline.
- Tangente: utilizzare il vettore tangente della spline;
- Normale: utilizzare il vettore normale della spline;
- Specchiato normale: utilizzare la versione specchiata del vettore normale della spline.
- Tangente: utilizzare il vettore tangente della spline;
- Normale: utilizzare il vettore normale della spline;
- Specchiato normale: utilizzare la versione specchiata del vettore normale della spline.
Direzione capovolgimento Booleano
Inverte la direzione delle spline, influendo anche sulla direzione del vettore di flusso.
Profilo di attenuazione Numero intero
La sfumatura utilizzata per disegnare l’attenuazione dei dati del vettore di flusso disegnati lungo la spline:
- Lineare: utilizzare una sfumatura lineare;
- Gaussiano: utilizzare una sfumatura gaussiana
- Curva profilo di input: utilizzare la curva fornita all’input della curva profilo di attenuazione come sfumatura.
- Lineare: utilizzare una sfumatura lineare;
- Gaussiano: utilizzare una sfumatura gaussiana
- Curva profilo di input: utilizzare la curva fornita all’input della curva profilo di attenuazione come sfumatura.
Avvia attenuazione Booleano
Aggiunge un semicerchio all’inizio della spline. Il semicerchio usa la stessa attenuazione della spline.
Termina attenuazione Booleano
Aggiunge un semicerchio alla fine della spline. Il semicerchio usa la stessa attenuazione della spline.
Attenuazione Height spline Mobile
L’intensità dei dati vettoriali di flusso disegnati lungo la spline viene moltiplicata sul height della spline, dove i dati disegnati vengono dissolti con il colore neutro (0,5, 0,5, 0) dello sfondo quando il height si avvicina a 0.
Correzione non quadrata Booleano
Regolate le posizioni e il thickness dei punti per mantenere la forma della spline con risoluzioni non quadrate. Questo incide anche sulla distribuzione uniforme.
Esempi
| table 0-row-2 html-authored no-header | |
|---|---|

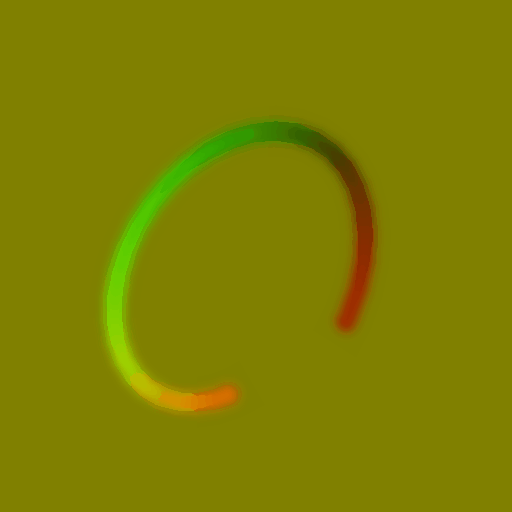

Prima |

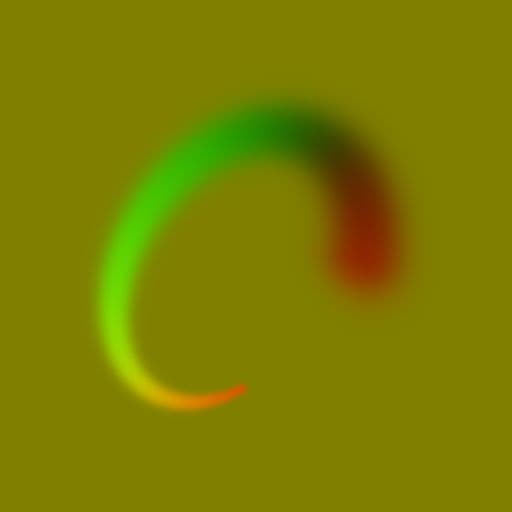

Dopo |
