Tracciati da spline

Ultimo aggiornamento: 11 settembre 2026

Icona nodo

In: Strumenti spline e tracciati > Strumenti tracciato

Descrizione

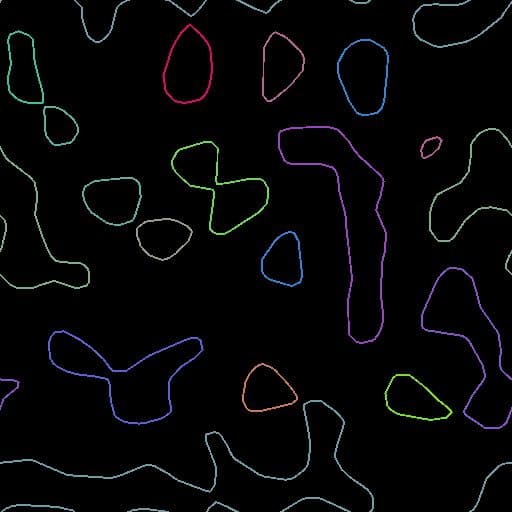

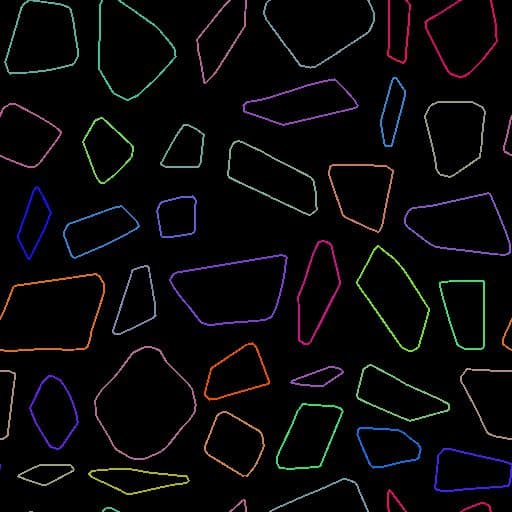

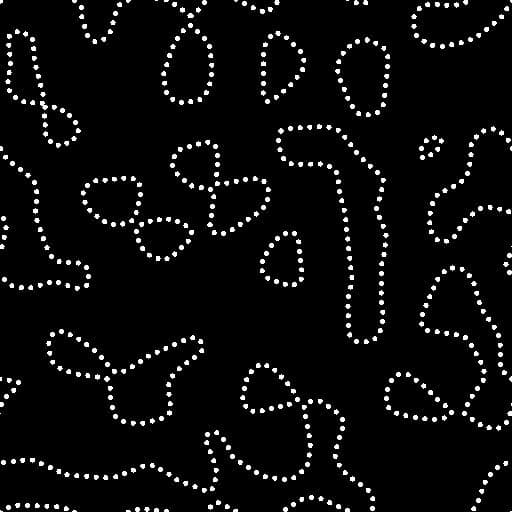

Converte i tracciati in spline che possono essere visualizzate utilizzando un nodo Rendering spline ed elaborate utilizzando nodi spline.

NOTE

Le spline sono curve e quindi non possono mantenere la nitidezza dei tracciati. Quando si convertono i tracciati in spline, ci si aspetta una certa attenuazione delle forme.

TIP

Questo nodo può essere utilizzato dopo il nodo Maschera in tracciati per formare una catena che converte una maschera in spline.

Input

Tracciati Colore

Un elenco di percorsi dei segmenti codificati. Collegare questo input al risultato di una maschera ai percorsi o a un altro nodo di elaborazione dei percorsi.

Output

Spline Coords Colore

Coordinate dei punti delle spline di input codificate nei canali RGBA di un’immagine a colori:
R - Posizione X
G - Posizione Y
B - Height
A - Dati compressi:
* Segno: la spline è chiusa (negativa) o aperta (positiva);
* Valore assoluto: Thickness + 1.

Dati spline Colore

Dati aggiuntivi delle spline di input codificate nei canali RGBA di un’immagine color:
R - Tangenti X
G - Tangenti Y
B - Non utilizzati
A - Non utilizzati

Quantità spline Numero intero

Numero di spline di input.
