Trasformazione 2D

Ultimo aggiornamento: 16 settembre 2026

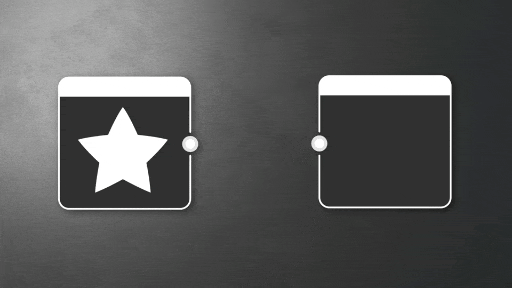

Nodo atomico: Trasformazione 2D {width="100%"}

In: Nodi Atomici

Applica all’immagine una matrice di trasformazione 2D: traslazione, rotazione, ridimensionamento, simmetria e inclinazione.

È abbastanza simile alla Trasforma (Ctrl-T) in Photoshop o all’utilizzo del manipolatore di mappatura 2D in Substance 3D Painter.

Si tratta di un nodo estremamente utile e ampiamente applicato, che consente di aumentare l’Affiancamento, rimuovere l’Affiancamento, posizionare un’immagine in una posizione specifica, allungamento o schiacciare un input, ecc.

Tuttavia, non può essere una corrispondenza perfetta per alcune applicazioni, quindi i seguenti nodi possono essere di interesse: Trasforma sicura, Trasforma non quadrata, Trasforma quadrata e Trasforma trapezoidale.

TIP

Disabilitazione dell'Affiancamento

Impostare il metodo di ereditarietà del parametro 'Modalità Affiancamento' parametro base su 'Assoluto', che consente quindi di impostare il valore del parametro su 'Nessun Affiancamento':

NOTE

I valori di ridimensionamento e rotazione nelle proprietà del nodo sono relativi alla trasformazione corrente e non vengono applicati al vista 2D finché non si fa clic sul pulsante 'Applica'.

Parametri

Matrice di trasformazione Virgola mobile 4

Aprite la matrice di trasformazione sottostante per la modifica diretta. Consente di modificare la rotazione e il ridimensionamento. Può essere regolato anche attraverso il gizmo nel Vista 2D. Avvertenza: non sono correlate direttamente alla vista e sono regolazioni relative che possono essere applicate in più passaggi.

Scostamento Virgola mobile 2

Definisce lo spostamento 2D dell’immagine. Consente di modificare la posizione o lo scostamento. Può essere regolato anche tramite il gizmo nel Vista 2D. Si riferisce direttamente all’output del Vista 2D.

Modalità Mipmap Numero intero

Consente di passare a un livello mipmap manuale, che riduce gli artefatti in un’immagine utilizzando il filtro texture.

Livello mipmap Numero intero

Imposta il livello mipmap da utilizzare. Disponibile quando la modalità Mipmap è impostata su Manuale

Colore mascherino Virgola mobile 4

Colore utilizzato come sfondo quando l’Affiancamento della trasformazione è disattivato. Cioè, imposta il colore usato quando l’input Trasforma non copre un’area dell’output. Può essere reso trasparente se si lavora con il colore RGBA.

Filtraggio Numero intero

Imposta il metodo di downsampling utilizzato. Non funziona particolarmente bene con la riduzione del Livello mipmap.

Connettori di ingresso

Input Scala di grigi/Colore PRIMARIO

Immagine da Trasforma.

Esempi

Disponibile a breve.
