Uso de los nodos Set/Sequence
Esta página describe los nodos Set y Sequence, y proporciona un caso de uso de ejemplo en el contexto de FX-Maps.
Información general
Al trabajar con funciones en FX-Maps, ocasionalmente se encontrará en situaciones en las que desea generar un valor a partir del gráfico de funciones de Substance de un parámetro, para que pueda usarlo en otro. Sin embargo, de forma predeterminada, un gráfico de funciones de Substance solo genera un valor: el que controla el parámetro relacionado.
En este caso, puedes usar la combinación de nodos Set y Sequence, que te permitirán controlar variables a través de una o varias funciones.
Este proceso consta de dos pasos:
- El nodo Set te permitirá crear una nueva variable para que puedas llamarla a otro lugar y asignarle un valor.
- El nodo Sequence se usa para ejecutar la lógica en el paso 1 en su totalidad, antes de ejecutar otra rama del gráfico, por ejemplo, la lógica que realmente interviene en la salida del valor esperado para el gráfico actual
El nodo Set
El nodo Set le permite establecer una nueva variable y asignarle el tipo y el valor conectados a la entrada del nodo.
El usuario introduce el nombre de la variable en las propiedades del nodo.
De forma predeterminada, la variable establecida por este nodo es solo accesible dentro del ámbito del elemento principal de este gráfico de funciones del Substance, por ejemplo, el nodo que aloja el parámetro definido por la función.

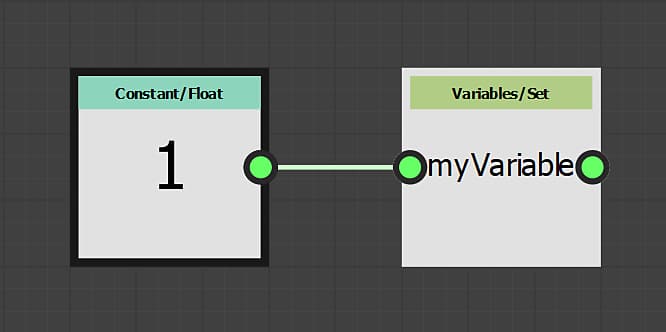

myVariable y su valor es 1.
El nodo Secuencia
El nodo Sequence le da control sobre el flujo de ejecución de los gráficos de funciones de Substance, asegurándose de que la primera rama se ejecute completamente antes de la segunda rama.
El resultado de la segunda rama se pasa a continuación al resultado del nodo.
En este ejemplo, el nodo Sequence se establece como el resultado del gráfico. El resultado de la función es, por lo tanto, el valor 0.5 generado por el nodo Float.
Sin embargo, antes de que esto suceda, la variable <b>myVariable</b> se establece con un valor flotante de 1.0. Esta variable se puede usar en otro lugar en el contexto del nodo.
Los nodos Sequence se pueden encadenar para controlar el flujo de ejecución del gráfico.
Por ejemplo, puede establecer una variable primero, actualizar su valor en un punto posterior y luego leer su valor final, mientras se asegura de que estas acciones se produzcan en un orden específico.
Visibilidad variable
Tenga en cuenta que una variable declarada no está accesible desde cualquier lugar.
Aunque se puede tener acceso a una variable declarada en un nivel primario en los niveles secundarios, lo contrario es not true.
Por lo tanto, las variables establecidas en el nodo son no accesibles en el nivel de gráfico, mientras que se puede tener acceso a las variables establecidas en el nivel de gráfico en las funciones de parámetros de su nodo.
Por ejemplo, esta regla está en el centro de exponer un parámetro, ya que exponer implica realmente estos pasos:
- Creación de un parámetro de entrada de gráfico
- Acceso a él en el gráfico de funciones del Substance del parámetro
- Establecer su valor como salida de la función
Vamos a construir un pequeño ejemplo: imagine que deseamos que el valor Rotación de un nodo Quadrant se vea influenciado por el valor Color/Luminosidad: cuanto más brillante sea la luminosidad, más rotación tendrá.

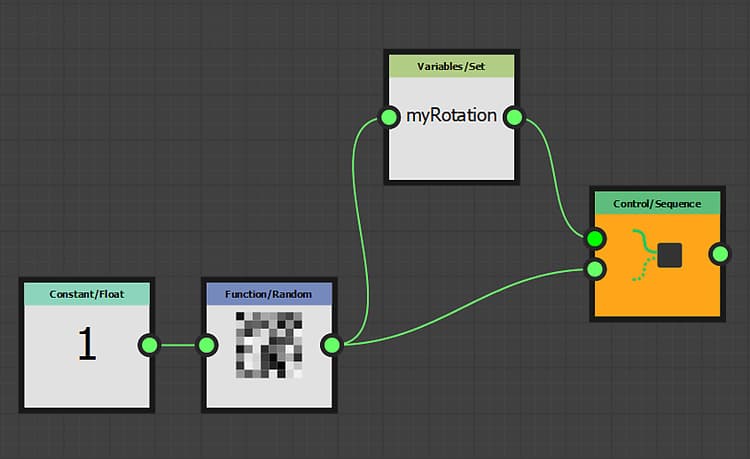

Nuestra función va a ser simple: la luminosidad será un valor aleatorio entre 0 y 1, este valor se almacenará en la variable myRotation y, a continuación, establecemos el valor como salida de la función.
Esto significa que el valor del parámetro Color/Luminosidad será aleatorio y se almacenará en la variable myRotation.
Tenga en cuenta que la propiedad Position ya está definida por un valor aleatorio y que se utiliza un nodo Iterate para obtener varios patrones colocados aleatoriamente.
myRotation existe y tiene un valor, vamos a tener acceso al gráfico de funciones de Substance de la propiedad Pattern Rotation.
myRotation usando un nodo Get Float - sabemos que la variable contiene un valor float - y lo configuramos como el resultado de la función.
La luminosidad ahora también controla la rotación.
