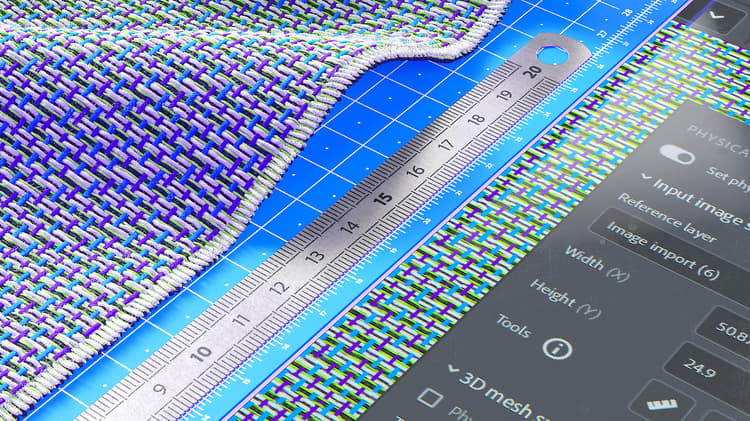

Painel tamanho físico

Combine o tamanho físico real de suas amostras e imagens digitalizadas em um contexto digital para criar visuais fisicamente precisos nos aplicativos.
As ferramentas e os parâmetros a seguir permitem definir o tamanho físico dos materiais e criar visuais precisos e realistas ao aplicar material em um objeto.

Definir o tamanho físico

Para calcular o tamanho físico de sua amostra/imagem, habilite Definir tamanho físico.

Insira o tamanho da imagem

Esta seção permite definir manualmente o tamanho da amostra e fornece ferramentas para calcular o tamanho físico automaticamente.

Camada de referência: faça referência à imagem a partir da qual o tamanho físico é calculado.
Largura (X): defina a largura física da camada de referência
Height(es): defina o height físico da camada de referência
Ferramentas:

O diagnóstico de medidas permite medir a distância entre dois pontos na sua imagem (apenas para fins informativos).

A ferramenta medição automática permite obter um tamanho físico estimado da amostra com base nos metadados da imagem (dpi). Esse método só é preciso com amostras digitalizadas.

A ferramenta Medida permite calibrar o tamanho físico, designando a distância física entre dois recursos da amostra. Geralmente, esse é o melhor método para calcular o tamanho físico da amostra.

Superfície de malha 3D

Essas ferramentas permitem definir o aspecto da superfície do material.

Escala física: habilite ou desabilite a escala física. A escala física é a circunferência da malha ao longo dos três eixos.
Dimensione seu material com valores físicos. Manipulação da largura (X) do Height (Y) e da Profundidade (Z).
Divisão em blocos gráficos de Textura: defina a divisão em blocos gráficos do seu material

Material de saída

Ajudam a visualizar o resultado do material com seu aspecto real.

Exibição com proporção física:
A exibição na viewport 2D respeita a proporção física.
Escala de Height: definida/calculada a partir da viewport 3D com base na escala física.
