Diagrama de Relação de Entidade
O que é um entity relationship (ER) diagram? Um diagrama ER é uma visualização de tabelas em um banco de dados e como elas se relacionam entre si. Este tópico contém alguns diagramas ER para ajudá-lo a visualizar a relação entre algumas tabelas comuns do banco de dados do Adobe Commerce.

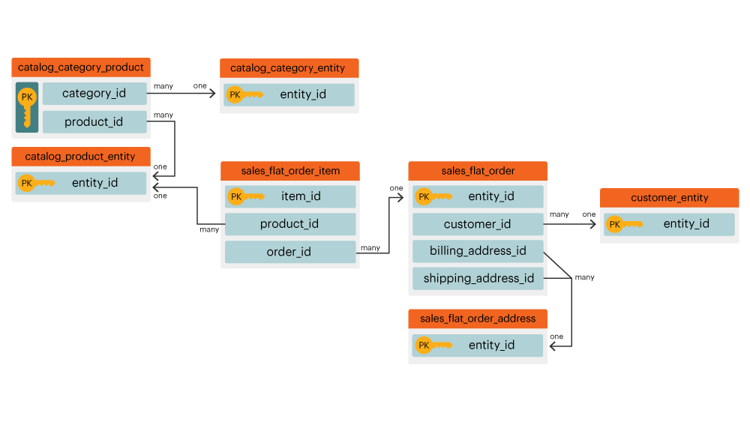

Diagrama ER do Core Commerce
Este diagrama ER representa as relações entre as tabelas principais em um banco de dados do Commerce. Ao exibir vários relacionamentos de uma só vez, é possível ver como os dados se relacionariam em várias tabelas.
As seções abaixo contêm ER diagramas específicos para duas tabelas de cada vez. Para exibir um diagrama e a descrição que o acompanha, clique no cabeçalho dessa seção.

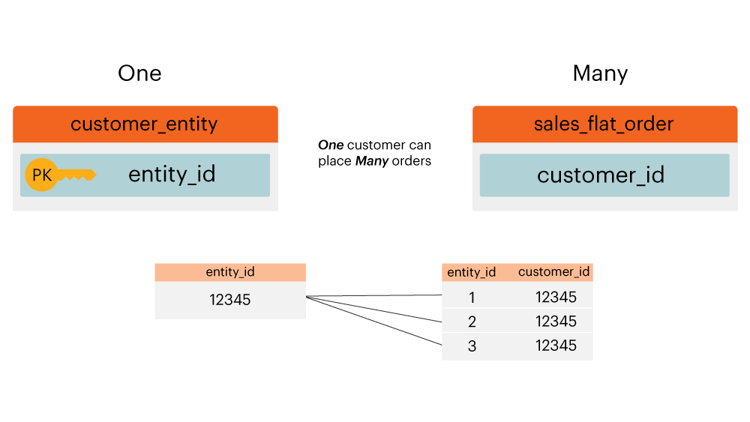

customer\_entity & sales\_flat\_order
Um cliente pode fazer muitos pedidos. A relação entre essas duas tabelas é customer\_entity.entity\_id = sales\_flat\_order.customer\_id
customer\_entity.entity\_id não é igual a sales\_flat\_order.entity\_id. O primeiro pode ser pensado como um customer\_id e o segundo como um order\_id.Em Commerce Intelligence, se o caminho entre essas duas tabelas não existir, você poderá criar o caminho na guia Data Warehouse. Quando estiver pronto para criar o caminho, ele será definido da seguinte maneira:

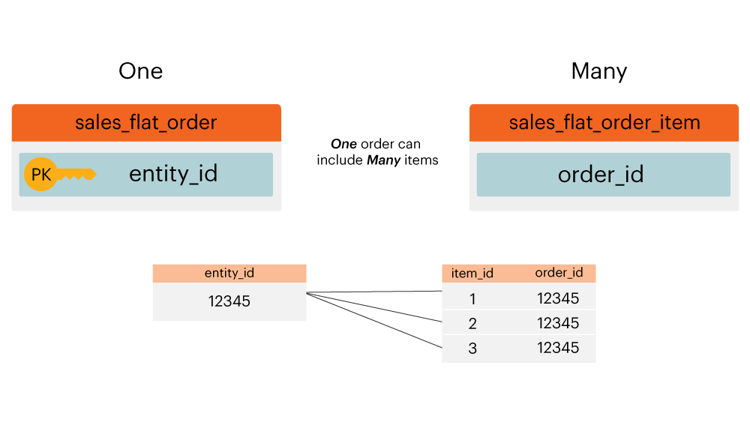

sales\_flat\_order & sales\_flat\_order\_item
Um pedido pode conter muitos itens. A relação entre essas duas tabelas é sales\_flat\_order.entity\_id = sales\_flat\_order\_item.order\_id.

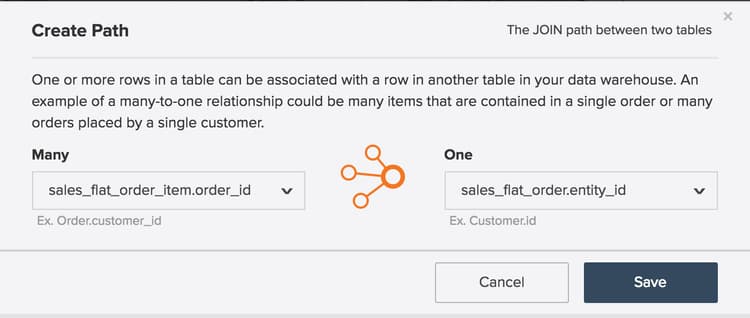

Em Commerce Intelligence, se o caminho entre essas duas tabelas não existir, você poderá criar o caminho na guia Data Warehouse. Quando estiver pronto para criar o caminho, defina-o conforme demonstrado abaixo.

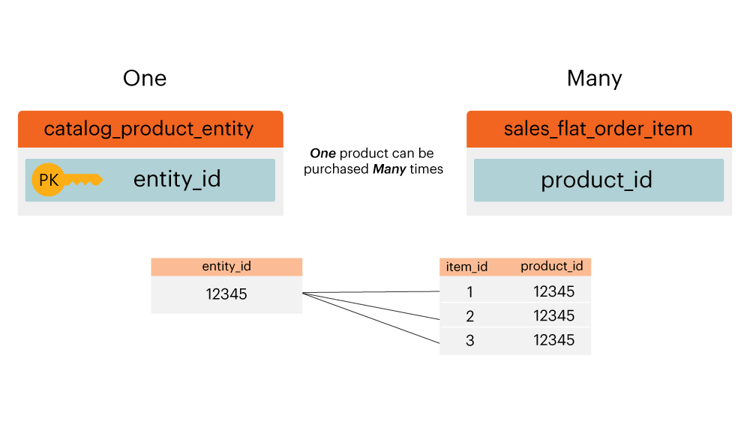

catalog\_product\_entity & sales\_flat\_order\_item
Um produto pode ser comprado por muitos itens. A relação entre essas duas tabelas é catalog\_product\_entity.entity\_id = sales\_flat\_order\_item.product.
Em Commerce Intelligence, se o caminho entre essas duas tabelas não existir, você poderá criar o caminho na guia Data Warehouse. Quando estiver pronto para criar o caminho, defina-o conforme demonstrado abaixo.
