Geoptimaliseerde afbeeldingen met AEM headless images-with-aem-headless

Afbeeldingen zijn een essentieel aspect van ontwikkeling van rijke, overtuigende AEM eindeloze ervaringen. AEM Headless ondersteunt het beheer van afbeeldingselementen en de geoptimaliseerde levering ervan.

Inhoudsfragmenten die worden gebruikt in AEM modellering van inhoud zonder kop, verwijzen vaak naar afbeeldingselementen die zijn bedoeld voor weergave in de headless-ervaring. AEM GraphQL-query's kunnen worden geschreven om URL's aan te bieden voor afbeeldingen op basis van de locatie waar naar de afbeelding wordt verwezen.

De ImageRef type heeft vier URL-opties voor inhoudsverwijzingen:

  • _path is het referenced weg in AEM, en omvat geen AEM oorsprong (gastheernaam)
  • _dynamicUrl is de URL die moet worden gebruikt voor levering van afbeeldingselementen die voor het web zijn geoptimaliseerd.
    • De _dynamicUrl bevat geen AEM oorsprong, zodat het domein (AEM Auteur of AEM publicatieservice) moet worden opgegeven door de clienttoepassing.
  • _authorUrl is de volledige URL naar het afbeeldingselement op AEM auteur
    • AEM auteur kan worden gebruikt om een voorvertoning van de toepassing zonder kop weer te geven.
  • _publishUrl is de volledige URL naar het afbeeldingselement bij AEM Publiceren
    • AEM publiceren is typisch waar de productie plaatsing van de hoofdloze toepassing beelden van toont.

De _dynamicUrl is de aanbevolen URL voor het leveren van afbeeldingselementen en moet het gebruik van _path, _authorUrl, en _publishUrl waar mogelijk.

AEM as a Cloud Service
as a Cloud Service RDE AEM
AEM SDK
AEM 6,5
Ondersteunt webgeoptimaliseerde afbeeldingen?

Inhoudsfragmentmodel

Zorg ervoor dat het veld Inhoudsfragment dat de afbeeldingsverwijzing bevat, zich bevindt in het veld inhoudsverwijzing gegevenstype.

Veldtypen worden gecontroleerd in het dialoogvenster Inhoudsfragmentmodeldoor het veld te selecteren en de Eigenschappen rechts.

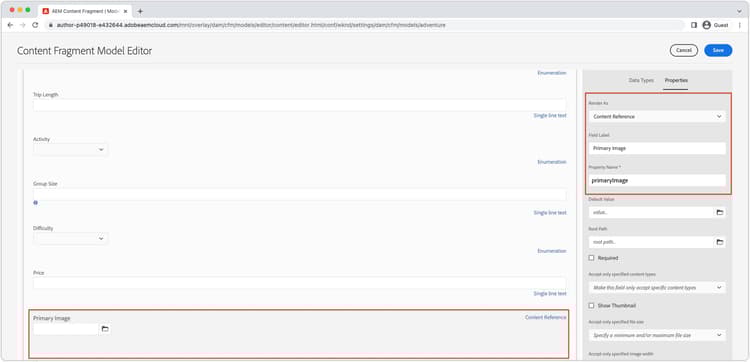

Inhoudsfragmentmodel met inhoudsverwijzing naar een afbeelding

GraphQL-query voortgezet

Retourneer het veld in de GraphQL-query als de ImageRef type, en verzoek om _dynamicUrl veld. U kunt bijvoorbeeld een avontuur opvragen in het dialoogvenster WKND-siteproject en de afbeeldings-URL opnemen voor de verwijzingen naar afbeeldingselementen in de primaryImage veld, kan worden uitgevoerd met een nieuwe, voortgezette query wknd-shared/adventure-image-by-path gedefinieerd als:

query($path: String!, $imageFormat: AssetTransformFormat=JPG, $imageSeoName: String, $imageWidth: Int, $imageQuality: Int) {
  adventureByPath(
    _path: $path
    _assetTransform: {
      format: $imageFormat
      width: $imageWidth
      quality: $imageQuality
      preferWebp: true
    }
  ) {
    item {
      _path
      title
      primaryImage {
        ... on ImageRef {
          _dynamicUrl
        }
      }
    }
  }
}

Query-variabelen

{
  "path": "/content/dam/wknd-shared/en/adventures/bali-surf-camp/bali-surf-camp",
  "imageFormat": "JPG",
  "imageWidth": 1000,
}

De $path in de _path filter vereist het volledige pad naar het inhoudsfragment (bijvoorbeeld /content/dam/wknd-shared/en/adventures/bali-surf-camp/bali-surf-camp).

De _assetTransform bepaalt hoe _dynamicUrl is ontworpen om de weergegeven afbeelding te optimaliseren. URL's met webgeoptimaliseerde afbeeldingen kunnen ook op de client worden aangepast door de queryparameters van de URL te wijzigen.

GraphQL, parameter
Beschrijving
Vereist
Variabele GraphQL-waarden
format
De indeling van het afbeeldingselement.
GIF, PNG, PNG8, JPG, PJPG, BJPG, WEBP, WEBPLL, WEBPLY
seoName
Naam van bestandssegment in URL. Indien niet opgegeven, wordt de naam van het afbeeldingselement gebruikt.
Alphanumeric -, of _
crop
Het uitsnijdkader dat uit de afbeelding is genomen, moet binnen de grootte van de afbeelding vallen
Positieve gehele getallen die een snijgebied binnen de grenzen van de afmetingen van de oorspronkelijke afbeelding definiëren
size
Grootte van de uitvoerafbeelding (zowel hoogte als breedte) in pixels.
Positieve gehele getallen
rotation
Rotatie van de afbeelding in graden.
R90, R180, R270
flip
Draai de afbeelding om.
HORIZONTAL, VERTICAL, HORIZONTAL_AND_VERTICAL
quality
Afbeeldingskwaliteit in procenten van oorspronkelijke kwaliteit.
1-100
width
Breedte van de uitvoerafbeelding in pixels. Wanneer size wordt verstrekt width wordt genegeerd.
Positief geheel getal
preferWebP
Indien true en AEM een WebP dienen als browser het, ongeacht format.
true, false

GraphQL-reactie

Het resulterende JSON-antwoord bevat de aangevraagde velden met de voor het web geoptimaliseerde URL naar de afbeeldingselementen.

{
  "data": {
    "adventureByPath": {
      "item": {
        "_path": "/content/dam/wknd-shared/en/adventures/bali-surf-camp/bali-surf-camp",
        "title": "Bali Surf Camp",
        "primaryImage": {
          "_dynamicUrl": "/adobe/dynamicmedia/deliver/dm-aid--a38886f7-4537-4791-aa20-3f6ef0ac3fcd/adobestock_175749320.jpg?preferwebp=true&width=1000&quality=80"
        }
      }
    }
  }
}

Als u de webgeoptimaliseerde afbeelding van de referentieafbeelding in uw toepassing wilt laden, gebruikt u de opdracht _dynamicUrl van de primaryImage als de bron-URL van de afbeelding.

In React ziet het weergeven van een webgeoptimaliseerde afbeelding uit AEM Publiceren er als volgt uit:

// The AEM host is usually read from a environment variable of the SPA.
const AEM_HOST = "https://publish-p123-e456.adobeaemcloud.com";
...
let dynamicUrl = AEM_HOST + data.adventureByPath.item.primaryImage._dynamicUrl;
...
<img src={dynamicUrl} alt={data.adventureByPath.item.title}/>

Onthoud, _dynamicUrl bevat niet het AEM domein, dus u moet de gewenste oorsprong opgeven voor de afbeeldings-URL die moet worden opgelost.

Responsieve URL's

In het bovenstaande voorbeeld ziet u hoe u een afbeelding van één formaat gebruikt, maar in webervaringen zijn responsieve afbeeldingssets vaak vereist. Responsieve afbeeldingen kunnen worden geïmplementeerd met img-srcsets of afbeeldingselementen. Het volgende codefragment laat zien hoe u het _dynamicUrl als basis. width is een URL-parameter waaraan u vervolgens kunt toevoegen _dynamicUrl voor het aansturen van verschillende responsieve weergaven.

// The AEM host is usually read from a environment variable of the SPA.
const AEM_HOST = "https://publish-p123-e456.adobeaemcloud.com";
...
// Read the data from GraphQL response
let dynamicUrl = AEM_HOST + data.adventureByPath.item.primaryImage._dynamicUrl;
let alt = data.adventureByPath.item.title;
...
{/*-- Example img srcset --*/}
document.body.innerHTML=`<img>
    alt="${alt}"
    src="${dynamicUrl}&width=1000}"
    srcset="`
      ${dynamicUrl}&width=1000 1000w,
      ${dynamicUrl}&width=1600 1600w,
      ${dynamicUrl}&width=2000 2000w,
      `"
    sizes="calc(100vw - 10rem)"/>`;
...
{/*-- Example picture --*/}
document.body.innerHTML=`<picture>
      <source srcset="${dynamicUrl}&width=2600" media="(min-width: 2001px)"/>
      <source srcset="${dynamicUrl}&width=2000" media="(min-width: 1000px)"/>
      <img src="${dynamicUrl}&width=400" alt="${alt}"/>
    </picture>`;

Voorbeeld Reageren

Laten we een eenvoudige React-toepassing maken waarmee voor het web geoptimaliseerde afbeeldingen worden weergegeven in de volgende responsieve afbeeldingspatronen. Er zijn twee hoofdpatronen voor responsieve afbeeldingen:

Img-element met script

Img-elementen met srcset worden gebruikt met de sizes voor verschillende afbeeldingselementen voor verschillende schermgrootten. Img-sets zijn handig wanneer u verschillende afbeeldingselementen voor verschillende schermgrootten aanbiedt.

Figuurelement

Afbeeldingselementen worden gebruikt met meerdere source elementen om verschillende afbeeldingselementen voor verschillende schermgrootten te bieden. Afbeeldingselementen zijn handig voor verschillende afbeeldingsuitvoeringen voor verschillende schermgrootten.

Voorbeeldcode

Deze eenvoudige React-app gebruikt de AEM headless SDK om AEM Headless APIs voor een inhoud van het Avontuur te vragen, en het Web-geoptimaliseerde beeld te tonen gebruikend img-element met srcset en afbeeldingselement. De srcset en sources een aangepaste setParams functie om de web-optimized parameter van de leveringsvraag aan toe te voegen _dynamicUrl van de afbeelding, wijzigt u de geleverde afbeeldingsuitvoering op basis van de behoeften van de webclient.

Het vragen tegen AEM wordt uitgevoerd in de haak van de douane React useAdventureByPath die de AEM Headless SDK gebruikt.

// src/App.js

import "./App.css";
import { useAdventureByPath } from './api/persistedQueries'

const AEM_HOST = process.env.AEM_HOST;

function App() {

  /**
   * Update the dynamic URL with client-specific query parameters
   * @param {*} imageUrl the image URL
   * @param {*} params the AEM web-optimized image query parameters
   * @returns the dynamic URL with the query parameters
   */
  function setOptimizedImageUrlParams(imageUrl, params) {
    let url = new URL(imageUrl);
    Object.keys(params).forEach(key => {
      url.searchParams.set(key, params[key]);
    });
    return url.toString();
  }

  // Get data from AEM using GraphQL persisted query as defined above
  // The details of defining a React useEffect hook are explored in How to > AEM Headless SDK
  // The 2nd parameter define the base GraphQL query parameters used to request the web-optimized image
  let { data, error } = useAdventureByPath(
        "/content/dam/wknd-shared/en/adventures/bali-surf-camp/bali-surf-camp",
        { imageFormat: "JPG" }
      );

  // Wait for AEM Headless APIs to provide data
  if (!data) { return <></> }

  const alt = data.adventureByPath.item.title;
  const imageUrl =  AEM_HOST + data.adventureByPath.item.primaryImage._dynamicUrl;

  return (
    <div className="app">

      <h1>Web-optimized images</h1>

      {/* Render the web-optimized image img with srcset for the Adventure Primary Image */}
      <h2>Img srcset</h2>

      <img
        alt={alt}
        src={setOptimizedImageUrlParams(imageUrl, { width: 1000 })}
        srcSet={
            `${setOptimizedImageUrlParams(imageUrl, { width: 1000 })} 1000w,
             ${setOptimizedImageUrlParams(imageUrl, { width: 1600 })} 1600w,
             ${setOptimizedImageUrlParams(imageUrl, { width: 2000 })} 2000w`
        }
        sizes="calc(100vw - 10rem)"/>

       {/* Render the web-optimized picture for the Adventure Primary Image */}
        <h2>Picture element</h2>

        <picture>
          {/* When viewport width is greater than 2001px */}
          <source srcSet={setOptimizedImageUrlParams(imageUrl, { width : 2600 })} media="(min-width: 2001px)"/>
          {/* When viewport width is between 1000px and 2000px */}
          <source srcSet={setOptimizedImageUrlParams(imageUrl, { width : 2000})} media="(min-width: 1000px)"/>
          {/* When viewport width is less than 799px */}
          <img src={setOptimizedImageUrlParams(imageUrl, { width : 400, crop: "550,300,400,400" })} alt={alt}/>
        </picture>
    </div>
  );
}

export default App;
