Architectuur van HTML5-formulieren
- Onderwerpen:
- Mobile Forms
Gemaakt voor:
- User

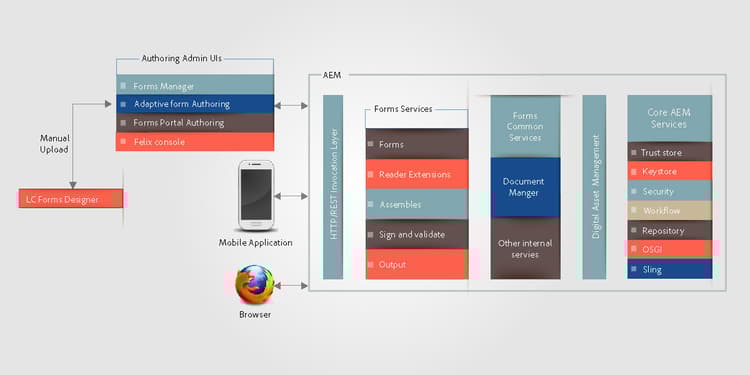

CAUTIONArchitectuur
De functionaliteit voor HTML5-formulieren wordt geïmplementeerd als een pakket binnen de ingesloten AEM-instantie en wordt als REST-eindpunt via HTTP/S beschikbaar gemaakt met RESTful Apache Sling-architectuur.
Sling Framework gebruiken
Apache Sling is hulpbronnengericht. Er wordt een aanvraag-URL gebruikt om de bron eerst op te lossen. Elke bron heeft een sling:resourceType (of sling:resourceSuperType). Gebaseerd op dit bezit, de verzoekmethode, en de eigenschappen van het verzoek URL, wordt een sling manuscript dan geselecteerd om het verzoek te behandelen. Dit sling script kan een JSP of een servlet zijn. Voor HTML5-formulieren: Profiel knooppunten fungeren als slingerbronnen en Profielrenderer fungeert als het sling-script dat de aanvraag verwerkt om het mobiele formulier met een bepaald profiel te genereren. A Profielrenderer is JSP die parameters van een verzoek leest en de Dienst van Forms OSGi roept.
Voor details over het eindpunt van REST en gesteunde verzoekparameters, zie Formuliersjabloon renderen.
Wanneer een gebruiker een verzoek indient van een clientapparaat zoals een iOS- of Android-browser, lost Sling eerst het profielknooppunt op op basis van de aanvraag-URL. Vanuit dit profielknooppunt wordt het volgende gelezen: sling:resourceSuperType en sling:resourceType om te bepalen welke scripts beschikbaar zijn die deze aanvraag voor het renderen van formulieren kunnen verwerken. Het gebruikt dan het Verdelen verzoekselecteurs samen met verzoekmethode om het manuscript te identificeren het meest geschikt voor de behandeling van dit verzoek. Zodra het verzoek een Renderer JSP van het Profiel bereikt, roept JSP de dienst Forms OSGi.
Zie voor meer informatie over het oplossen van scriptoplossingen AEM Cheatblad of Apache Sling Url-decompositie.
Typische stroom van de de vraagvraag van de vormverwerking
Met HTML5-formulieren worden alle tussenliggende objecten in cache geplaatst die nodig zijn om een formulier op de eerste aanvraag te verwerken (uitvoering of verzending). De objecten die afhankelijk zijn van de gegevens worden niet in het cachegeheugen opgeslagen, omdat dergelijke objecten waarschijnlijk worden gewijzigd.
Mobiel formulier behoudt twee verschillende niveaus van cache, namelijk de PreRender-cache en de Render-cache. Het preRender-cache bevat alle fragmenten en afbeeldingen van een opgeloste sjabloon en het Render-cache bevat gerenderde inhoud, zoals HTML.

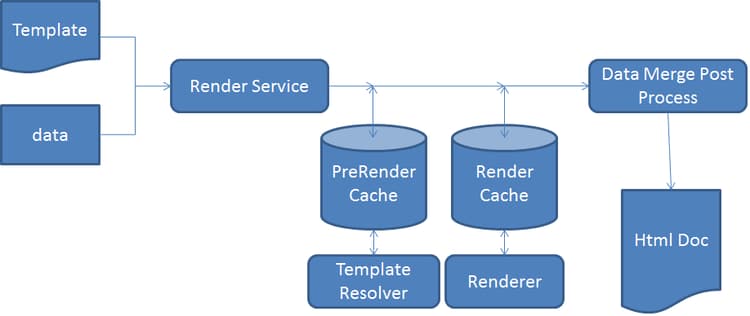

Afbeelding: Workflow voor HTML5-formulieren
In HTML5-formulieren worden geen sjablonen met ontbrekende verwijzingen naar fragmenten en afbeeldingen in de cache opgeslagen. Als HTML5-formulieren meer tijd in beslag nemen dan normaal, controleert u in de serverlogboeken of er ontbrekende verwijzingen en waarschuwingen zijn. Zorg er ook voor dat de maximumgrootte van het object niet wordt bereikt.
De dienst van Forms OSGi verwerkt een verzoek in twee stappen:
- Indeling en initiële formulierstatus genereren: Forms OSGi geeft de dienst terug roept de component van het Geheime voorgeheugen van Forms om te bepalen als de vorm reeds in het voorgeheugen ondergebracht is en niet ongeldig is gemaakt. Als het formulier in de cache is opgeslagen en geldig is, dient het de gegenereerde HTML uit de cache. Als het formulier ongeldig wordt gemaakt, genereert de Forms OSGi-renderservice de Initial Form Layout and Form State in XML-indeling. Deze XML wordt door de Forms OSGi-service getransformeerd in de indeling HTML en de initiële JSON-formulierstatus en vervolgens in de cache geplaatst voor volgende aanvragen.
- Vooraf gevulde Forms: Als een gebruiker tijdens het renderen formulieren aanvraagt met vooraf ingevulde gegevens, roept de Forms OSGi-renderservice de Forms-servicecontainer aan en wordt een nieuwe formulierstatus gegenereerd met samengevoegde gegevens. Nochtans, aangezien de lay-out reeds in de bovengenoemde stap wordt geproduceerd, is deze vraag sneller dan de eerste vraag. Met deze aanroep worden alleen de gegevenssamenvoeging uitgevoerd en worden de scripts op de gegevens uitgevoerd.
Als er een update in het formulier is of een van de elementen die in het formulier worden gebruikt, detecteert de component in de formuliercache dit en wordt de cache voor dat formulier ongeldig gemaakt. Zodra de Forms OSGi-service de verwerking heeft voltooid, voegt de Profile Renderer jsp JavaScript-bibliotheekverwijzingen en -stijlen toe aan dit formulier en wordt de reactie op de client geretourneerd. Een typische webserver zoals Apache U kunt hier gebruiken met compressie HTML ingeschakeld. Een webserver zou de responsgrootte, het netwerkverkeer en de tijd die nodig is om de gegevens tussen de server en de clientcomputer te streamen aanzienlijk verminderen.
Wanneer een gebruiker het formulier verzendt, verzendt de browser de status van het formulier in JSON-indeling naar de serviceproxy verzenden; dan produceert de voorleggingsde dienstvolmacht gegevens XML gebruikend JSON gegevens en legt dat gegevens XML voor om eindpunt voor te leggen.
Onderdelen
U hebt een AEM Forms-add-on-pakket nodig om HTML5-formulieren in te schakelen. Voor informatie over het installeren van het AEM Forms-invoegtoepassingspakket gaat u naar AEM Forms installeren en configureren.
OSGi-componenten (adobe-lc-forms-core.jar)
Adobe XFA Forms Renderer (com.adobe.livecycle.adobe-lc-forms-core) is de weergavenaam van de OSGi-bundel voor HTML5-formulieren bij weergave vanuit de Bundle View of Felix admin Console (https://) [host]:[poort]/systeem/console/bundels).
Deze component bevat componenten OSGi voor teruggeven, geheim voorgeheugenbeheer, en configuratiemontages.
Forms OSGi Service
This OSGi Service contains the logic to render an XDP as HTML and handle the submission of a form to generate data XML. Deze service gebruikt Forms-servicecontainer. De Forms-servicecontainer roept intern native componenten aan XMLFormService.exe dat de verwerking uitvoert.
Als een renderverzoek wordt ontvangen, roept deze component de dienstcontainer van Forms aan om lay-out en staatsinformatie te produceren die verder wordt verwerkt om HTML en JSON vorm DOM staten te produceren.
Deze component is ook verantwoordelijk voor het genereren van gegevens-XML van de verzonden formulierstatus JSON.
Cache-component
HTML5-formulieren gebruiken caching om de doorvoer en de responstijd te optimaliseren. U kunt het niveau van de geheim voorgeheugendienst vormen om het compromis tussen prestaties en ruimtegebruik te verfijnen.
| Cachestrategie | Beschrijving |
|---|---|
| Geen | Artefacten niet in cache plaatsen |
| conservatief | Alleen tussenliggende artefacten opslaan die zijn gegenereerd voordat het formulier wordt gegenereerd, zoals een sjabloon met inline fragmenten en afbeeldingen |
| Agressief | Gerenderde HTML-inhoud in cache plaatsen Plaats alle artefacten in het cachegeheugen op conservatief niveau. Opmerking: Deze strategie levert de beste prestaties, maar verbruikt meer geheugen voor het opslaan van de artefacten in de cache. |
HTML5-formulieren voeren in het geheugen caching uit met behulp van LRU-strategie. Als de cachestrategie aan niets geheim voorgeheugen wordt geplaatst zal niet worden gecreeerd en de bestaande geheim voorgeheugengegevens, als om het even welk, zouden worden ontruimd. Naast de caching strategie, kunt u de totale grootte van het in-geheugengeheime voorgeheugen ook vormen die in het hebben van het maximum gebonden aan geheim voorgeheugengrootte kan helpen en als het verder gaat dan dat het wijze LRU zal gebruiken om geheim voorgeheugenmiddelen vrij te maken.
NOTEConfiguratieservice
De Dienst van de configuratie laat het stemmen van de configuratieparameters en geheim voorgeheugenmontages voor HTML5 vormen toe.
Ga naar de CQ Felix Admin Console (beschikbaar op https://[server]:[port]/system/console/configMgr), zoekt en selecteert u Mobile Forms Configuration.
U kunt de geheim voorgeheugengrootte vormen of het geheime voorgeheugen onbruikbaar maken gebruikend de configuratieservice. U kunt foutopsporing ook inschakelen met de parameter Opties voor foutopsporing. Meer informatie over foutopsporing in formulieren vindt u op Fouten opsporen in HTML5-formulieren.
Runtime Components (adobe-lc-forms-runtime-pkg.zip)
Het Runtime-pakket bevat de client-side bibliotheken die worden gebruikt om HTML-formulieren te genereren.
Belangrijke componenten die beschikbaar zijn als onderdeel van het runtimepakket:
Scriptengine
Adobe XFA-implementatie ondersteunt twee soorten scripttalen om door de gebruiker gedefinieerde logische uitvoering in formulieren mogelijk te maken: JavaScript en FormCalc.
De scriptengine van HTML Forms is geschreven in JavaScript ter ondersteuning van de XFA-scripting-API in beide talen.
Tijdens het renderen wordt het FormCalc-script vertaald (en in cache geplaatst) in JavaScript op de server die transparant is voor de gebruiker of ontwerper.
Deze scriptengine gebruikt een deel van de functie van ECMAScript5, zoals Object.defineProperty. De engine/bibliotheek wordt geleverd als CQ Client Lib met de categorienaam xfaforms.profile. Het voorziet tevens in FormBridge-API externe portalen of apps in staat stellen te werken met formulieren. Met FormBridge kan een externe toepassing via programmacode bepaalde elementen verbergen, de waarden ervan ophalen of instellen of de kenmerken ervan wijzigen.
Zie voor meer informatie de Form Bridge artikel.
Layout Engine
De indeling en visuele aspecten van de HTML5-formulieren zijn gebaseerd op de functies SVG 1.1, jQuery, BackBone en CSS3. De aanvankelijke weergave van een formulier wordt gegenereerd en in cache geplaatst op de server. De aanpassing van de oorspronkelijke indeling en eventuele verdere incrementele wijzigingen in de formulierindeling worden op de client beheerd. Hiertoe bevat het runtimepakket een lay-outengine die in JavaScript is geschreven en is gebaseerd op jQuery/Backbone. Deze motor behandelt al dynamisch gedrag, zoals toevoegen/verwijderen herhaalbare instanties, Growable objecten lay-out. Deze indelingsengine genereert een formulier per pagina. In eerste instantie bekijkt een gebruiker slechts één pagina en de horizontale schuifbalk geldt alleen voor de eerste pagina. Wanneer de gebruiker echter naar beneden schuift, wordt de volgende pagina gestart met de rendering. Deze paginaweergave verkort de tijd die nodig is om de eerste pagina in een browser weer te geven en verbetert de waargenomen prestaties van het formulier. Deze engine/bibliotheek maakt deel uit van de CQ Client Lib met de categorienaam xfaforms.profile.
De Layout Engine bevat ook een set widgets die worden gebruikt om de waarde van formuliervelden van een gebruiker vast te leggen. Deze widgets worden gemodelleerd als Widgets voor jQuery-gebruikersinterface die bepaalde aanvullende contracten implementeren om naadloos met de Layout-engine te werken.
Ga voor meer informatie over widgets en de bijbehorende contracten naar Aangepaste widgets voor HTML5-formulieren.
Stijlen
De stijl die aan de HTML-elementen is gekoppeld, wordt inline toegevoegd of gebaseerd op een ingesloten CSS-blok. Sommige veelvoorkomende stijlen die niet afhankelijk zijn van het formulier, maken deel uit van de CQ-clientbibliotheek met de categorienaam xfaforms.profile.
Naast de standaardeigenschappen voor stijlen bevat elk formulierelement ook bepaalde CSS-klassen op basis van het elementtype, de naam en andere eigenschappen. Met deze klassen kunt u elementen opnieuw opmaken door hun eigen CSS op te geven.
Voor meer informatie over standaardstijlen en klassen raadpleegt u Inleiding tot stijlen.
Server-kant manuscript en de Diensten van het Web
Om het even welke manuscripten die duidelijk aan looppas-bij-server of duidelijk zijn om de Dienst van het Web te roepen (ongeacht waar het duidelijk is uit te voeren) voert altijd op server uit.
De clientscriptengine:
- Maakt een synchrone aanroep naar de server die de huidige formulierstatus doorgeeft in de vorm van JSON
- Voert het manuscript of de Dienst van het Web op de server uit
- Genereert een nieuwe JSON-status
- Voegt de nieuwe JSON-status op de client samen wanneer de reactie wordt geretourneerd.
Bronnen voor lokalisatie
HTML5-formulieren ondersteunen Italiaans (it), Spaans (es), Braziliaans Portugees (pt_BR), Vereenvoudigd Chinees (zh_CN), Traditioneel Chinees (alleen beperkte ondersteuning) (zh_TW), Koreaans (ko_KR), Engels (en_US), Frans (fr_FR), Duits (de_DE) en Japans (ja). Op basis van de landinstelling die in de aanvraagheader is ontvangen, wordt de corresponderende bronnenbundel naar de client verzonden. Deze resourcebundel wordt toegevoegd aan Profile JSP als een CQ Client Lib met categorienaam xfaforms.I18N. U kunt de logica negeren om het pakket met landinstellingen in het profiel op te nemen.
Sling Components (adobe-lc-forms-content-pkg.zip)
Het pakket Sling bevat inhoud die gerelateerd is aan profielen en profielrenderer.
Profielen
Profielen zijn de bronknooppunten in sling die een formulier of familie van Forms vertegenwoordigen. Op CQ-niveau zijn deze profielen JCR-knooppunten. De knooppunten bevinden zich onder de /content map in de JCR-opslagplaats en kan zich in elke submap onder de /content map.
Profielrenderers
Het knooppunt Profile heeft een eigenschap sling:resourceSuperType met waarde xfaforms/profile. Deze eigenschap verzendt intern aanvragen naar het sling-script voor profielknooppunten in het dialoogvenster /libs/xfaforms/profile map. Deze scripts zijn JSP-pagina's die HTML-formulieren en vereiste JS/CSS-artefacten samenstellen. De pagina's bevatten verwijzingen naar:
- xfaforms.I18N.<locale>: Deze bibliotheek bevat gelokaliseerde gegevens.
- xfaforms.profile: Deze bibliotheek bevat implementatie voor XFA Scripting en Layout Engine.
Deze bibliotheken zijn gemodelleerd als CQ-clientbibliotheken, waarbij gebruik wordt gemaakt van de automatische functies voor samenvoeging, minificatie en compressie van de JavaScript-bibliotheken van het CQ-framework.
Voor meer informatie over CQ-clientbibliotheken raadpleegt u Documentatie CQ Clientlib.
Zoals hierboven beschreven, roept de profielrenderer JSP de Dienst van Forms via het verbinden omvat. Dit JSP plaatst ook diverse zuivert opties die op adminconfiguratie of verzoekparameters worden gebaseerd.
Met HTML5-formulieren kunnen ontwikkelaars Profiel en Profielrenderer maken om de weergave van de formulieren aan te passen. Met HTML-formulieren kunnen ontwikkelaars bijvoorbeeld formulieren integreren in een deelvenster of <div> van een bestaande portaalsite voor HTML.
Ga voor meer informatie over het maken van aangepaste profielen naar Een aangepast profiel maken.
