Gedeelde componenteditor
Met de gedeelde componenteditor kunt u gedeelde afmetingen en maateenheden maken of bewerken. Het deelt vele elementen UI wanneer het creëren van of het uitgeven van een gegevensmening , maar deze interfaces zijn verschillend in doel:
- Met de componenteditor voor gegevensweergave kunt u componenten maken en bewerken die specifiek zijn voor die gegevensweergave. U kunt geen gedeelde afmetingen of metriek in de de componentenredacteur van de gegevensmening uitgeven. In deze interface, kunnen de gedeelde dimensies en metriek door het pictogram van de a
- Met de gedeelde componenteditor kunt u gedeelde afmetingen en metriek maken en bewerken. U kunt geen componenten uitgeven die tot één enkele gegevensmening in de gedeelde componentenredacteur behoren.

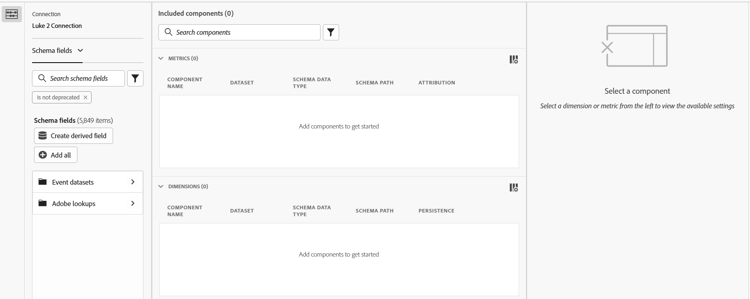

{het screenshot van de redacteur van 0} Component
De rechterbovenhoek bevat drie knoppen:
- Close of Cancel : als alle wijzigingen zijn opgeslagen, sluit de knop Close de editor. Als er niet-opgeslagen wijzigingen zijn, sluit u de editor met de knop Cancel zonder deze wijzigingen op te slaan.
- Save: hiermee slaat u alle componenten op en opent u de editor.
- Save and finish: slaat alle componenten op en sluit de editor.
De interface bevat drie hoofdkolommen/secties:
-
de gebiedsselecteur van het Schema: plaats van het gewenste schemagebied (s) en sleep hen aan het inbegrepen componentengebied.
- Verbinding: De actieve verbinding. Verander de actieve verbinding in de gedeelde metriek & dimensiemanager .
- lijst van de Component: U kunt tussen het selecteren Schema fields (netto nieuwe gedeelde afmetingen en metriek), of Metrics & Dimensions (bestaande gedeelde componenten) van het drop-down menu kiezen.
- Onderzoek: Gebruik het
Is not deprecatedis standaard actief. - creeer afgeleid gebied: Staat u toe om een afgeleid gebied tot stand te brengen.
-
omvatten componenten: De componenten die u om vormt worden gedeeld. Wanneer u gedeelde componenten maakt, kunt u meerdere schemavelden naar dit gebied slepen om meerdere componenten tegelijk te maken. Wanneer u gedeelde componenten bewerkt, kunt u meerdere componenten selecteren die u wilt bewerken. Hierin worden alle geselecteerde componenten in dit gebied weergegeven.
-
montages van de Component: Wanneer het selecteren van een component in het inbegrepen componentengebied, kunnen alle beschikbare montages in deze kolom worden gevormd. Zie montages van de Component voor alle beschikbare opties voor afmetingen en metriek. Als u Shift ingedrukt houdt en op meerdere elementen klikt in het gebied Componenten, kunt u alle veelvoorkomende velden tegelijk bewerken.
