Flusso di lavoro end-to-end Dimensioni fisiche

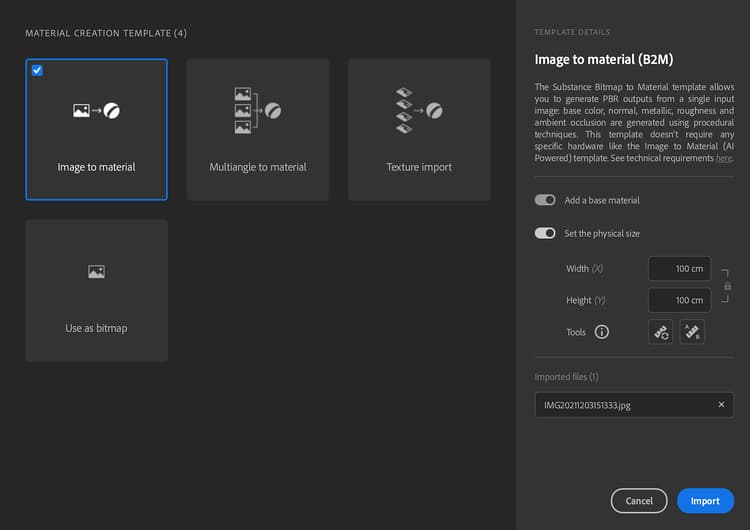

Selezionate il modello di creazione del materiale.

Selezionare la casella di controllo dimensioni fisiche.

Due approcci per impostare la Dimensioni fisiche:

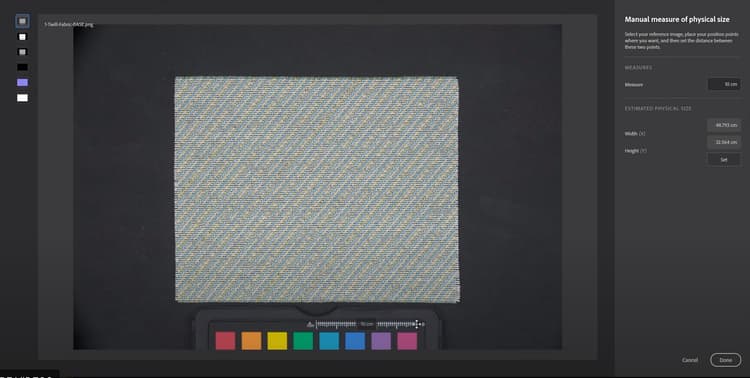

3 bis. Fate clic su misura manuale (Manual measure) - Lo strumento Misura (Measure) consente di calibrare la dimensioni fisiche tra due feature del campione.
Traccia tra due punti -> Invio

3 ter. Misura automatica: lo strumento Misura automatica consente di ottenere una dimensioni fisiche stimata del campione in base ai metadati dell’immagine (dpi). È più veloce, ma funziona solo con le scansioni, poiché utilizza il valore dpi memorizzato per calcolare una dimensione iniziale precisa.

È ora possibile elaborare le scansioni

Aggiungete un ritaglio e regolatelo sul campione. La dimensioni fisiche viene visualizzata nell’angolo inferiore destro del riquadro di visualizzazione 2D aggiornato.

Visualizza con rapporto fisico nella finestra della vista 2D per visualizzare con precisione le mappe su cui stai lavorando.
Puoi impostare il Vista 2D in modo che si adatti alla dimensioni fisiche in modo che il DPI delle proporzioni dello schermo corrisponda alla scala del materiale. In altre parole, potete posizionare il vostro campione reale accanto allo schermo per verificarne le dimensioni.

Aggiungete un valore di Equalizza per eliminare eventuali sfumature.

Aggiungere un Affiancamento per correggere l’Affiancamento sembra

Se necessario, la Trasforma di alterazione è utile per riallineare solo alcune parti della mappa.

Pronto per l’esportazione

Esporta come

Selezionate il formato Sbsar, in cui Sampler inserirà la Dimensioni fisiche come metadati. Consentirà anche ad altre applicazioni di leggere e utilizzare queste informazioni.
Potete anche esportare le immagini, nel rispetto delle proporzioni di dimensioni fisiche.

Per utilizzare la dimensioni fisiche in qualsiasi momento, utilizzare il pannello Dimensioni fisiche.

Durante l’esportazione come immagini, è ora possibile forzare le dimensioni delle immagini per rispettare le proporzioni della dimensioni fisiche.
