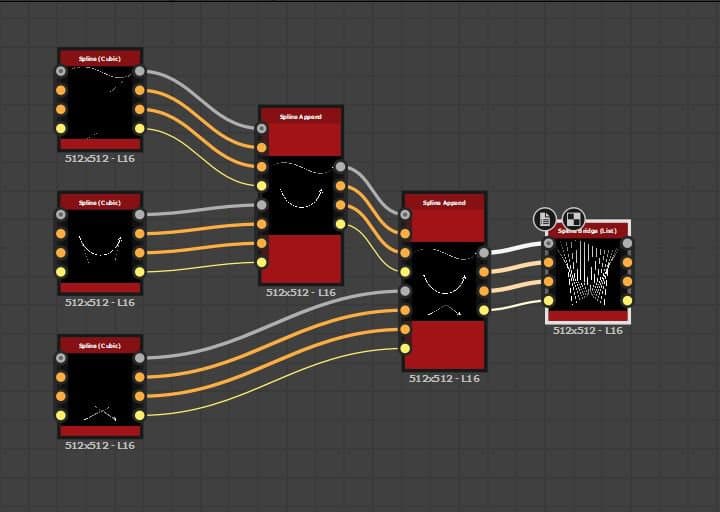

Spline Bridge (elenco)

Anteprima Scala di grigi

Anteprima delle spline di input come immagine in scala di grigio.

Spline Coords Colore

Coordinate dei punti delle spline di input codificate nei canali RGBA di un’immagine a colori:
R - Posizione X
G - Posizione Y
B - Height
A - Dati compressi:
- Segno: la spline è chiusa (negativa) o aperta (positiva);
- Valore assoluto: Thickness + 1.

Dati spline Colore

Dati aggiuntivi delle spline di input codificate nei canali RGBA di un’immagine a colori.
R - Tangenti X
G - Tangenti Y
B - Non utilizzati
A - Non utilizzati

Quantità spline Numero intero

Numero di spline di input.

Anteprima Scala di grigi

Anteprima delle spline di output come immagine in scala di grigio.

Spline Coords Colore

Coordinate dei punti delle spline di output codificate nei canali RGBA di un’immagine a colori.
R - Posizione X
G - Posizione Y
B - Height
A - Dati compressi:
- Segno: la spline è chiusa (negativa) o aperta (positiva);
- Valore assoluto: Thickness + 1.

Dati spline Colore

Dati aggiuntivi delle spline di output codificate nei canali RGBA di un’immagine a colori.
R - Tangenti X
G - Tangenti Y
B - Non usati
A - Non usati

Quantità spline Numero intero

Numero di spline di output.

Quantità spline ponte Numero intero

Numero di spline generate nelle spline di input.

Tipo spline bridge Numero intero

Tipo di spline generato:

- Lineare: una spline nitida che collega spline intermedie con traiettorie rette dall’inizio alla fine;
- Bezier quadratico: una spline curva che collega spline intermedie con traiettorie lisce dall’inizio alla fine.

Nota: per calcolare una spline di Bezier quadratica sono necessarie almeno 3 spline di input.

Le spline di input sono chiuse Booleano

Controlla se il primo e l’ultimo punto delle spline di input devono essere elaborati come un singolo punto. Ciò impedisce la duplicazione della prima e dell’ultima spline di attraversamento.

Direzione capovolgimento Booleano

Inverte la direzione della spline.

Chiudi spline del bridge Booleano

Estende le spline trasversali per riconnetterle alla prima spline dell’elenco di input.

Primo scostamento spline ponte Float2

Applica un offset all’inizio di tutte le spline attraversate. Il valore è la lunghezza normalizzata delle spline di input.
Le spline generate che soddisfano l’inizio o la fine delle spline attraversate vengono lasciate lì.

Ultimo scostamento spline ponte Float2

Applica uno scostamento alla fine di tutte le spline attraversate. Il valore è la lunghezza normalizzata delle spline di input.
Le spline generate che soddisfano l’inizio o la fine delle spline attraversate vengono lasciate lì.

Intervallo scostamento casuale Numero intero

Distanza massima utilizzata per l’offset casuale applicato alle spline.

- Spline padre: Viene utilizzata l’intera lunghezza delle spline padre. Può causare sovrapposizioni.
- Intervallo: Viene utilizzato l’intervallo tra le spline del bridge. Ciò riduce le sovrapposizioni. Questa distanza diminuisce con l’aumentare della quantità di spline del ponte.

Avvia scostamento casuale Mobile

Moltiplicatore per l’offset casuale applicato alla posizione iniziale delle spline del ponte, in cui la distanza massima è specificata dal parametro Intervallo di offset casuale.

Fine Scostamento Casuale Mobile

Moltiplicatore per l’offset casuale applicato alla posizione finale delle spline del ponte, in cui la distanza massima è specificata dal parametro Intervallo di offset casuale.

Scostamento casuale globale Mobile

Un moltiplicatore per uguale quantità di offset casuale applicato su entrambi la posizione iniziale e finale delle spline del ponte, in cui la distanza massima è specificata dal parametro Intervallo di offset casuale.

Distribuzione uniforme Booleano

Se è impostato su True, i punti delle spline generate vengono distribuiti uniformemente dall’inizio alla fine.

Modalità Thickness Numero intero

Metodo di acquisizione del valore thickness per le spline del ponte.

- Eredita dalle spline padre: Viene utilizzato il thickness delle spline padre nelle posizioni iniziale e finale delle spline del ponte
- Ignora: Viene utilizzato il valore arbitrario specificato nel parametro Thickness

Thickness Virgola mobile

Valore thickness assoluto applicato alle spline del ponte.

Thickness casuale Virgola mobile

Moltiplicatore casuale per il thickness delle spline del bridge, in cui il thickness iniziale a cui viene applicato il moltiplicatore è specificato dal parametro Modalità Thickness.

Modalità Height Numero intero

Metodo di acquisizione del valore height per le spline del ponte.

- Eredita dalle spline padre: Viene utilizzato il height delle spline padre nelle posizioni iniziale e finale delle spline del ponte
- Ignora: Viene utilizzato il valore arbitrario specificato nel parametro Height

Scostamento Height Virgola mobile

Quantità di offset applicata al height ereditato dalle spline padre prima che tale height venga applicato alle spline ponte.

Height Virgola mobile

Valore height assoluto applicato alle spline del ponte.

Height casuale Virgola mobile

Quantità casuale di regolazione al height delle spline del ponte, in cui la regolazione dipende dal parametro selezionato Modalità Height:

- Eredita dalle spline padre: Il valore è un moltiplicatore per il height ereditato.
- Ignora: Il valore è uno scostamento aggiunto al height.

Correzione non quadrata Booleano

Regolate le posizioni e il thickness dei punti per mantenere la forma della spline con risoluzioni non quadrate. Questo incide anche sulla distribuzione uniforme.

Mostra helper direzione Booleano

Visualizza un punto all’inizio della spline e una freccia alla fine nell’output di anteprima.

Mostra busta Thickness Booleano

Visualizza le linee aggiuntive ai bordi del thickness della spline.

Importo segmenti Numero intero

Regola il numero di segmenti utilizzati per disegnare la visualizzazione della spline nell’output di anteprima. Un valore più alto genera una linea più morbida.

Thickness (px) Virgola mobile

Regola il thickness della visualizzazione della spline in pixel nell’output di anteprima.

Intensità anteprima in background Virgola mobile

Intensità della visualizzazione Anteprima.
