Projection planaire

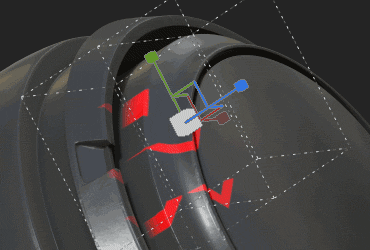

La projection Planaire du remplissage est une projection 3D qui projette une image dans une direction comme un plan. Il peut être utilisé pour projeter des panneaux, décalcomanies et autres motifs sur la surface ou à travers le modèle 3D.
Propriétés
Détermine le mode de filtrage de la texture ou du matériau. Ce paramètre peut avoir un impact sur l’aspect de la texture lorsqu’elle est répétée plusieurs fois. Des valeurs de mise à l’échelle élevées utilisant un filtrage différent de celui par défaut peuvent produire un résultat plus esthétique. Paramètres actuels disponibles :
- QG
|Bilinéaire (par défaut) : filtrage bilinéaire avancé qui tente d’améliorer la qualité de la texture lorsque les valeurs de répétition sont élevées. - Bilinéaire
|net : filtrage bilinéaire simple qui lisse légèrement la texture, mais tente de préserver les détails. - Le plus proche : pas de filtrage, utile si le filtrage Bilinéaire donne un résultat flou et casse les détails fins. Peut introduire un crénelage dans la texture.

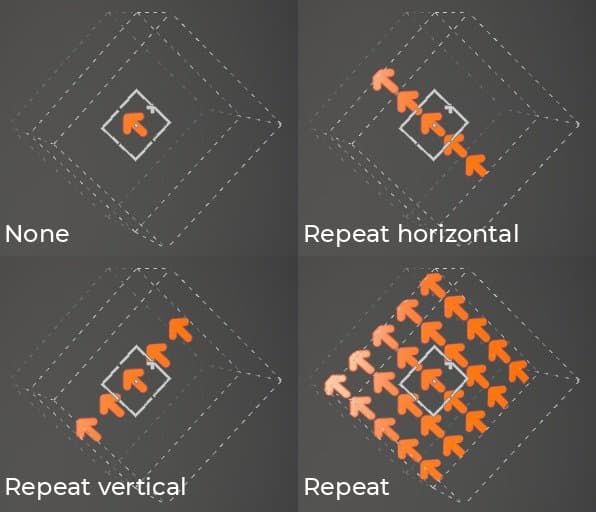

Contrôlez la manière dont la texture se répète dans la projection. Les valeurs possibles sont :
- Aucun : la texture ne se répète pas. Tout ce qui se trouve en dehors de la texture est noir/transparent.
- Répétition horizontale : la texture se répète uniquement horizontalement.
- Répétition verticale : la texture se répète uniquement verticalement.
- Répéter (par défaut) : la texture se répète sur les deux axes.

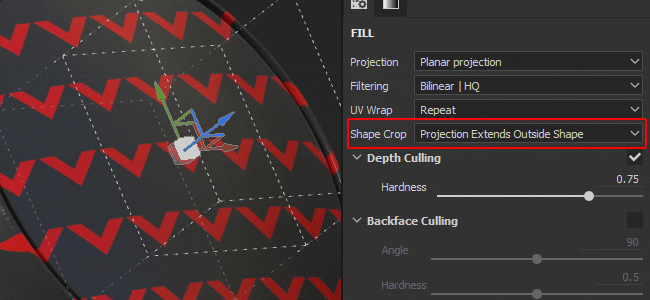

Définissez si la texture projetée doit être visible en dehors de la zone de projection. Les valeurs possibles sont :

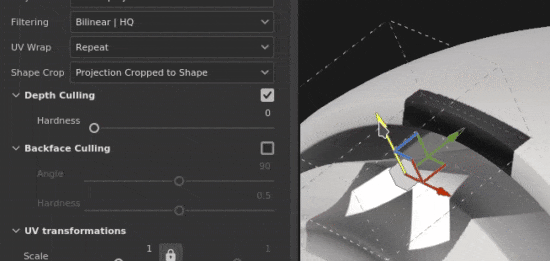

- Projet recadré sur forme : la projection est confinée dans la zone de la projection.
- La Projection s’étend à l’extérieur de la forme (par défaut) : la projection continue au-delà de la zone de la projection.

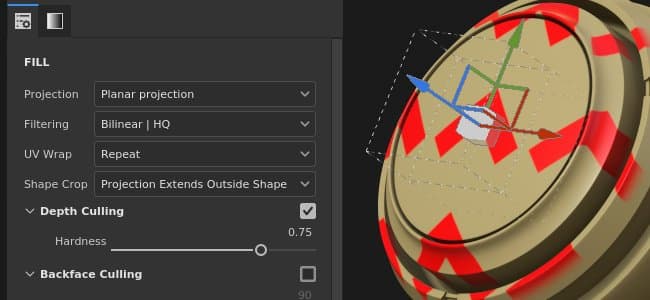

Si cette option est activée, la projection est atténuation/coupée selon son axe de projection au lieu d’être infinie.
- Activé:
- Désactivé:
Un paramètre est disponible :
- Le paramètre dureté contrôle la dureté ou la souplesse du culling de profondeur le long de l’axe de la projection.

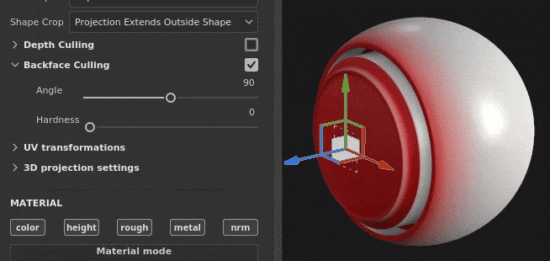

Si cette option est activée, la projection n’apparaîtra pas sur les faces du modèle 3D qui détournent le regard de l’axe de la projection.Deux paramètres sont disponibles :
- Angle : définissez l’angle minimum qui détermine quand les faces qui détournent le regard doivent être ignorées.
- Dureté : définissez la dureté ou la souplesse de la transition.
transformation UV
Les paramètres de transformation d’UV contrôlent la texture/le matériau dans la projection.
Paramètres de la projection 3D
Les paramètres de projection 3D contrôlent la transformation de la projection dans l’espace 3D.
Barre d’outils contextuelle
Plusieurs paramètres et outils sont disponibles dans la barre d’outils contextuelle située en haut du viewport qui permet de contrôler le manipulateur et la projection :
Ce menu contient trois paramètres :
- Taille du Manipulateur : contrôle la taille du manipulateur dans le viewport.
- Étapes de Grille : définissez la taille de l’étape lors du translaté avec une contrainte.
- Pas d’angle : définissez l’angle du pas lors d’une rotation avec une contrainte.
Définissez l’espace dans lequel les transformations sont effectuées. Les valeurs possibles sont :
- Espace local : les axes sont alignés sur la transformation en cours.
- Espace monde : les axes sont alignés sur la scène.
Manipulateur
Ce manipulateur de projections est uniquement disponible dans le viewport 3D.
Avec le manipulateur de traduction, cliquez sur les axes pour déplacer la projection :
- Un axe : ne bougez que dans une seule direction sur la projection.
- Deux axes : déplacez la projection sur les plans alignés avec les axes.
- Trois axes : déplacez la projection dans l’espace de la caméra (faites-la face).
| table 0-row-3 0-border-0 1-border-0 2-border-0 3-border-0 html-authored no-header | ||
|---|---|---|
|
|
|
Avec le manipulateur de translation, déplacez la projection le long des axes sélectionnés, mais uniquement à des intervalles spécifiques (pas à pas). La taille de l’intervalle est définie via les paramètres du manipulateur.
Avec le manipulateur de rotation, cliquez sur l’un des axes pour faire pivoter la projection. Cliquez entre les axes pour faire pivoter tous les axes en même temps.
| table 0-row-2 0-border-0 1-border-0 2-border-0 html-authored no-header | |
|---|---|
|
|
Avec le manipulateur de rotation, cliquer sur un axe pour faire pivoter la projection ne se produit qu’à des intervalles spécifiques. L’étape est définie par un angle défini par les paramètres du manipulateur.
À l’aide du manipulateur d’échelle, cliquez sur une poignée d’axe pour redimensionner la projection selon l’axe donné.
| table 0-row-3 0-border-0 1-border-0 2-border-0 3-border-0 html-authored no-header | ||
|---|---|---|
|
|
|
Avec le manipulateur d’échelle, cliquez sur une poignée d’axe tout en conservant le raccourci pour redimensionner la projection par étapes. La taille de l’étape est la même que pour le manipulateur de traduction.
Cliquez sur le manipulateur de surface et faites-le glisser sur le modèle 3D pour le contraindre sur la surface.
Remarque : ce manipulateur est uniquement disponible avec les types de projections Planaire et Déformation.
