Projection cylindrique

Dernière mise à jour : 11 septembre 2026

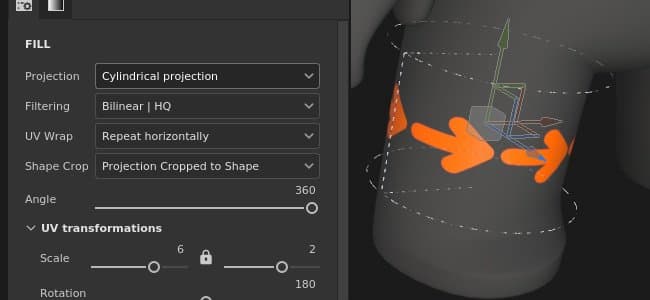

La projection cylindrique du remplissage permet de projeter des images et des motifs autour d’un objet. Il peut être utile d’adapter des piliers ou des colonnes ainsi que des formes organiques comme des bras.

Propriétés

Paramètre

Description

Filtrage

Détermine le mode de filtrage de la texture ou du matériau. Ce paramètre peut avoir un impact sur l’aspect de la texture lorsqu’elle est répétée plusieurs fois. Des valeurs de mise à l’échelle élevées utilisant un filtrage différent de celui par défaut peuvent produire un résultat plus esthétique. Paramètres actuels disponibles :

QG | Bilinéaire (par défaut) : filtrage bilinéaire avancé qui tente d’améliorer la qualité de la texture lorsque les valeurs de répétition sont élevées.
Bilinéaire| net : filtrage bilinéaire simple qui lisse légèrement la texture, mais tente de préserver les détails.
Le plus proche : pas de filtrage, utile si le filtrage Bilinéaire donne un résultat flou et casse les détails fins. Peut introduire un crénelage dans la texture.

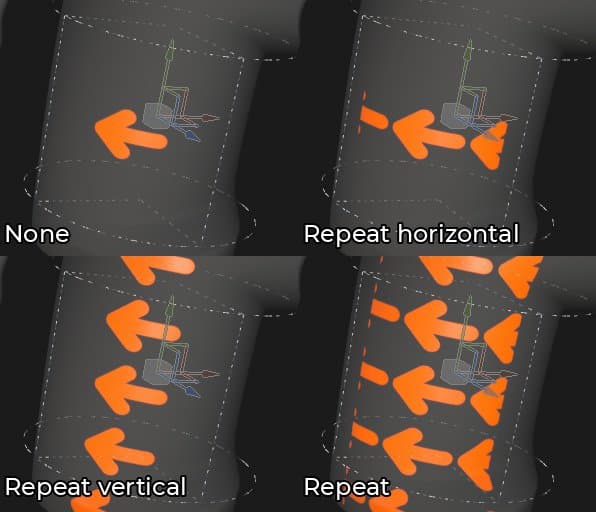

Pliage des UV

Contrôlez la manière dont la texture se répète dans la projection. Les valeurs possibles sont :

Aucun : la texture ne se répète pas. Tout ce qui se trouve en dehors de la texture est noir/transparent.
Répétition horizontale : la texture se répète uniquement horizontalement.
Répétition verticale : la texture se répète uniquement verticalement.
Répéter (par défaut) : la texture se répète sur les deux axes.

{width="500px"}

Remarque : dans l’image ci-dessus, le paramètre d’angle est défini sur 90, ce qui limite la portée de la projection.

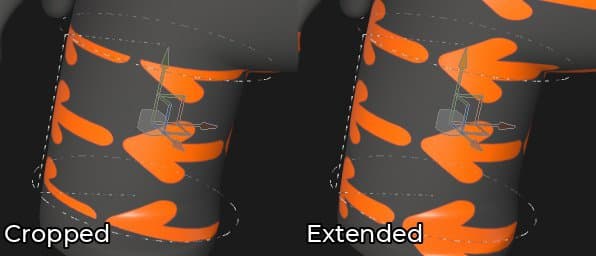

Recadrage de forme

Définissez si la texture projetée doit être visible en dehors de la zone de projection. Les valeurs possibles sont :

Projet recadré sur forme : la projection est confinée dans la zone de la projection.
La Projection s’étend à l’extérieur de la forme (par défaut) : la projection continue au-delà de la zone de la projection.

{width="500px"}

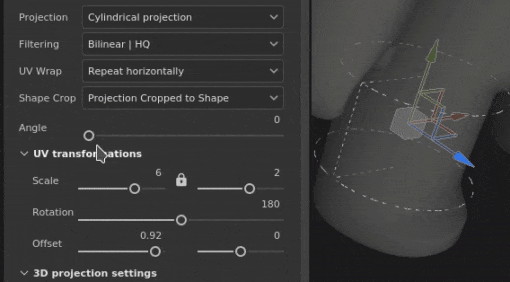

Angle

Contrôlez la taille de la projection sur le périmètre du cylindre.

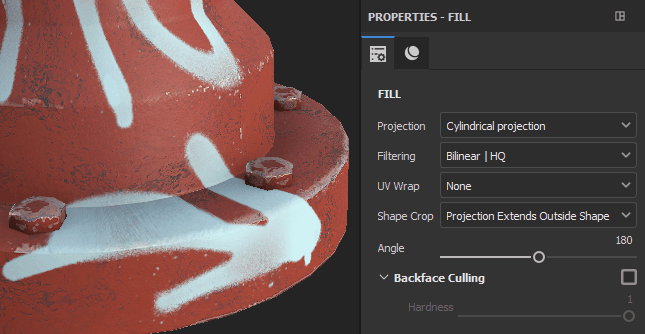

Backface culling

L’activation de la Backface culling permet d’éliminer la projection perpendiculairement au cylindre. Le curseur Dureté définit la souplesse de la projection selon des angles intermédiaires (qui ne sont pas de 90 degrés complets).

{width="500px"}

transformation UV

Les paramètres de transformation d’UV contrôlent la texture/le matériau dans la projection.

Mode de mise à l’échelle

Paramètre

Description

Répétition (par défaut)

Permet de définir manuellement la quantité répétée pour la texture courante.

Répétition

Contrôle le nombre de répétitions de la texture.

Rotation

Définit l’angle de projection de la texture sur le maillage.

Décalage

Commandes à partir desquelles la texture sera projetée. La valeur par défaut signifie que le centre de la texture est au centre des UV du maillage.

Taille physique

Réglage automatique d’une texture en fonction de la taille du maillage et de la taille physique intégrée. Il utilise la largeur et la longueur (mesures X et Y) pour calculer la taille physique correcte. Une mesure n'est pas prise en compte.

(Pour plus d’informations, voir la [page de documentation](https://experienceleague.adobe.com/fr/docs/substance-3d-painter/using/features/physical-size) dédiée)

Taille personnalisée

Si cette option est activée, permet de saisir une taille physique manuellement et de remplacer celle fournie par une ressource.

Elle est automatiquement sélectionnée si aucune taille physique n’est détectée ou si plusieurs ressources avec des tailles physiques différentes sont utilisées dans le même calque/effet.

Taille (cm)

Les tailles physiques intégrées sont exprimées en centimètres. Il est possible de travailler avec un fichier de maillage créé à l’aide de différentes unités de mesure ; il conservera les proportions correctes. Cependant, la taille de l’actif est actuellement affichée en centimètres uniquement.

Rotation

Définit l’angle de projection de la texture sur le maillage.

Décalage

Commandes à partir desquelles la texture sera projetée. La valeur par défaut signifie que le centre de la texture est au centre des UV du maillage.

Paramètres de la projection 3D

Les paramètres de projection 3D contrôlent la transformation de la projection dans l’espace 3D.

Paramètre

Description

Décalage

Position de l’origine de la projection dans l’espace 3D. Les unités sont basées sur le cadre de sélection de la scène entière. 0 est le centre de cette zone.

Rotation

Angles en degrés pour faire pivoter toute la projection sur chaque axe.

Échelle

Taille de la projection entière sur chaque axe.

Barre d’outils contextuelle

Plusieurs paramètres et outils sont disponibles dans la barre d’outils contextuelle située en haut du viewport qui permet de contrôler le manipulateur et la projection :

Icône

Nom

Description

{width="50px"}

Afficher/masquer le manipulateur

Si cette option est activée, le manipulateur est visible et contrôlable dans le viewport.

{width="50px"}

paramètres du manipulateur

Ce menu contient trois paramètres :

Taille du Manipulateur : contrôle la taille du manipulateur dans le viewport.
Étapes de Grille : définissez la taille de l’étape lors du translaté avec une contrainte.
Pas d’angle : définissez l’angle du pas lors d’une rotation avec une contrainte.

{width="50px"}

Manipulateur de traduction

Permet de déplacer la projection dans la scène le long des axes principaux (X, Y, Z).

{width="50px"}

Manipulateur de rotation

Permettre de faire pivoter la projection dans la scène le long des axes principaux (X, Y, Z).

{width="50px"}

Manipulateur d’échelle

Permet de mettre à l’échelle la projection dans la scène le long des axes principaux (X, Y, Z).

{width="50px"}

Manipulateur de surface

Permettre de déplacer la projection en la contraignant sur la surface du modèle 3D. Remarque : ce manipulateur est uniquement disponible avec les types de projection Planaire et Déformation.

{width="50px"}

espace du manipulateur

Définissez l’espace dans lequel les transformations sont effectuées. Les valeurs possibles sont :

Espace local : les axes sont alignés sur la transformation en cours.
Espace monde : les axes sont alignés sur la scène.

{width="50px"}

Mise en miroir sur X

Inversez la transformation à l’axe X.

{width="50px"}

Miroir sur Y

Inversez la transformation sur l’axe Y.

{width="50px"}

Miroir sur Z

Inversez la transformation sur l’axe Z.

{width="50px"}

Réinitialiser la transformation

Rétablissez la transformation de projection à son état par défaut.

Manipulateur

Ce manipulateur de projections est uniquement disponible dans le viewport 3D.

Action

Raccourci

Description

Traduction

Clic de souris

Avec le manipulateur de traduction, cliquez sur les axes pour déplacer la projection :

Un axe : ne bougez que dans une seule direction sur la projection.
Deux axes : déplacez la projection sur les plans alignés avec les axes.
Trois axes : déplacez la projection dans l’espace de la caméra (faites-la face).

table 0-row-3 0-border-0 1-border-0 2-border-0 3-border-0 html-authored no-header
{width="200px"}	{width="200px"}	{width="200px"}

Traduction limitée

MAJ + clic de souris

Avec le manipulateur de translation, déplacez la projection le long des axes sélectionnés, mais uniquement à des intervalles spécifiques (pas à pas). La taille de l’intervalle est définie via les paramètres du manipulateur.

{width="200px"}

Rotation

Clic de souris

Avec le manipulateur de rotation, cliquez sur l’un des axes pour faire pivoter la projection. Cliquez entre les axes pour faire pivoter tous les axes en même temps.

table 0-row-2 0-border-0 1-border-0 2-border-0 html-authored no-header
{width="200px"}	{width="200px"}

Rotation contrainte

MAJ + clic de souris

Avec le manipulateur de rotation, cliquer sur un axe pour faire pivoter la projection ne se produit qu’à des intervalles spécifiques. L’étape est définie par un angle défini par les paramètres du manipulateur.

{width="200px"}

Échelle

Clic de souris

À l’aide du manipulateur d’échelle, cliquez sur une poignée d’axe pour redimensionner la projection selon l’axe donné.

table 0-row-3 0-border-0 1-border-0 2-border-0 3-border-0 html-authored no-header
{width="200px"}	{width="200px"}	{width="200px"}

Échelle limitée

MAJ + clic de souris

Avec le manipulateur d’échelle, cliquez sur une poignée d’axe tout en conservant le raccourci pour redimensionner la projection par étapes. La taille de l’étape est la même que pour le manipulateur de traduction.

{width="200px"}
