Nodos Vector y Swizzle

Los nodos vectoriales permiten combinar vectores o elementos con menos componentes en vectores con más componentes. Existen algunas reglas o limitaciones específicas para los nodos de vectores:

• Los nodos vectoriales tienen solo dos entradas, incluso si el vector resultante tiene más de 2 componentes.
• Las entradas de vectores no están limitadas a un tipo: pueden tomar cualquier componente menor como entrada.
• El orden del resultado final viene determinado por el orden de las Entradas.

Esto significa que es mejor utilizar los siguientes métodos:

• Construir un vector 4 de dos maneras: o bien conecte dos vectores de 2 componentes, o bien conecte un vector de 1 componente y otro de 3 componentes.
• Si desea construir un vector de 3 o 4 componentes a partir de enteros o Flotante individuales, primero debe hacer al menos una combinación de vector 2 antes de poder combinarlos en un vector de 3 componentes.

Piense bien en el orden de las conexiones. El orden de conexión de las entradas se ilustra a continuación.

{width="200px"}

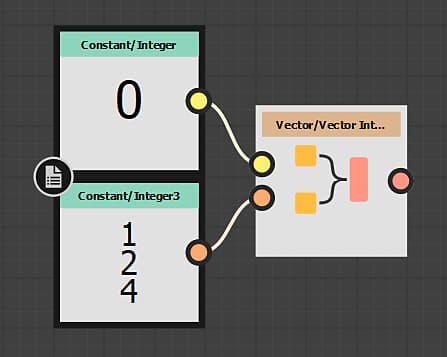

Ejemplo de Conexión izquierda: primero un Entero(1) y después un Entero 3. El resultado es el siguiente

table 0-row-5 1-row-5 2-row-5
Salida	X	Y	Z	An
Entrada 1	0
Entrada 2		1	2	4

{width="200px"}

Ejemplo a la izquierda intercambia las entradas alrededor del primer ejemplo, primero Entero 3 y, a continuación, un Entero(1).

table 0-row-5 1-row-5 2-row-5
Salida	X	Y	Z	An
Entrada 1	1	2	4
Entrada 2				0

table 0-row-3 1-row-3 2-row-3 3-row-3
Vector Integer2	Entero vectorial3	Entero vectorial4
Flotante de vector2	Flotante de vector3	Flotante de vector4

Los nodos de Swizzle deconstruyen o dividen componentes de vectores de varios componentes, lo que le permite utilizar los componentes X, Y, Z y W individualmente, así como intercambiarlos. Se aplican las siguientes reglas y limitaciones:

• Los nodos Swizzle tienen solo una salida.
• Los nodos de conexión toman cualquier entrada del tipo correcto (Int o Flotante).

Componentes divididos

El caso de uso más común de Swizzle es utilizarlo para dividir componentes, como frenar un Integer4 en 4 enteros individuales. Las limitaciones significan que necesitará cuatro nodos de Referenciar entero separados para esto.

Cualquier otro tipo de división también es posible para un Integer4, como dos Integer2, o un Integer y un Integer3, una vez más teniendo en cuenta que cada resultado necesita su propio nodo.

Intercambiar/deslizar componentes

Como su nombre indica, Swizzle se puede utilizar para cambiar el orden de los valores o incluso sobrescribir los valores. Puede cambiar el orden de X,Y,Z,W a W,Y,X,Z, y puede cambiar los valores de X,Y,Z,W a X,X,X,W, por ejemplo.

table 0-row-4 1-row-4 2-row-4 3-row-4
Referenciar entero	Giro Entero2	Giro Entero3	Giro Entero4
Swizzle Flotante	Swizzle Flotante2	Swizzle Flotante3	Swizzle Flotante4
