Estensione di un componente AEM Screens

L’esercitazione seguente illustra i passaggi e le best practice per l’estensione dei componenti predefiniti di AEM Screens. Il componente Immagine viene esteso per aggiungere una sovrapposizione di testo modificabile.

Panoramica

Questa esercitazione è destinata agli sviluppatori che hanno poca esperienza con AEM Screens. In questa esercitazione, il componente Immagine Screens viene esteso per creare un componente Poster. Titolo, descrizione e logo vengono sovrapposti su un’immagine per creare un’esperienza coinvolgente in un Canale per sequenza.

NOTA

Prima di avviare questa esercitazione, è consigliabile completare l'esercitazione: Sviluppo di un componente personalizzato per AEM Screens.

Componente Poster personalizzato

Il componente Poster personalizzato viene creato estendendo il componente Immagine .

Prerequisiti

Per completare questa esercitazione è necessario quanto segue:

  1. Feature Pack di AEM 6.4 o AEM 6.3 + ultimo Screens
  2. Lettore AEM Screens
  3. Ambiente di sviluppo locale

I passaggi del tutorial e le schermate vengono eseguiti utilizzando CRXDE-Lite. Per completare l’esercitazione, è inoltre possibile utilizzare Eclipseor IntelliJIDE . Ulteriori informazioni sull'utilizzo di un IDE per sviluppare con AEM sono disponibili qui.

Configurazione del progetto

Il codice sorgente di un progetto Screens viene generalmente gestito come progetto Maven con più moduli. Per accelerare l’esercitazione, un progetto è stato generato in precedenza utilizzando il AEM Project Archetype 13. Ulteriori dettagli sulla creazione di un progetto con Maven AEM Project Archetype sono disponibili qui.

  1. Scarica e installa i seguenti pacchetti utilizzando CRX package manage http://localhost:4502/crx/packmgr/index.jsp)r:

    Ottieni file

    Ottieni file
    Facoltativamente, se lavori con Eclipse o un altro IDE, scarica il seguente pacchetto sorgente. Distribuisci il progetto in un’istanza AEM locale utilizzando il comando Maven:

    mvn -PautoInstallPackage clean install

    Progetto di esecuzione We.Retail di SRC Start Screens

    Ottieni file

  2. In CRX Package Manager http://localhost:4502/crx/packmgr/index.jsp sono installati i due pacchetti seguenti:

    1. screens-weretail-run.ui.content-0.0.1-SNAPSHOT.zip
    2. screens-weretail-run.ui.apps-0.0.1-SNAPSHOT.zip

    Schermi I.Retail Esegui pacchetti Ui.Apps e Ui.Content installati tramite CRX Package Manager

    Schermi I.Retail Esegui pacchetti Ui.Apps e Ui.Content installati tramite CRX Package Manager

Creare il componente Poster

Il componente Poster estende il componente Immagine della schermata predefinita. Un meccanismo Sling, sling:resourceSuperType, viene utilizzato per ereditare le funzionalità di base del componente Immagine senza dover copiare e incollare. Ulteriori informazioni sulle nozioni di base di Sling Request Processing sono disponibili qui.

Il componente Poster viene riprodotto a schermo intero in modalità anteprima/produzione. In modalità di modifica, è importante eseguire il rendering del componente in modo diverso per facilitare l’authoring del canale per sequenza.

  1. In CRXDE-Lite http://localhost:4502/crx/de/index.jsp (o IDE di scelta) sotto a /apps/weretail-run/components/contentcrea un nuovo cq:Component denominato poster.

    Aggiungi le seguenti proprietà al componente poster :

    <?xml version="1.0" encoding="UTF-8"?>
    <jcr:root xmlns:sling="https://sling.apache.org/jcr/sling/1.0" xmlns:cq="https://www.day.com/jcr/cq/1.0" xmlns:jcr="https://www.jcp.org/jcr/1.0"
        jcr:primaryType="cq:Component"
        jcr:title="Poster"
        sling:resourceSuperType="screens/core/components/content/image"
        componentGroup="We.Retail Run - Content"/>

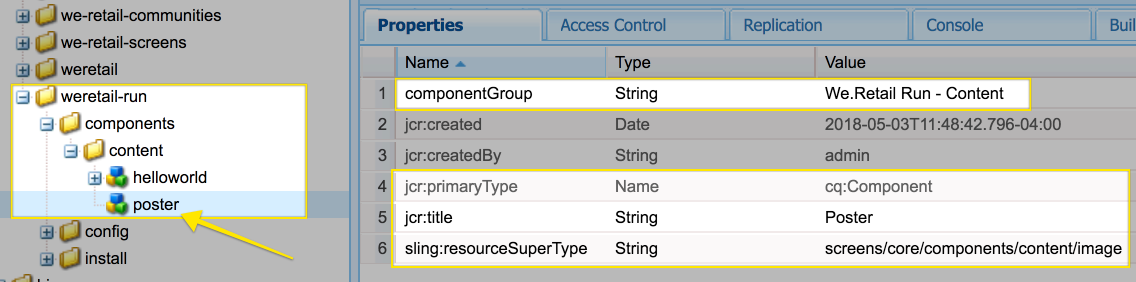

    Proprietà per /apps/weretail-run/components/content/poster

    Proprietà per /apps/weretail-run/components/content/poster

    Impostando la proprietà sling:resourceSuperTypeuguale a screens/core/components/content/image il componente Poster eredita effettivamente tutte le funzionalità del componente Immagine. I nodi e i file equivalenti trovati sotto screens/core/components/content/image possono essere aggiunti sotto il componente poster per sovrascrivere ed estendere la funzionalità.

  2. Copia il nodo cq:editConfig sotto /libs/screens/core/components/content/image.Incolla il cq:editConfig sotto il componente /apps/weretail-run/components/content/poster.

    Sul nodo cq:editConfig/cq:dropTargets/image/parameters aggiornare la proprietà sling:resourceType su uguale a weretail-run/components/content/poster.

    edit-config

    La rappresentazione XML della cq:editConfig rappresentata di seguito:

    <?xml version="1.0" encoding="UTF-8"?>
    <jcr:root xmlns:sling="https://sling.apache.org/jcr/sling/1.0" xmlns:cq="https://www.day.com/jcr/cq/1.0" xmlns:jcr="https://www.jcp.org/jcr/1.0" xmlns:nt="https://www.jcp.org/jcr/nt/1.0"
        jcr:primaryType="cq:EditConfig">
        <cq:dropTargets jcr:primaryType="nt:unstructured">
            <image
                jcr:primaryType="cq:DropTargetConfig"
                accept="[image/.*]"
                groups="[media]"
                propertyName="./fileReference">
                <parameters
                    jcr:primaryType="nt:unstructured"
                    sling:resourceType="weretail-run/components/content/poster"
                    imageCrop=""
                    imageMap=""
                    imageRotate=""/>
            </image>
        </cq:dropTargets>
    </jcr:root>

  3. Copia la finestra di dialogo WCM Foundation image da utilizzare per il componente poster.

    È più semplice iniziare da una finestra di dialogo esistente e quindi apportare modifiche.

    1. Copia la finestra di dialogo da: /libs/wcm/foundation/components/image/cq:dialog
    2. Incolla la finestra di dialogo sotto /apps/weretail-run/components/content/poster

    Finestra di dialogo copiata da /libs/wcm/foundation/components/image/cq:dialog a /apps/weretail-run/components/content/poster

    Finestra di dialogo copiata da /libs/wcm/foundation/components/image/cq:dialog a /apps/weretail-run/components/content/poster

    Il componente Screens image viene sostituito dal componente WCM Foundation image . Pertanto il componente poster eredita le funzionalità da entrambi. La finestra di dialogo per il componente poster è composta da una combinazione delle finestre di dialogo Screens e Foundation. Le funzioni di Sling Resource Merger vengono utilizzate per nascondere i campi e le schede di dialogo irrilevanti ereditati dai componenti superati.

  4. Aggiorna il cq:dialog sotto /apps/weretail-run/components/content/poster con le seguenti modifiche rappresentate in XML:

    <?xml version="1.0" encoding="UTF-8"?>
    <jcr:root xmlns:sling="https://sling.apache.org/jcr/sling/1.0" xmlns:cq="https://www.day.com/jcr/cq/1.0" xmlns:jcr="https://www.jcp.org/jcr/1.0" xmlns:nt="https://www.jcp.org/jcr/nt/1.0"
        jcr:primaryType="nt:unstructured"
        jcr:title="Poster"
        sling:resourceType="cq/gui/components/authoring/dialog">
        <content
            jcr:primaryType="nt:unstructured"
            sling:resourceType="granite/ui/components/foundation/container">
            <layout
                jcr:primaryType="nt:unstructured"
                sling:resourceType="granite/ui/components/foundation/layouts/tabs"
                type="nav"/>
            <items jcr:primaryType="nt:unstructured">
                <image
                    jcr:primaryType="nt:unstructured"
                    jcr:title="Elements"
                    sling:resourceType="granite/ui/components/foundation/section">
                    <layout
                        jcr:primaryType="nt:unstructured"
                        sling:resourceType="granite/ui/components/foundation/layouts/fixedcolumns"
                        margin="{Boolean}false"/>
                    <items jcr:primaryType="nt:unstructured">
                        <column
                            jcr:primaryType="nt:unstructured"
                            sling:resourceType="granite/ui/components/foundation/container">
                            <items
                                jcr:primaryType="nt:unstructured"
                                sling:hideChildren="[linkURL,size]">
                                <file
                                    jcr:primaryType="nt:unstructured"
                                    sling:resourceType="cq/gui/components/authoring/dialog/fileupload"
                                    autoStart="{Boolean}false"
                                    class="cq-droptarget"
                                    fieldLabel="Image asset"
                                    fileNameParameter="./fileName"
                                    fileReferenceParameter="./fileReference"
                                    mimeTypes="[image]"
                                    multiple="{Boolean}false"
                                    name="./file"
                                    title="Upload Image Asset"
                                    uploadUrl="${suffix.path}"
                                    useHTML5="{Boolean}true"/>
                                <title
                                    jcr:primaryType="nt:unstructured"
                                    sling:resourceType="granite/ui/components/foundation/form/textfield"
                                    fieldLabel="Title"
                                    name="./jcr:title"/>
                                <description
                                    jcr:primaryType="nt:unstructured"
                                    sling:resourceType="granite/ui/components/foundation/form/textarea"
                                    fieldLabel="Description"
                                    name="./jcr:description"/>
                                <position
                                    jcr:primaryType="nt:unstructured"
                                    sling:resourceType="granite/ui/components/coral/foundation/form/select"
                                    fieldLabel="Text Position"
                                    name="./textPosition">
                                    <items jcr:primaryType="nt:unstructured">
                                        <left
                                            jcr:primaryType="nt:unstructured"
                                            text="Left"
                                            value="left"/>
                                        <center
                                            jcr:primaryType="nt:unstructured"
                                            text="Center"
                                            value="center"/>
                                        <right
                                            jcr:primaryType="nt:unstructured"
                                            text="Right"
                                            value="right"/>
                                    </items>
                                </position>
                                <color
                                    jcr:primaryType="nt:unstructured"
                                    sling:resourceType="granite/ui/components/coral/foundation/form/select"
                                    fieldLabel="Text Color"
                                    name="./textColor">
                                    <items jcr:primaryType="nt:unstructured">
                                        <light
                                            jcr:primaryType="nt:unstructured"
                                            text="Light"
                                            value="light"/>
                                        <dark
                                            jcr:primaryType="nt:unstructured"
                                            text="Dark"
                                            value="dark"/>
                                    </items>
                                </color>
                            </items>
                        </column>
                    </items>
                </image>
                <accessibility
                    jcr:primaryType="nt:unstructured"
                    sling:hideResource="{Boolean}true"/>
            </items>
        </content>
    </jcr:root>


    La proprietà sling:hideChildren= "[linkURL,size]" viene utilizzata sul nodo items per garantire che i campi linkURL e size siano nascosti dalla finestra di dialogo. La rimozione di questi nodi dalla finestra di dialogo poster non è sufficiente. La proprietà sling:hideResource="{Boolean}true" nella scheda Accesso facilitato viene utilizzata per nascondere l’intera scheda.

    Nella finestra di dialogo vengono aggiunti due campi di selezione per consentire agli autori di controllare la posizione del testo e il colore del titolo e della descrizione.

    Poster - Struttura della finestra di dialogo finale

    Poster - Struttura della finestra di dialogo finale

    A questo punto è possibile aggiungere un’istanza del componente poster alla pagina Canale inattivo nel progetto di esecuzione We.Retail: http://localhost:4502/editor.html/content/screens/we-retail-run/channels/idle-channel.edit.html.

    Campi della finestra di dialogo miniatura

    Campi della finestra di dialogo miniatura

  5. Crea un file sotto /apps/weretail-run/components/content/poster denominato production.html.

    Compila il file con le seguenti caratteristiche:

    <!--/*

        /apps/weretail-run/components/content/poster/production.html

    */-->
    <div data-sly-use.image="image.js"
         data-duration="${properties.duration}"
         class="cmp-poster"
         style="background-image: url(${request.contextPath @ context='uri'}${image.src @ context='uri'});">
        <div class="cmp-poster__text
                    cmp-poster__text--${properties.textPosition @ context='attribute'}
                    cmp-poster__text--${properties.textColor @ context='attribute'}">
            <h1 class="cmp-poster__title">${properties.jcr:title}</h1>
             <h2 class="cmp-poster__description">${properties.jcr:description}</h2>
        </div>
     <img class="cmp-poster__logo" src="/content/dam/we-retail-run/logos/we-retail-run_dark.png?lang=it" alt="we-retail-logo" />
    </div>


    Sopra è riportato il markup di produzione per il componente Poster. Lo script HTL sostituisce screens/core/components/content/image/production.html. image.js è uno script lato server che crea un oggetto immagine simile a POJO. L’oggetto Immagine può quindi essere chiamato per eseguire il rendering di src come immagine di sfondo in stile inline.

    The h1 e i tag h2 aggiunti visualizzano Titolo e Descrizione in base alle proprietà del componente: ${properties.jcr:title} e ${properties.jcr:description}.

    Il bordo intorno ai tag h1 e h2 è un wrapper div con tre classi CSS con varianti di " cmp-poster__text". Il valore delle proprietà textPosition e textColor viene utilizzato per modificare la classe CSS rappresentata in base alla selezione di dialogo dell’autore. Nella sezione successiva vengono scritti CSS dalle librerie client per abilitare queste modifiche nella visualizzazione.

    Nel componente è incluso anche un logo come sovrapposizione. In questo esempio, il percorso del logo We.Retail è codificato in modo rigido nel DAM. A seconda del caso d’uso, potrebbe essere più sensato creare un nuovo campo di dialogo per rendere il percorso del logo un valore popolato in modo dinamico.

    Inoltre, con il componente viene utilizzata la notazione BEM (modificatore elemento di blocco). BEM è una convenzione di codifica CSS che facilita la creazione di componenti riutilizzabili. BEM è la notazione utilizzata da AEM Componenti core. Maggiori informazioni sono disponibili all'indirizzo: https://getbem.com/

  6. Crea un file sotto /apps/weretail-run/components/content/poster denominato edit.html.

    Compila il file con le seguenti caratteristiche:

    <!--/*

        /apps/weretail-run/components/content/poster/edit.html

    */-->

    <div class="aem-Screens-editWrapper ${image.cssClass} cmp-poster" data-sly-use.image="image.js" data-emptytext="${'Poster' @ i18n, locale=request.locale}">
        <img class="cmp-poster__image" src="${request.contextPath}${image.src @ context='uri'}" width="100%" />
        <div class="cmp-poster__text
               cmp-poster__text--${properties.textPosition @ context='attribute'}
           cmp-poster__text--${properties.textColor @ context='attribute'}">
          <p class="cmp-poster__title">${properties.jcr:title}</p>
          <p class="cmp-poster__description">${properties.jcr:description}</p>
        </div>
    </div>


    Sopra c'è il markup edit per il componente Poster. Lo script HTL sostituisce /libs/screens/core/components/content/image/edit.html. Il markup è simile al tag production.html e visualizza il titolo e la descrizione sopra l’immagine.

    Viene aggiunto aem-Screens-editWrapperin modo che il componente non esegua il rendering a schermo intero nell’editor. L'attributo data-emptytext assicura la visualizzazione di un segnaposto quando non è stata compilata alcuna immagine o contenuto.

Creare librerie lato client

Le librerie lato client forniscono un meccanismo per organizzare e gestire i file CSS e JavaScript necessari per un’implementazione AEM. Ulteriori informazioni sull'utilizzo delle librerie lato client sono disponibili qui.

Il rendering dei componenti AEM Screens avviene in modo diverso in modalità Modifica rispetto alla modalità Anteprima/Produzione. Vengono creati due set di librerie client, uno per la modalità Modifica e uno per l’anteprima/produzione.

  1. Crea una cartella per le librerie lato client per il componente Poster.

    Sotto /apps/weretail-run/components/content/poster,crea una nuova cartella denominata clientlibs.

    2018-05-03_at_1008pm

  2. Sotto la cartella clientlibs crea un nuovo nodo denominato shared di tipo cq:ClientLibraryFolder.

    05/05/2018

  3. Aggiungi le seguenti proprietà alla libreria client condivisa:

    • allowProxy | Booleano | true
    • categories | Stringa[] | cq.screens.components

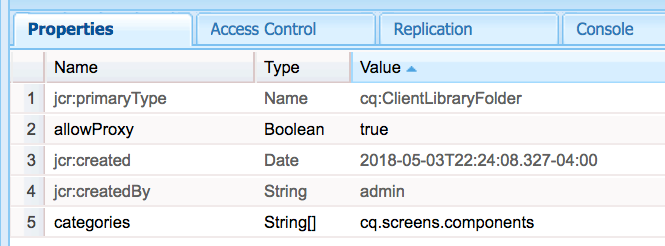

    Proprietà per /apps/weretail-run/components/content/poster/clientlibs/shared

    Proprietà per /apps/weretail-run/components/content/poster/clientlibs/shared

    La proprietà categories è una stringa che identifica la libreria client. La categoria cq.screens.components viene utilizzata sia in modalità Modifica che in modalità Anteprima/Produzione. Pertanto, qualsiasi CSS/JS definito in shared clientlib viene caricato in tutte le modalità.

    È consigliabile non esporre mai alcun percorso direttamente a /apps in un ambiente di produzione. La proprietà allowProxy assicura che le librerie client CSS e JS siano referenziate tramite un prefisso /etc.clientlibs. Ulteriori informazioni sulla proprietà allowProxy sono disponibili qui.

  4. Crea un file denominato css.txt sotto la cartella condivisa.

    Compila il file con le seguenti caratteristiche:

    #base=css

    styles.less

  5. Crea una cartella denominata css sotto la cartella shared. Aggiungi un file denominato style.less sotto la cartella css . La struttura delle librerie client dovrebbe ora essere simile alla seguente:

    05/05/2018

    Invece di scrivere CSS direttamente, questa esercitazione utilizza LESS. LESSè un popolare precompilatore CSS che supporta variabili, mixin e funzioni CSS. AEM librerie client supportano in modo nativo la compilazione LESS. Sass o altri pre-compilatori possono essere utilizzati ma devono essere compilati al di fuori di AEM.

  6. Popolare /apps/weretail-run/components/content/poster/clientlibs/shared/css/styles.less con quanto segue:

    /*
     /apps/weretail-run/components/content/poster/clientlibs/shared/css/styles.less
     Poster Component - Shared Style
    */

    @import url('https://fonts.googleapis.com/css?family=Fjalla+One|Open+Sans:400i');

    @text-light-color: #fff;
    @text-dark-color: #000;
    @title-font-family: 'Fjalla One', sans-serif;
    @description-font-family: 'Open Sans', sans-serif;

    .cmp-poster {

          &__text {
          position: absolute;
          color: @text-light-color;
          top: 0;
          text-align:center;
          width: 100%;

          &--left {
           text-align: left;
                 margin-left: 1em;
          }

          &--right {
           text-align: right;
                 margin-right: 1em;
          }

          &--dark {
           color: @text-dark-color;
          }
        }

        &__title {
          font-weight: bold;
             font-family: @title-font-family;
             font-size: 1.2em;
        }

        &__description {
      font-style: italic;
            font-family: @description-font-family;
     }

    }

    NOTA

    I font Web Google vengono utilizzati per le famiglie di font. I font web richiedono la connettività Internet e non tutte le implementazioni di schermi avranno una connessione affidabile. La pianificazione della modalità offline è un aspetto importante per le distribuzioni di Screens.

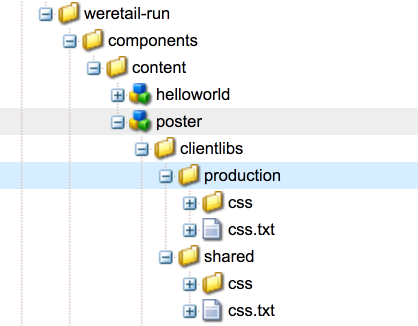

  7. Copia la cartella della libreria client shared. Incollalo come elemento di pari livello e rinominalo in production.

    05/05/2018

  8. Aggiorna la proprietà categories della libreria client di produzione in modo che sia cq.screens.components.production.

    La categoria cq.screens.components.production assicura che gli stili vengano caricati solo in modalità Anteprima/Produzione.

    Proprietà per /apps/weretail-run/components/content/poster/clientlibs/production

    Proprietà per /apps/weretail-run/components/content/poster/clientlibs/production

  9. Popolare /apps/weretail-run/components/content/poster/clientlibs/production/css/styles.less con quanto segue:

    /*
     /apps/weretail-run/components/content/poster/clientlibs/production/css/styles.less
     Poster Component - Production Style
    */

    .cmp-poster {

        background-size: cover;
     height: 100%;
     width: 100%;
     position:absolute;

         &__text {

            top: 2em;

            &--left {
                width: 40%;
                top: 5em;
            }

            &--right {
                width: 40%;
                right: 1em;
            }
        }

        &__title {
      font-size: 5rem;
      font-weight: 900;
      margin: 0.1rem;
     }

     &__description {
      font-size: 2rem;
      margin: 0.1rem;
      font-weight: 400;

     }

        &__logo {
      position: absolute;
      max-width: 200px;
      top: 1em;
      left: 0;
     }

    }


    Gli stili di cui sopra presentano il Titolo e la Descrizione in posizione assoluta sullo schermo. Il titolo verrà visualizzato in modo molto più grande della descrizione. La notazione BEM del componente rende molto semplice l’ambito degli stili all’interno della classe cmp-poster.

Una terza categoria di clientlibrary: cq.screens.components.edit può essere utilizzato per aggiungere al componente Modifica solo stili specifici.

Categoria clientlib Utilizzo
cq.screens.components Stili e script condivisi tra le modalità di modifica e di produzione
cq.screens.components.edit Stili e script utilizzati solo in modalità di modifica
cq.screens.components.production Stili e script utilizzati solo in modalità di produzione

Aggiungere un componente Poster a un canale per sequenza

Il componente Poster è destinato all’utilizzo su un canale per sequenza. Il pacchetto iniziale per questa esercitazione includeva un canale inattivo. Il Canale inattivo è preconfigurato per consentire i componenti del gruppo Esecuzione We.Retail - Contenuto. Il gruppo del componente Poster è impostato su We.Retail Run - Content ed è disponibile per l’aggiunta al canale.

  1. Apri il Canale inattivo dal progetto We.Retail Run: http://localhost:4502/editor.html/content/screens/we-retail-run/channels/idle-channel.edit.html

  2. Trascina + Rilascia una nuova istanza del componente Poster dalla barra laterale alla pagina.

    2018-05-07_at_3_23pm

  3. Modifica la finestra di dialogo del componente Poster per aggiungere un’immagine, un titolo, una descrizione. Utilizza le scelte Posizione testo e Colore testo per garantire che il Titolo/Descrizione sia leggibile sull’immagine.

    2018-05-07_at_3_25pm

  4. Ripeti i passaggi precedenti per aggiungere alcuni componenti Poster. Aggiungi transizioni tra i componenti.

    2018-05-07_at_3_28pm

Mettere tutto insieme

Il video seguente mostra il componente finito e come può essere aggiunto a un canale Sequenza. Il canale viene quindi aggiunto a una visualizzazione Posizione e infine assegnato a un lettore Screens.

Codice finito

Di seguito è riportato il codice finito dell'esercitazione. I screens-weretail-run.ui.apps-0.0.1-SNAPSHOT.zip e screens-weretail-run.ui.content-0.0.1-SNAPSHOT.zip sono i pacchetti AEM compilati. Il SRC-screens-weretail-run-0.0.1.zip è il codice sorgente non compilato che può essere distribuito utilizzando Maven.

Ottieni file

Ottieni file

Progetto di esecuzione We.Retail di SRC Screens finali

Ottieni file

In questa pagina

Adobe Summit Banner

A virtual event April 27-28.

Expand your skills and get inspired.

Register for free
Adobe Summit Banner

A virtual event April 27-28.

Expand your skills and get inspired.

Register for free
Adobe Maker Awards Banner

Time to shine!

Apply now for the 2021 Adobe Experience Maker Awards.

Apply now
Adobe Maker Awards Banner

Time to shine!

Apply now for the 2021 Adobe Experience Maker Awards.

Apply now
