Responsiv design för webbsidor

OBSERVERA

Adobe rekommenderar att du använder SPA Editor för projekt som kräver ramverksbaserad klientåtergivning för en sida (till exempel Reagera). Läs mer.

OBSERVERA

Olika exempel baseras på exempelinnehållet i Geometrixx, som inte längre levereras med AEM, som har ersatts av We.Retail. Se dokumentet Implementering av referens för Vi.butik för att hämta och installera Geometrixx.

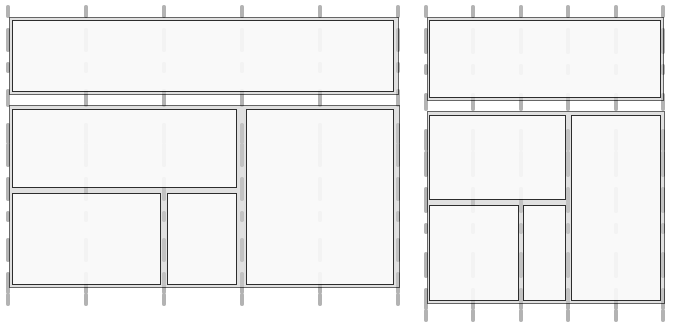

Utforma dina webbsidor så att de anpassas till den klientvisningsruta där de visas. Med responsiv design kan samma sidor visas effektivt på flera enheter i båda riktningarna. I följande bild visas några sätt på vilka en sida kan reagera på ändringar i visningsrutans storlek:

  • Layout: Använd enspaltig layout för mindre visningsrutor och flerspaltig layout för större visningsrutor.
  • Textstorlek: Använd större textstorlek (vid behov till exempel rubriker) i större visningsrutor.
  • Innehåll: Inkludera endast det viktigaste innehållet när det visas på mindre enheter.
  • Navigering: Enhetsspecifika verktyg finns för åtkomst till andra sidor.
  • Bilder: Serverar bildåtergivningar som är lämpliga för klientens visningsruta. enligt fönstrets mått.

chlimage_1-4

Utveckla Adobe Experience Manager-program (AEM) som genererar HTML 5-sidor som anpassar sig efter olika fönsterstorlekar och orienteringar. Följande intervall med visningsrutebredder motsvarar till exempel olika enhetstyper och orienteringar

  • Maximal bredd på 480 pixlar (telefon, stående)
  • Maximal bredd på 767 pixlar (telefon, liggande)
  • Bredd mellan 768 pixlar och 979 pixlar (surfplatta, stående)
  • Bredd mellan 980 pixlar och 1 199 pixlar (surfplatta, liggande)
  • Bredd 1200px eller högre (skrivbord)

Mer information om hur du implementerar responsiva designbeteenden finns i följande avsnitt:

När du designar kan du använda Sidekick om du vill förhandsgranska sidorna för olika skärmstorlekar.

Innan du börjar utveckla

Innan du utvecklar det AEM programmet som stöder dina webbsidor bör du fatta flera designbeslut. Du måste till exempel ha följande information:

  • De enheter ni riktar er mot.
  • Storleken på målvisningsrutan.
  • Sidlayouterna för varje avsedd visningsruta.

Programstruktur

Den typiska AEM programstrukturen har stöd för alla responsiva designimplementeringar:

  • Sidkomponenter finns nedanför /apps/application_name/components
  • Mallar finns under /apps/application_name/templates
  • Designer finns under /etc/designs

Använda mediefrågor

Mediefrågor möjliggör selektiv användning av CSS-format för sidåtergivning. Med AEM utvecklingsverktyg och funktioner kan du effektivt och effektivt implementera mediefrågor i dina program.

W3C-gruppen tillhandahåller Mediefrågor rekommendation som beskriver denna CSS3-funktion och syntaxen.

Skapa CSS-filen

I CSS-filen definierar du mediefrågor baserat på egenskaperna för de enheter som du har som mål. Följande implementeringsstrategi är effektiv för att hantera format för varje mediefråga:

  • Använd en ClientLibraryFolder för att definiera den CSS som sätts samman när sidan återges.
  • Definiera varje mediefråga och tillhörande format i separata CSS-filer. Det är användbart att använda filnamn som representerar enhetsfunktionerna i mediefrågan.
  • Definiera format som är gemensamma för alla enheter i en separat CSS-fil.
  • I filen css.txt i ClientLibraryFolder ordnar du CSS-listfilerna så som krävs i den sammansatta CSS-filen.

Exemplet We.Retail Media använder den här strategin för att definiera format i webbplatsdesignen. CSS-filen som används av We.Retail finns på */apps/weretail/clientlibs/clientlib-site/less/grid.less.

I följande tabell visas filerna i css-mappen.

Filnamn Beskrivning Mediefråga
style.css Vanliga format. Ej tillämpligt
bootstrap.css Vanliga format som definieras av Twitter Bootstrap. Ej tillämpligt
responsive-1200px.css Format för alla medier som är 1 200 pixlar breda eller bredare.

@media (min-width: 1200px) {
...
}

responsive-980px-1199px.css Format för media som är mellan 980 pixlar och 1 199 pixlar breda.

@media (min-width: 980px) och (max-width: 1199px) {
...
}

responsive-768px-979px.css Format för media som är mellan 768 pixlar och 979 pixlar breda.

@media (min-width: 768px) och (max-width: 979px) {
...
}

responsive-767px-max.css Format för alla medier som är mindre än 768 pixlar breda.

@media (max-width: 767px) {
...
}

responsive-480px.css Format för alla medier som är mindre än 481 pixlar breda. @media (max-width: 480) {
...
}

Filen css.txt i /etc/designs/weretail/clientlibs -mappen listar de CSS-filer som finns i klientbiblioteksmappen. Filernas ordning tillämpar formatprioritet. Format är mer specifika när enhetens storlek minskar.

#base=css

style.css
 bootstrap.css
responsive-1200px.css
 responsive-980px-1199px.css
 responsive-768px-979px.css
 responsive-767px-max.css
 responsive-480px.css

Tips: Med beskrivande filnamn kan du enkelt identifiera den avsedda visningsrutans storlek.

Använda mediefrågor med AEM sidor

Inkludera klientbiblioteksmappen i JSP-skriptet för sidkomponenten för att generera CSS-filen som innehåller mediefrågorna och för att referera till filen.

<ui:includeClientLib categories="apps.weretail.all"/>
OBSERVERA

The apps.weretail.all klientbiblioteksmappen bäddar in clientlibs-biblioteket.

JSP-skriptet genererar följande HTML-kod som refererar till formatmallarna:

<link rel="stylesheet" href="/etc/designs/weretail/clientlibs-all.css" type="text/css">
<link href="/etc/designs/weretail.css" rel="stylesheet" type="text/css">

Förhandsgranska för specifika enheter

Se förhandsvisningar av sidorna i olika visningsrutor för att testa hur den responsiva designen fungerar. I Preview läge, Sidekick innehåller Devices nedrullningsbar meny som du använder för att välja en enhet. När du väljer en enhet ändras sidan så att den anpassas till visningsrutans storlek.

chlimage_1-5

Aktivera enhetsförhandsvisning i Sidekick måste du konfigurera sidan och MobileEmulatorProvider service. En annan sidkonfiguration styr listan över enheter som visas i Devices lista.

Lägga till enhetslistan

The Devices listan visas i Sidekick när sidan innehåller JSP-skriptet som återger Devices lista. Lägg till Devices lista till Sidekick, inkluderar /libs/wcm/mobile/components/simulator/simulator.jsp skript i head på sidan.

Inkludera följande kod i JSP som definierar head avsnitt:

<cq:include script="/libs/wcm/mobile/components/simulator/simulator.jsp"/>

Öppna /apps/weretail/components/page/head.jsp i CRXDE Lite.

Registrerar sidkomponenter för simulering

Om du vill att enhetssimulatorn ska stödja dina sidor registrerar du dina sidkomponenter med fabrikstjänsten MobileEmulatorProvider och definierar mobile.resourceTypes -egenskap.

När du arbetar med AEM finns det flera metoder för att hantera konfigurationsinställningarna för sådana tjänster. se Konfigurerar OSGi för fullständig information.

Om du till exempel vill skapa en [sling:OsgiConfig](/docs/experience-manager-65/deploying/configuring/configuring-osgi.md#adding-a-new-configuration-to-the-repository) i programmet:

  • Överordnad mapp: /apps/application_name/config

  • Namn: com.day.cq.wcm.mobile.core.impl.MobileEmulatorProvider-*alias*

    The - *alias* suffix krävs eftersom MobileEmulatorProvider-tjänsten är en fabrikstjänst. Använd ett alias som är unikt för den här fabriken.

  • jcr:primaryType: sling:OsgiConfig

Lägg till följande nodegenskap:

  • Namn: mobile.resourceTypes

  • Typ: String[]

  • Värde: Sökvägarna till de sidkomponenter som återger dina webbsidor. Geometrixx-media-appen använder till exempel följande värden:

    geometrixx-media/components/page
     geometrixx-unlimited/components/pages/page
     geometrixx-unlimited/components/pages/coverpage
     geometrixx-unlimited/components/pages/issue


Ange enhetsgrupper

Om du vill ange de enhetsgrupper som visas i listan Enheter lägger du till en cq:deviceGroups egenskapen till jcr:content noden på webbplatsens rotsida. Värdet för egenskapen är en array med sökvägar till enhetsgruppsnoderna.

Enhetsgruppnoder finns i /etc/mobile/groups mapp.

Rotsidan för Geometrixx Media-webbplatsen är till exempel /content/geometrixx-media. The /content/geometrixx-media/jcr:content noden innehåller följande egenskap:

  • Namn: cq:deviceGroups
  • Typ: String[]
  • Värde: /etc/mobile/groups/responsive

Använd verktygskonsolen för att skapa och redigera enhetsgrupper.

OBSERVERA

För enhetsgrupper som du använder för responsiv design redigerar du enhetsgruppen och väljer Inaktivera emulator på fliken Allmänt. Det här alternativet förhindrar att emulatorkarusellen visas, vilket inte är relevant för responsiv design.

Använda adaptiva bilder

Du kan använda mediefrågor för att välja en bildresurs som ska visas på sidan. Alla resurser som använder en mediefråga för att anpassa användningen hämtas dock till klienten. Mediefrågan avgör bara om den hämtade resursen visas.

När det gäller stora resurser som bilder är det inte effektivt att hämta alla resurser i kundens dataflöde. Om du vill hämta resurser selektivt använder du javascript för att initiera resursbegäran efter att mediefrågorna har utfört urvalet.

Följande strategi läser in en enskild resurs som väljs med hjälp av mediefrågor:

  1. Lägg till ett DIV-element för varje version av resursen. Inkludera resursens URI som värde för ett attributvärde. Webbläsaren tolkar inte attributet som en resurs.
  2. Lägg till en mediefråga till varje DIV-element som är lämpligt för resursen.
  3. När dokumentet läses in eller fönstrets storlek ändras testas mediefrågan för varje DIV-element i javascript-koden.
  4. Utifrån resultaten av frågorna kan du avgöra vilken resurs som ska inkluderas.
  5. Infoga ett HTML-element i DOM som refererar till resursen.

Utvärdera mediefrågor med Javascript

Implementering av Gränssnittet MediaQueryList som W3C definierar gör att du kan utvärdera mediefrågor med javascript. Du kan lägga till logik i resultatet av mediefrågan och köra skript som är avsedda för det aktuella fönstret:

  • Webbläsare som implementerar gränssnittet MediaQueryList har stöd för window.matchMedia() funktion. Den här funktionen testar mediefrågor mot en angiven sträng. Funktionen returnerar en MediaQueryList -objekt som ger åtkomst till frågeresultaten.

  • För webbläsare som inte implementerar gränssnittet kan du använda en matchMedia() polyfyllning, som matchMedia.js, ett fritt tillgängligt javascript-bibliotek.

Välja mediespecifika resurser

W3C-förslaget bildelement använder mediefrågor för att fastställa källan som ska användas för bildelement. Bildelementet använder elementattribut för att associera mediefrågor med bildsökvägar.

Den kostnadsfria picturefill.js-bibliotek ger liknande funktionalitet som den som föreslås picture och använder en liknande strategi. Biblioteksanropen picturefill.js window.matchMedia att utvärdera mediefrågor som definierats för en uppsättning div -element. Varje div -elementet anger också en bildkälla. Källan används när mediefrågan för div elementen returnerar true.

The picturefill.js för biblioteket krävs HTML-kod som liknar följande exempel:

<div data-picture>
    <div data-src='path to default image'></div>
    <div data-src='path to small image'    data-media="(media query for phone)"></div>
    <div data-src='path to medium image'   data-media="(media query for tablet)"></div>
    <div data-src='path to large image'     data-media="(media query for monitor)"></div>
</div>

När sidan återges infogar picturefull.js en img element som sista underordnade element till <div data-picture> element:

<div data-picture>
    <div data-src='path to default image'></div>
    <div data-src='path to small image'    data-media="(media query for phone)"></div>
    <div data-src='path to medium image'   data-media="(media query for tablet)"></div>
    <div data-src='path to large image'     data-media="(media query for monitor)"></div>
    <img src="path to medium image">
</div>

På en AEM sida är värdet på data-src -attribut är sökvägen till en resurs i databasen.

Implementera adaptiva bilder i AEM

Om du vill implementera adaptiva bilder i ditt AEM måste du lägga till de nödvändiga javascript-biblioteken och inkludera den nödvändiga HTML-koden på sidorna.

Bibliotek

Hämta följande javascript-bibliotek och inkludera dem i en klientbiblioteksmapp:

  • matchMedia.js (för webbläsare som inte implementerar gränssnittet MediaQueryList)
  • picturefill.js
  • jquery.js (tillgänglig via /etc/clientlibs/granite/jquery klientbiblioteksmapp (category = jquery)
  • jquery.debouncedresize.js (en jquery-händelse som inträffar en gång efter att fönstret har ändrat storlek)

Tips: Du kan automatiskt sammanfoga flera klientbiblioteksmappar efter bädda in.

HTML

Skapa en komponent som genererar de div-element som förväntas av koden picturefill.js. På en AEM sida är värdet för data-src-attributet sökvägen till en resurs i databasen. En sidkomponent kan till exempel hårdkoda mediefrågor och de associerade sökvägarna för bildåtergivningar i DAM. Du kan också skapa en anpassad bildkomponent som gör det möjligt för författare att välja bildåtergivningar eller ange alternativ för runtime-återgivning.

I följande exempel väljer HTML från 2 DAM-renderingar av samma bild.

<div data-picture>
    <div data-src='/content/dam/geometrixx-media/articles/meridien.png'></div>
    <div data-src='/content/dam/geometrixx-media/articles/meridien.png/jcr:content/renditions/cq5dam.thumbnail.319.319.png'    data-media="(min-width: 769px)"></div>
    <div data-src='/content/dam/geometrixx-media/articles/meridien.png/jcr:content/renditions/cq5dam.thumbnail.140.100.png'   data-media="(min-width: 481px)"></div>
</div>
OBSERVERA

Baskomponenten Adaptive Image implementerar adaptiva bilder:

  • Klientbiblioteksmapp: /libs/foundation/components/adaptiveimage/clientlibs
  • Skript som genererar HTML: /libs/foundation/components/adaptiveimage/adaptiveimage.jsp

Följande avsnitt innehåller information om den här komponenten.

Bildåtergivning i AEM

Om du vill anpassa bildåtergivning bör du känna till standardimplementeringen AEM statisk bildåtergivning. AEM innehåller bildkomponenten och en bildåtergivningsservett som fungerar tillsammans för att återge bilder för webbsidor. Följande händelsesekvens inträffar när bildkomponenten inkluderas i sidans styckesystem:

  1. Redigering: Författare redigerar bildkomponenten för att ange vilken bildfil som ska inkluderas på en HTML-sida. Filsökvägen lagras som ett egenskapsvärde för Image-komponentnoden.
  2. Sidbegäran: Sidkomponentens JSP genererar HTML-koden. JSP för Image-komponenten genererar och lägger till ett img-element på sidan.
  3. Bildbegäran: Webbläsaren läser in sidan och begär bilden enligt img-elementets src-attribut.
  4. Bildåtergivning: Bildåtergivningsservern returnerar bilden till webbläsaren.

chlimage_1-6

JSP för komponenten Image genererar till exempel följande HTML-element:

<img title="My Image" alt="My Image" class="cq-dd-image" src="/content/mywebsite/en/_jcr_content/par/image_0.img.jpg/1358372073597.jpg">

När webbläsaren läser in sidan begär den bilden med hjälp av src-attributets värde som URL. Sling bryter URL-adressen:

  • Resurs: /content/mywebsite/en/_jcr_content/par/image_0
  • Filnamnstillägg: .jpg
  • Väljare: img
  • Suffix: 1358372073597.jpg

The image_0 noden har en jcr:resourceType värde för foundation/components/image, som har sling:resourceSuperType värde för foundation/components/parbase. Parbase-komponenten innehåller skriptet img.GET.java som matchar väljaren och filnamnstillägget för begärande-URL:en. CQ använder det här skriptet (servlet) för att återge bilden.

Använd CRXDE Lite för att öppna skriptets källkod /libs/foundation/components/parbase/img.GET.java
-fil.

Skalförändra bilder för den aktuella visningsrutans storlek

Skala bilder vid körning enligt egenskaperna för klientens visningsruta för att tillhandahålla bilder som följer principerna för responsiv design. Använd samma designmönster som statisk bildåtergivning, med en servett och en redigeringskomponent.

Komponenten måste utföra följande åtgärder:

  • Lagra sökvägen och de önskade dimensionerna för bildresursen som egenskapsvärden.
  • Generera div element som innehåller medieväljare och serviceanrop för återgivning av bilden.
OBSERVERA

Webbklienten använder javascript-biblioteken matchMedia och Picturefill (eller liknande bibliotek) för att utvärdera medieväljarna.

Servern som bearbetar bildbegäran måste utföra följande åtgärder:

  • Hämta bildens bana och mått från komponentegenskaperna.
  • Skala bilden enligt egenskaperna och returnera bilden.

Tillgängliga lösningar

AEM installerar följande implementeringar som du kan använda eller utöka.

  • Den adaptiva Image Foundation-komponenten som genererar mediefrågor och HTTP-begäranden till den adaptiva Image Component Server som skalar bilderna.
  • Med Geometrixx Commons-paketet installeras exempelservetterna i Image Reference Modification Servlet som ändrar bildupplösningen.

Förstå komponenten Adaptiv bild

Komponenten Adaptiv bild genererar anrop till adaptiv bildkomponentserver för att återge en bild som har samma storlek som enhetsskärmen. Komponenten innehåller följande resurser:

  • JSP: Lägger till div-element som associerar mediefrågor med anrop till Adaptive Image Component Server.
  • Klientbibliotek: Mappen clientlibs är en cq:ClientLibraryFolder som sätter ihop matchMedia polyfill javascript-biblioteket och ett modifierat Picturefill javascript-bibliotek.
  • Dialogrutan Redigera: The cq:editConfig node overrides the CQ Foundation image component so so that the drop target skapar en adaptive-image component istället för en Foundation image component.

Lägga till DIV-element

Skriptet adaptive-image.jsp innehåller följande kod som genererar div-element och mediefrågor:

<div data-picture data-alt='<%= alt %>'>
    <div data-src='<%= path + ".img.320.low." + extension + suffix %>'       data-media="(min-width: 1px)"></div>                                        <%-- Small mobile --%>
    <div data-src='<%= path + ".img.320.medium." + extension + suffix %>'    data-media="(min-width: 320px)"></div>  <%-- Portrait mobile --%>
    <div data-src='<%= path + ".img.480.medium." + extension + suffix %>'    data-media="(min-width: 321px)"></div>  <%-- Landscape mobile --%>
    <div data-src='<%= path + ".img.476.high." + extension + suffix %>'      data-media="(min-width: 481px)"></div>   <%-- Portrait iPad --%>
    <div data-src='<%= path + ".img.620.high." + extension + suffix %>'      data-media="(min-width: 769px)"></div>  <%-- Landscape iPad --%>
    <div data-src='<%= path + ".img.full.high." + extension + suffix %>'     data-media="(min-width: 1025px)"></div> <%-- Desktop --%>

    <%-- Fallback content for non-JS browsers. Same img src as the initial, unqualified source element. --%>
    <noscript>
        <img src='<%= path + ".img.320.low." + extension + suffix %>' alt='<%= alt %>'>
    </noscript>
</div>

The path variabeln innehåller sökvägen för den aktuella resursen (komponentnoden adaptive-image). Koden genererar en serie div element med följande struktur:

<div data-scr = "*path-to-parent-node*.adaptive-image.adapt.*width*.*quality*.jpg" data-media="*media query*"></div>

Värdet för data-scr är en URL som Sling löser till den Adaptive Image Component Server som återger bilden. Attributet data-media innehåller den mediefråga som utvärderas mot klientegenskaperna.

Följande HTML-kod är ett exempel på div element som JSP genererar:

<div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.320.low.jpg'></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.320.medium.jpg'    data-media="(min-width: 320px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.480.medium.jpg'    data-media="(min-width: 321px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.476.high.jpg'     data-media="(min-width: 481px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.620.high.jpg'     data-media="(min-width: 769px)"></div>
    <div data-src='/content/geometrixx-media/en/events/the-lineup-you-ve-been-waiting-for/jcr:content/article-content-par/adaptive_image.adapt.full.high.jpg'     data-media="(min-width: 1025px)"></div>

Ändra bildstorleksväljare

Om du anpassar den adaptiva bildkomponenten och ändrar breddväljarna måste du även konfigurera den adaptiva bildkomponentservern så att den stöder bredderna.

Förstå komponentservern för adaptiv bild

Servleten Adaptive Image Component ändrar storlek på en JPEG-bild enligt en angiven bredd och ställer in JPEG-kvaliteten.

Gränssnittet för den adaptiva bildkomponentservern

Adaptive Image Component Server är bunden till standardservern Sling och stöder filtilläggen .jpg, .jpeg, .gif och .png. Serverväljaren är img.

FÖRSIKTIGHET

Animerade GIF-filer stöds inte i AEM för adaptiva återgivningar.

Sling löser därför URL:er för HTTP-begäran i följande format till den här servern:

*path-to-node*.img.*extension*

Till exempel Sling forwards HTTP requests with the URL http://localhost:4502/content/geometrixx/adaptiveImage.img.jpg till adaptiv Image Component Server.

Två ytterligare väljare anger önskad bildbredd och JPEG-kvalitet. I följande exempel efterfrågas en bild med bredden 480 pixlar och medelkvaliteten:

http://localhost:4502/content/geometrixx/adaptiveImage.adapt.480.MEDIUM.jpg

Bildegenskaper som stöds

Servern accepterar ett begränsat antal bildbredder och -egenskaper. Följande bredder stöds som standard (i pixlar):

  • full
  • 320
  • 480
  • 476
  • 620

Det fullständiga värdet anger ingen skalförändring.

Följande värden för JPEG-kvalitet stöds:

  • LÅG
  • MEDEL
  • HÖG

De numeriska värdena är 0,4, 0,82 och 1,0.

Ändra standardbredderna som stöds

Använda webbkonsolen (http://localhost:4502/system/console/configMgr) eller en sling:OsgiConfig-nod för att konfigurera de bredder som stöds i Adobe CQ Adaptive Image Component Server.

Mer information om hur du konfigurerar AEM tjänster finns i Konfigurerar OSGi.

Webbkonsol sling:OsgiConfig
Tjänst- eller nodnamn Tjänstnamnet på fliken Konfiguration är Adobe CQ Adaptive Image Component Server com.day.cq.wcm.foundation.impl. AdaptiveImageComponentServer
Egenskap

Bredder som stöds

  • Om du vill lägga till en bredd som stöds klickar du på en +-knapp och anger ett positivt heltal.
  • Om du vill ta bort en bredd som stöds klickar du på den associerade knappen -.
  • Om du vill ändra en bredd som stöds redigerar du fältvärdet.

adapt.supported.widths

  • Egenskapen är ett strängvärde med flera värden.

Implementeringsinformation

The com.day.cq.wcm.foundation.impl.AdaptiveImageComponentServlet klassen utökar AbstraktImageServlet klassen. Källkoden för AdaptiveImageComponentServer finns i /libs/foundation/src/impl/src/com/day/cq/wcm/foundation/impl mapp.

Klassen använder Felix SCR-anteckningar för att konfigurera resurstypen och filtillägget som serverleten är associerad med och namnet på den första väljaren.

@Component(metatype = true, label = "Adobe CQ Adaptive Image Component Servlet",
        description = "Render adaptive images in a variety of qualities")
@Service
@Properties(value = {
    @Property(name = "sling.servlet.resourceTypes", value = "foundation/components/adaptiveimage", propertyPrivate = true),
    @Property(name = "sling.servlet.selectors", value = "img", propertyPrivate = true),
    @Property(name = "sling.servlet.extensions", value ={
            "jpg",
            "jpeg",
            "png",
            "gif"
    }, propertyPrivate = true)
})

Servottleten använder Property SCR-anteckningen för att ange bildkvalitet och dimensioner som stöds som standard.

@Property(value = {
            "320", // iPhone portrait
            "480", // iPhone landscape
            "476", // iPad portrait
            "620" // iPad landscape
    },
            label = "Supported Widths",
            description = "List of widths this component is permitted to generate.")

The AbstractImageServlet klassen innehåller doGet som bearbetar HTTP-begäran. Den här metoden avgör vilken resurs som är associerad med begäran, hämtar resursegenskaper från databasen och returnerar dem i en ImageContext -objekt.

OBSERVERA

The com.day.cq.commons.DownloadResource klassen innehåller getFileReference methodsom hämtar värdet för resursens fileReference -egenskap.

The AdaptiveImageComponentServlet klassen åsidosätter createLayer -metod. Metoden hämtar sökvägen till bildresursen och den begärda bildbredden från ImageContext -objekt. Sedan anropas metoderna i info.geometrixx.commons.impl.AdaptiveImageHelper som utför den faktiska bildskalningen.

Klassen AdaptiveImageComponentServer åsidosätter också writeLayer-metoden. Med den här metoden används bildens JPEG-kvalitet.

Image Reference Modification Server (Geometrixx Common)

Exemplet Image Reference Modification Server genererar storleksattribut för img-elementet för att skala en bild på webbsidan.

Anropa serverleten

Servern är bunden till cq:page och stöder filtillägget .jpg. Serverväljaren är image. Sling löser därför URL:er för HTTP-begäran i följande format till den här servern:


Till exempel Sling forwards HTTP requests with the URL http://localhost:4502/content/geometrixx/en.image.jpg till Image Reference Modification Server.

Tre ytterligare väljare anger önskad bildbredd, höjd och (valfritt) kvalitet. I följande exempel efterfrågas en bild med bredden 770 pixlar, höjden 360 pixlar och medelkvaliteten.

http://localhost:4502/content/geometrixx/en.image.770.360.MEDIUM.jpg

Bildegenskaper som stöds

Servern accepterar ett begränsat antal bilddimensioner och kvalitetsvärden.

Följande värden stöds som standard (widthXheight):

  • 256x192
  • 370x150
  • 480x200
  • 127x127
  • 770x360
  • 620x290
  • 480x225
  • 320x150
  • 375x175
  • 303x142
  • 1170x400
  • 940x340
  • 770x300
  • 480x190

Följande värden för bildkvalitet stöds:

  • låg
  • medium
  • hög

När du arbetar med AEM finns det flera metoder för att hantera konfigurationsinställningarna för sådana tjänster. se Konfigurerar OSGi för fullständig information.

Ange bildresursen

Bildsökvägen, dimensionerna och kvalitetsvärdena måste lagras som egenskaper för en nod i databasen:

  • Nodnamnet är image.

  • Den överordnade noden är jcr:content nod i cq:page resurs.

  • Bildsökvägen lagras som värdet för en egenskap med namnet fileReference.

När du redigerar en sida ska du använda Sidekick för att ange bilden och lägga till image nod till sidegenskaperna:

  1. I Sidekick klickar du på Sida och sedan klicka på Sidegenskaper.
  2. Klicka på Bild och ange bilden.
  3. Klicka OK.

Implementeringsinformation

Klassen info.geometrixx.Commons.impl.servlets.ImageReferenceModificationServlet utökar AbstraktImageServlet klassen. Om du har installerat paketet cq-geometrixx-Commons-pkg finns källkoden för ImageReferenceModificationServlet i /apps/geometrixx-commons/src/core/src/main/java/info/geometrixx/commons/impl/servlets mapp.

Klassen använder Felix SCR-anteckningar för att konfigurera resurstypen och filtillägget som serverleten är associerad med och namnet på den första väljaren.

@Component(metatype = true, label = "Adobe CQ Image Reference Modification Servlet",
        description = "Render the image associated with a page in a variety of dimensions and qualities")
@Service
@Properties(value = {
    @Property(name = "sling.servlet.resourceTypes", value = NameConstants.NT_PAGE, propertyPrivate = true),
    @Property(name = "sling.servlet.selectors", value = "image", propertyPrivate = true),
    @Property(name = "sling.servlet.extensions", value = "jpg", propertyPrivate = true)
})

Servottleten använder Property SCR-anteckningen för att ange bildkvalitet och dimensioner som stöds som standard.

@Property(label = "Image Quality",
            description = "Quality must be a double between 0.0 and 1.0", value = "0.82")
@Property(value = {
                "256x192", // Category page article list images
                "370x150", // "Most popular" desktop & iPad & carousel min-width: 1px
                "480x200", // "Most popular" phone
                "127x127", // article summary phone square images
                "770x360", // article summary, desktop
                "620x290", // article summary, tablet
                "480x225", // article summary, phone (landscape)
                "320x150", // article summary, phone (portrait) and fallback
                "375x175", // 2-column article summary, desktop
                "303x142", // 2-column article summary, tablet
                "1170x400", // carousel, full
                "940x340",  // carousel min-width: 980px
                "770x300",  // carousel min-width: 768px
                "480x190"   // carousel min-width: 480px
            },
            label = "Supported Resolutions",
            description = "List of resolutions this component is permitted to generate.")

The AbstractImageServlet klassen innehåller doGet som bearbetar HTTP-begäran. Den här metoden avgör vilken resurs som är associerad med anropet, hämtar resursegenskaper från databasen och sparar dem i en ImageContext -objekt.

The ImageReferenceModificationServlet klassen åsidosätter createLayer och implementerar logiken som bestämmer vilken bildresurs som ska återges. Metoden hämtar en underordnad nod till sidans jcr:content nod namngiven image. An Bild objektet skapas från image och getFileReference returnerar sökvägen till bildfilen från fileReference bildnodens egenskap.

OBSERVERA

The com.day.cq.commons.DownloadResource -klassen innehåller metoden getFileReference.

Utveckla ett flytande stödraster

AEM gör det möjligt att effektivt implementera flytande stödraster. På den här sidan beskrivs hur du kan integrera ditt flytande stödraster eller en befintlig stödrasterimplementering (till exempel Bootstrap) i AEM.

Om du inte känner till flytande stödraster kan du läsa Introduktion till flytande stödraster -avsnittet längst ned på den här sidan. Den här introduktionen ger en översikt över flytande stödraster och riktlinjer för hur du utformar dem.

Definiera stödrastret med en sidkomponent

Använd sidkomponenter för att generera de element i HTML som definierar innehållsblocken på sidan. ClientLibraryFolder som sidreferensen refererar till innehåller CSS som styr layouten för innehållsblocken:

  • Sidkomponent: Lägger till div-element som representerar rader med innehållsblock. De div-element som representerar innehållsblock innehåller en parsyskomponent där författare lägger till innehåll.
  • Klientbiblioteksmapp: Innehåller CSS-filen som innehåller mediefrågor och format för div-elementen.

Exempelprogrammet för geometrixx-media innehåller exempelvis mediahemkomponenten. Den här sidkomponenten infogar två skript som genererar två div element i klass row-fluid:

  • Den första raden innehåller en div klasselement span12 (innehållet sträcker sig över 12 kolumner). The div -elementet innehåller parsys-komponenten.

  • Den andra raden innehåller två div element, en klass span8 och den andra klassen span4. Varje div -elementet innehåller parsys-komponenten.

<div class="page-content">
    <div class="row-fluid">
        <div class="span12">
            <cq:include path="grid-12-par" resourceType="foundation/components/parsys" />
        </div>
    </div>
    <div class="row-fluid">
        <div class="span8">
            <cq:include path="grid-8-par" resourceType="foundation/components/parsys" />
        </div>
        <div class="span4">
            <cq:include path="grid-4-par" resourceType="foundation/components/parsys" />
        </div>
    </div>
</div>
OBSERVERA

När en komponent innehåller flera cq:include element som refererar till den parsys-komponenten, varje path -attribut måste ha ett annat värde.

Skalförändra sidkomponentens stödraster

Den design som är associerad med sidkomponenten geometrixx-media (/etc/designs/geometrixx-media) innehåller clientlibs ClientLibraryFolder. Den här ClientLibraryFolder definierar CSS-format för row-fluid klasser, span* klasser, och span* klasser som är underordnade row-fluid klasser. Mediefrågor gör att format kan definieras om för olika visningsrutestorlekar.

Följande exempel på CSS är en deluppsättning av dessa format. Den här delmängden fokuserar på span12, span8och span4 och mediefrågor för två visningsrutor. Observera följande egenskaper för CSS:

  • The .span format definierar elementbredder med absoluta tal.
  • The .row-fluid .span* format definierar elementbredder som procentandelar av det överordnade objektet. Procenttal beräknas utifrån de absoluta bredderna.
  • Mediefrågor för större visningsrutor tilldelar större absoluta bredder.
OBSERVERA

Geometrixx Media-exemplet integrerar Bootstrap javascript-ramverket in i implementeringen av flytande stödraster. Ramverket Bootstrap innehåller filen bootstrap.css.

/* default styles (no media queries) */
 .span12 { width: 940px }
 .span8 { width: 620px }
 .span4 { width: 300px }
 .row-fluid .span12 { width: 100% }
 .row-fluid .span8 { width: 65.95744680851064% }
 .row-fluid .span4 { width: 31.914893617021278% }

@media (min-width: 768px) and (max-width: 979px) {
 .span12 { width: 724px; }
 .span8 {     width: 476px; }
 .span4 {     width: 228px; }
 .row-fluid .span12 {     width: 100%;}
 .row-fluid .span8 {     width: 65.74585635359117%; }
 .row-fluid .span4 {     width: 31.491712707182323%; }
}

@media (min-width: 1200px) {
 .span12 { width: 1170px }
 .span8 { width: 770px }
 .span4 { width: 370px }
 .row-fluid .span12 { width: 100% }
 .row-fluid .span8 { width: 65.81196581196582% }
 .row-fluid .span4 { width: 31.623931623931625% }
}

Flytta innehåll i sidkomponentens stödraster

Geometrixx Medias exempelsidor distribuerar innehållsblockrader vågrätt i breda visningsrutor. I mindre visningsrutor fördelas samma block lodrätt. I följande exempel visas CSS-formaten som implementerar det här beteendet för HTML-koden som genereras av sidkomponenten media-home:

  • CSS-standardformatet för sidan mediavälkomstsida tilldelar float:left stil för span* klasser som finns inuti row-fluid klasser.

  • Mediefrågor för mindre visningsrutor tilldelar float:none stil för samma klasser.

/* default styles (no media queries) */
    .row-fluid [class*="span"] {
        width: 100%;
        float: left;
}

@media (max-width: 767px) {
    [class*="span"], .row-fluid [class*="span"] {
        float: none;
        width: 100%;
    }
}

Modularisera sidkomponenterna

Modularisera komponenterna för att utnyttja koden effektivt. På webbplatsen används förmodligen flera olika typer av sidor, till exempel en välkomstsida, en artikelsida eller en produktsida. Varje sidtyp innehåller olika typer av innehåll och använder troligen olika layouter. Men om vissa element i varje layout är gemensamma för flera sidor kan du återanvända koden som implementerar den delen av layouten.

Använda sidkomponentövertäckningar

Skapa en huvudsideskomponent som innehåller skript för generering av olika delar av en sida, till exempel head och body och header, contentoch footer i brödtexten.

Skapa andra sidkomponenter som använder huvudsideskomponenten som cq:resourceSuperType. Dessa komponenter innehåller skript som åsidosätter skripten på huvudsidan efter behov.

Till exempel innehåller goemetrixx-media-programmet sidkomponenten ( sling:resourceSuperType är bassidans komponent). Flera underordnade komponenter (till exempel artikel, kategori och mediehem) använder den här sidkomponenten som sling:resourceSuperType. Varje underordnad komponent innehåller en content.jsp-fil som åsidosätter content.jsp-filen för sidkomponenten.

Återanvända skript

Skapa flera JSP-skript som genererar rad- och kolumnkombinationer som är gemensamma för flera sidkomponenter. Till exempel content.jsp skript för artikeln och mediahemskomponenterna refererar båda till 8x4col.jsp skript.

Ordna CSS-format efter visningsrutans målstorlek

Inkludera CSS-format och mediefrågor för olika visningsrutor i separata filer. Använd klientbiblioteksmappar för att sammanfoga dem.

Infoga komponenter i sidstödrastret

När komponenter genererar ett enda innehållsblock styr vanligtvis stödrastret som sidkomponenten skapar innehållets placering.

Författare bör vara medvetna om att innehållsblocket kan återges i olika storlekar och relativa positioner. Innehållstext ska inte använda relativa riktningar för att referera till andra innehållsblock.

Om det behövs bör komponenten tillhandahålla alla CSS- eller javascript-bibliotek som krävs för den HTML-kod som den genererar. Använd en klientbiblioteksmapp inuti komponenten för att generera CSS- och JS-filer. Visa filerna genom att skapa ett beroende eller bädda in biblioteket i en annan biblioteksmapp under mappen /etc.

Underrutnät

Om komponenten innehåller flera innehållsblock lägger du till innehållsblocken i en rad för att skapa ett underrutnät på sidan:

  • Använd samma klassnamn som den innehållande sidkomponenten för att uttrycka div-element som rader och innehållsblock.
  • Om du vill åsidosätta beteendet som siddesignens CSS implementerar använder du ett andra klassnamn för rad-div-elementet och anger tillhörande CSS i en klientbiblioteksmapp.

Till exempel /apps/geometrixx-media/components/2-col-article-summary skapar två kolumner med innehåll. HTML som genereras har följande struktur:

<div class="row-fluid mutli-col-article-summary">
    <div class="span6">
        <article>
            <div class="article-summary-image">...</div>
            <div class="social-header">...</div>
            <div class="article-summary-description">...</div>
            <div class="social">...</div>
        </article>
    </div>
</div>

The .row-fluid .span6 väljare för sidans CSS gäller för div element av samma klass och struktur i denna HTML. Komponenten innehåller dock även klientbiblioteksmappen /apps/geometrixx-media/components/2-col-article-summary/clientlibs:

  • CSS använder samma mediefrågor som sidkomponenten för att skapa ändringar i layouten med samma diskreta sidbredder.
  • Väljarna använder multi-col-article-summary radklass div element som åsidosätter sidans beteende row-fluid klassen.

Följande format finns i /apps/geometrixx-media/components/2-col-article-summary/clientlibs/css/responsive-480px.css fil:

@media (max-width: 480px) {
    .mutli-col-article-summary .article-summary-image {
        float: left;
        width: 127px;
    }
    .mutli-col-article-summary .article-summary-description {
        width: auto;
        margin-left: 127px;
    }
    .mutli-col-article-summary .article-summary-description h4 {
        padding-left: 10px;
    }
    .mutli-col-article-summary .article-summary-text {
        margin-left: 127px;
        min-height: 122px;
        top: 0;
    }
}

Introduktion till flytande stödraster

Med flytande stödraster kan sidlayouter anpassas efter kundens visningsruta. Stödraster består av logiska kolumner och rader som placerar innehållsblocken på sidan.

  • Kolumner bestämmer de vågräta placeringarna och bredderna för innehållsblocken.
  • Rader bestämmer de relativa lodräta positionerna för innehållsblocken.

Med HTML5-tekniken kan du implementera rutnätet och ändra det för att anpassa sidlayouter till olika visningsrutestorlekar:

  • HTML div -element innehåller innehållsblock som sträcker sig över ett visst antal kolumner.
  • Ett eller flera av dessa div-element består av en rad när de delar en gemensam överordnad divelement.

Använda diskreta bredder

Använd en statisk sidbredd och innehållsblock med konstant bredd för varje intervall av visningsrutor som du anger som mål. När du ändrar storlek på ett webbläsarfönster manuellt ändras innehållsstorleken vid olika fönsterbredder (kallas även brytpunkter). Följaktligen följs siddesignen närmare, vilket maximerar användarupplevelsen.

Skalförändra stödrastret

Använd rutnät för att skala innehållsblock så att de anpassas till olika visningsrutestorlekar. Innehållsblock sträcker sig över ett visst antal kolumner. När kolumnbredderna ökar eller minskar för att passa olika visningsrutestorlekar, ökar eller minskar bredden på innehållsblocken därefter. Skalning kan stödja både stora och medelstora visningsrutor som är tillräckligt breda för att rymma innehållsblockens placering sida vid sida.

Flytta innehåll i stödrastret

Storleken på innehållsblock kan begränsas av en minsta bredd, bortom vilken skalningen inte längre är effektiv. För mindre visningsrutor kan stödrastret användas för att lodrätt distribuera innehållsblock i stället för vågrätt.

Utforma stödrastret

Bestäm vilka kolumner och rader som du vill placera innehållsblocken på sidorna. Sidlayouterna bestämmer hur många kolumner och rader som spänner över stödrastret.

Antal kolumner

Inkludera tillräckligt många kolumner för att vågrätt placera innehållsblocken i alla dina layouter, för alla visningsrutestorlekar. Du bör använda fler kolumner än vad som behövs för att få plats med framtida siddesigner.

Radinnehåll

Använd rader för att styra den lodräta placeringen av innehållsblock. Bestäm vilka innehållsblock som delar samma rad:

  • Innehållsblock som placeras intill varandra vågrätt i någon av layouterna finns på samma rad.
  • Innehållsblock som finns bredvid varandra vågrätt (bredare visningsrutor) och lodrätt (mindre visningsrutor) placeras på samma rad.

Implementeringar av stödraster

Skapa CSS-klasser och format för att styra layouten för innehållsblocken på en sida. Siddesignen baseras ofta på den relativa storleken och placeringen av innehållsblocken i visningsrutan. Visningsrutan avgör den faktiska storleken på innehållsblocken. CSS måste ta hänsyn till de relativa och absoluta storlekarna. Du kan implementera ett flytande stödraster med hjälp av tre typer av CSS-klasser:

  • En klass för div -element som är en behållare för alla rader. Den här klassen anger stödrastrets absoluta bredd.
  • En klass för div element som representerar en rad. Den här klassen styr den vågräta eller lodräta placeringen av innehållsblocken som den innehåller.
  • Klasser för div element som representerar block med innehåll med olika bredd. Bredder anges i procent för det överordnade objektet (raden).

Målbredder (och tillhörande mediefrågor) avgränsar olika bredder som används för en sidlayout.

Bredder på innehållsblock

I allmänhet är width stilen för innehållsblockklasser baseras på följande egenskaper för sidan och stödrastret:

  • Den absoluta sidbredd som du använder för varje avsedd visningsportstorlek. Dessa är kända värden.
  • Den absoluta bredden på stödrasterkolumnerna för varje sidbredd. Du bestämmer dessa värden.
  • Den relativa bredden för varje kolumn som en procentandel av den totala sidbredden. Du beräknar dessa värden.

CSS innehåller en serie mediefrågor som använder följande struktur:

@media(query_for_targeted_viewport){

  .class_for_container{ width:absolute_page_width }
  .class_for_row { width:100%}

  /* several selectors for content blocks   */
  .class_for_content_block1 { width:absolute_block_width1 }
  .class_for_content_block2 { width:absolute_block_width2 }
  ...

  /* several selectors for content blocks inside rows */
  .class_for_row .class_for_content_block1 { width:relative_block_width1 }
  .class_for_row .class_for_content_block2 { width:relative_block_width2 }
  ...
}

Använd följande algoritm som utgångspunkt när du utvecklar elementklasser och CSS-format för sidorna.

  1. Definiera ett klassnamn för div-elementet som innehåller alla rader, till exempel content.

  2. Definiera en CSS-klass för div-element som representerar rader, till exempel row-fluid.

  3. Definiera klassnamn för innehållsblockelement. En klass krävs för alla möjliga bredder, vad gäller kolumnintervall. Använd till exempel span3 klass för div element som spänner över tre kolumner, använda span4 klasser för intervall om 4 kolumner. Definiera så många klasser som det finns kolumner i rutnätet.

  4. För varje visningsrutestorlek som du anger som mål lägger du till motsvarande mediefråga i CSS-filen. Lägg till följande objekt i varje mediefråga:

    • En väljare för content klass, till exempel .content{}.
    • Väljare för varje span-klass, till exempel .span3{ }.
    • En väljare för row-fluid klass, till exempel .row-fluid{ }
    • Väljare för intervallklasser som finns inuti klasser för radflytande, till exempel .row-fluid span3 { }.
  5. Lägg till breddformat för varje väljare:

    1. Ange bredden på content väljare till sidans absoluta storlek, till exempel width:480px.
    2. Ställ in bredden för alla väljare för radvätskor till 100 %.
    3. Ange bredden för alla intervallväljare till innehållsblockets absoluta bredd. I ett trivialt rutnät används jämnt fördelade kolumner med samma bredd: (absolute width of page)/(number of columns).
    4. Ange bredden på .row-fluid .span väljare som en procentandel av den totala bredden. Beräkna den här bredden med (absolute span width)/(absolute page width)*100 formel.

Placera innehållsblock i rader

Använd det flytande formatet i .row-fluid för att styra om innehållsblocken i en rad ska ordnas vågrätt eller lodrätt.

  • The float:left eller float:right -format används för vågrät fördelning av underordnade element (innehållsblock).

  • The float:none -format används för lodrät fördelning av underordnade element.

Lägg till formatet i .row-fluid väljare inuti varje mediefråga. Ange värdet enligt den sidlayout som du använder för den mediefrågan. I följande diagram visas en rad som fördelar innehållet vågrätt för breda visningsrutor och lodrätt för smala visningsrutor.

Följande CSS kan implementera detta beteende:

@media (min-width: 768px) and (max-width: 979px) {
   .row-fluid {
       width:100%;
       float:left
   }
}

@media (max-width:480px){
    .row-fluid {
       width:100%;
       float:none
   }
}

Tilldela klasser till innehållsblock

För sidlayouten för varje visningsrutestorlek som du anger, bestämmer du antalet kolumner som varje innehållsblock omfattar. Bestäm sedan vilken klass som ska användas för div-elementen i dessa innehållsblock.

När du har etablerat div-klasserna kan du implementera rutnätet med ditt AEM program.

På denna sida
